Mehrkomponententechnik für funktionsintegrierte Serienbauteile

Welche Aufgabe soll das Mehrkomponentenbauteil lösen?

Die Mehrkomponententechnik ist besonders dann interessant, wenn mehrere Funktionen an einer gemeinsamen Schnittstelle zusammenkommen. Ein steifer Träger kann beispielsweise eine weiche Dichtzone positionieren; eine elastische Zone kann eine Griff- oder Dämpfungsaufgabe übernehmen. Der Nutzen entsteht durch die Funktion im eingebauten Zustand, nicht allein durch die Zahl der Werkstoffe.

Beschreiben Sie zuerst die Schnittstellen zum restlichen Produkt: Was wird belastet, was berührt ein Medium und was muss montiert oder gewechselt werden? Die Anforderungen an ein Dichtteil unterscheiden sich von denen einer Grifffläche. Für die technischen Grundlagen und Verfahrensvarianten nutzen Sie unseren Fachartikel zum Mehrkomponentenspritzguss. Diese Produktseite führt von der Aufgabenstellung zur Projektanfrage.

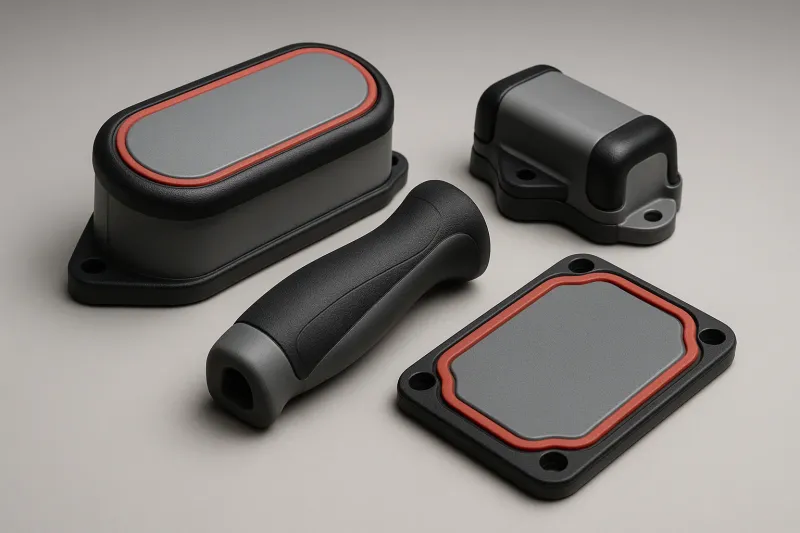

Hart-Weich-Verbindung ist keine universelle Materialpaarung

Eine harte und eine weiche Komponente ergeben nicht automatisch einen haftenden Verbund. Entscheidend sind die konkreten Werkstofftypen, die Bauteilgestaltung und der vorgesehene Prozess. Eine allgemeine Angabe wie TPE auf Kunststoff ist deshalb nur ein Ausgangspunkt, keine belastbare Freigabe.

Geben Sie vorhandene Materialbezeichnungen vollständig an, einschließlich relevanter Typen und Zusatzanforderungen. Falls die Werkstoffe noch offen sind, beschreiben Sie Härtebedarf, Medienkontakt und mechanische Belastung. Bei Gummi-Kunststoff-Verbindungen gehören die Trägerfunktion und die elastische Funktionszone in dieselbe Betrachtung. Eine Änderung am Trägermaterial kann auch dann eine neue Bewertung verlangen, wenn die äußere Geometrie gleich bleibt.

Stoffschluss und Formschluss verständlich unterscheiden

Bei einer stoffschlüssigen Verbindung entsteht die Verbindung durch Haftung an der Werkstoffgrenze. Bei einer formschlüssigen Verbindung hält die Geometrie die Komponenten zusammen, etwa durch geeignete Verankerungsbereiche. Beide Ansätze können je nach Aufgabe kombiniert werden. Welche Lösung passt, muss für das konkrete Bauteil geprüft werden.

Die Verbindung soll die tatsächlich auftretenden Kräfte übertragen können. Dabei macht es einen Unterschied, ob eine Funktionszone gedrückt, geschält oder wiederholt gebogen wird. Eine ausschließlich auf Zug betrachtete Belastung beschreibt nicht automatisch den späteren Betrieb. Markieren Sie deshalb Kraftrichtungen und kritische Randbereiche in Zeichnung oder Skizze; diese Informationen helfen bei der Bewertung der Grenzfläche.

Dichtfunktion: Verbund und Gegenfläche zusammen betrachten

Eine fest verbundene Weichkomponente ist noch kein Dichtheitsnachweis. Für die Dichtung zählen Kontaktgeometrie, Verformung, Toleranzen und Gegenfläche. Der Träger muss die Funktionszone so positionieren, dass diese im vorgesehenen Betriebszustand arbeiten kann. Auch Montagekräfte und wechselnde Temperaturbedingungen gehören in die Betrachtung.

Geben Sie an, gegen welches Bauteil abgedichtet wird und ob die Dichtstelle im Betrieb ruht oder bewegt wird. Ein integriertes Dichtelement kann Montage vereinfachen; gleichzeitig wird sein späterer Austausch möglicherweise schwieriger. Diese Folge sollte bereits in der Konzeptphase gegen den Nutzen der Integration abgewogen werden. Eine vereinbarte Prüfung im Einbau ergänzt die reine Sichtprüfung des Verbunds.

2K-Spritzguss, Umspritzen und Einleger richtig einordnen

Im 2K-Spritzguss werden zwei Komponenten zu einem Bauteil kombiniert. Beim Umspritzen wird ein vorhandener Grundkörper oder Einleger mit einem weiteren Material ergänzt. Der konkrete Ablauf kann sich unterscheiden; nicht jede Verbundlösung entsteht in einem einzigen Schuss. Für die Anfrage ist daher wichtiger, welche Teile vorhanden sind und welche Funktion entstehen soll, als bereits ein bestimmtes Verfahren festzulegen.

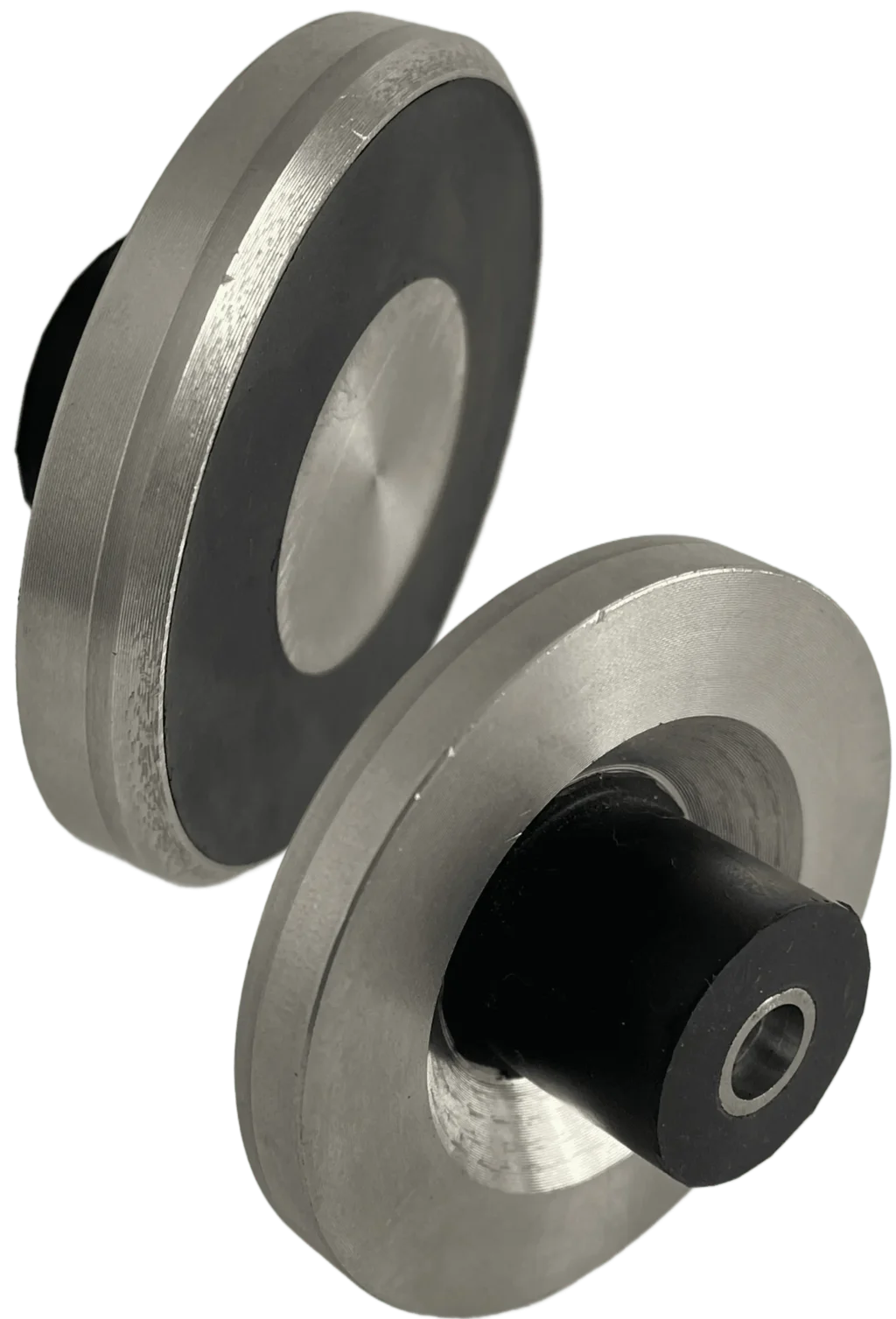

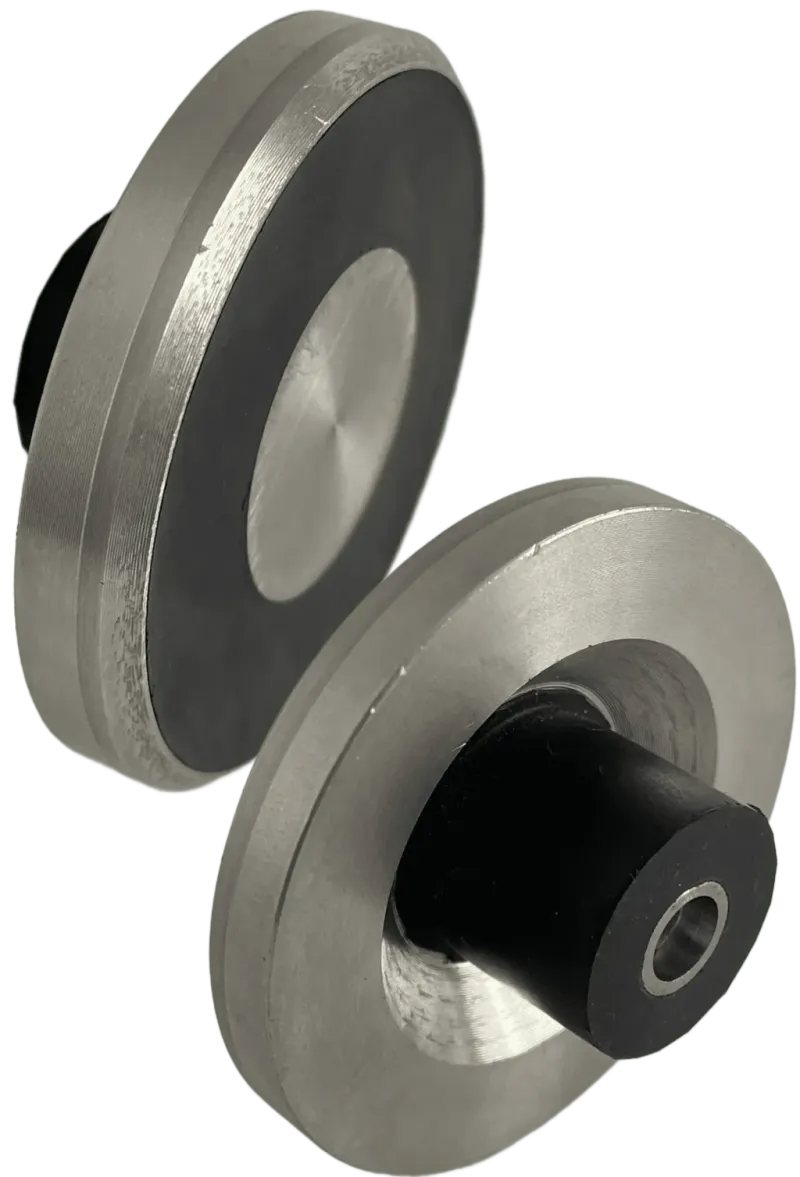

Bei Metalleinlegern kommen zusätzliche Fragen zu Oberfläche, Positionierung und Verbindung hinzu. Informationen zu entsprechendem Produktbedarf finden Sie unter Gummi-Metall-Verbindungen. Eine konstruktive Vorprüfung soll auch zeigen, welche Toleranzen der Einleger in das fertige Bauteil einbringt und wo eine eindeutige Lage für die Funktionszone benötigt wird.

Geometrie, Trennfugen und prüfbare Funktionsflächen

Die Geometrie sollte Funktionsflächen und weniger kritische Bereiche klar unterscheiden. Dichtkanten, Griffzonen, Anlageflächen und sichtbare Oberflächen können unterschiedliche Anforderungen haben. Eine Zeichnung, die alle Flächen gleich behandelt, macht die Abstimmung häufig schwieriger, ohne die Funktion besser zu beschreiben.

Kennzeichnen Sie, wo eine Trennfuge, ein Anspritzbereich oder eine Oberflächenabweichung die Funktion beeinflussen würde. Die umsetzbare Ausführung wird mit Werkstoff und Verfahren abgestimmt. Auch bei elastischen Bereichen bleiben Maßbezug und Prüfzustand wichtig: Das Bauteil kann bei der Messung verformt werden. Weiterführende Fragen zur technischen Spezifikation erläutert unser Artikel über Toleranzen für Gummiformteile.

Schematisches Beispiel: Träger mit integrierter Dichtzone

Angenommen, ein Gerät besitzt einen steifen Deckelträger und eine umlaufende weiche Dichtzone. Dieses Beispiel ist eine hypothetische Konstruktionsaufgabe, kein behaupteter Kundenfall. Das Ziel könnte sein, die Lage der Dichtung bei der Montage festzulegen. Zuerst werden Schließbewegung, Auflageflächen und Einbauspalt beschrieben.

Anschließend wird geprüft, ob die Materialpaarung zum Betrieb und zur Verbindung passt. Wo liegen Schälbelastungen? Welche Reiniger erreichen die Grenzfläche? Muss das Gehäuse regelmäßig geöffnet werden? Ein Muster wird sowohl auf den Verbund als auch auf die Dichtfunktion im Gegenbauteil geprüft. Erst dieses Zusammenspiel liefert eine belastbare Grundlage für die Serienfreigabe.

Wann getrennte Bauteile sinnvoll bleiben können

Funktionsintegration ist kein Selbstzweck. Wenn eine Verschleißkomponente regelmäßig getauscht werden muss, kann eine getrennte Lösung Vorteile haben. Auch veränderliche Varianten oder unsichere Materialpaarungen können dafür sprechen, zunächst eine montierte Baugruppe zu betrachten. Die Entscheidung muss Funktion, Versorgung und Lebenszyklus zusammen berücksichtigen.

Für den wirtschaftlichen Vergleich zählen Werkzeugaufwand, Materialeinsatz, Prüfung und Montage ebenso wie der geplante Bedarf. Eine pauschale Einsparquote oder ein allgemeiner Stückzahlschwellenwert wäre ohne Bauteildaten nicht seriös. Nennen Sie deshalb Jahresbedarf, erwartete Varianten und den geplanten Serienhorizont. So lässt sich die Integration gegen eine nachvollziehbare Alternative bewerten.

Bemusterung: Verbindung und Bauteilfunktion nachweisen

Die Bemusterung sollte nicht nur zeigen, dass das Bauteil äußerlich der Zeichnung entspricht. Legen Sie fest, welche Merkmale die Funktion absichern: Maße und Lage der Funktionszone, Verhalten des Verbunds, Montage und Prüfung im Einbau. Relevante Umgebungsbedingungen gehören in den vereinbarten Prüfplan.

Werkstoffdaten und ein optisch einwandfreies Muster sind dafür wichtige Grundlagen, aber kein Ersatz für alle Anwendungsprüfungen. Änderungen an Material, Geometrie oder Prozess müssen vor Folgeabrufen bewertet werden. Die Vorbereitung der Freigabe und Versorgung beschreiben wir unter Bemusterung und Serienanlauf. Wir stimmen mit Ihnen ab, welche Nachweise Ihr Projekt tatsächlich benötigt.

Diese Angaben helfen bei Ihrer Mehrkomponentenanfrage

Eine belastbare Anfrage macht die Funktion des Verbunds nachvollziehbar. Offene Werkstoff- oder Verfahrensfragen können ausdrücklich Teil der Aufgabenstellung bleiben. Senden Sie uns Ihre Unterlagen mit dem gewünschten Ergebnis, statt eine unbekannte Materialkombination vorab als sichere Lösung festzuschreiben.

• Zeichnung oder CAD-Daten mit Funktionsflächen, Einlegern und vorhandenen Komponenten.
• Vorgegebene Werkstofftypen oder zu erfüllende Materialanforderungen.
• Kräfte, Bewegungen, Medienkontakt, Reinigung und Temperaturbedingungen.
• Prüfanforderungen an Verbund, Dichtheit, Maße und sichtbare Flächen.
• Musterbedarf, Varianten, Jahresmenge und geplante Abrufe.

Technische Grundlagen der Verbundauslegung

Der Overmolding-Leitfaden von Avient behandelt die Zusammenhänge von Materialpaarung, Geometrie und Prozess. Er erklärt auch, weshalb konstruktive Verankerung und die Art der Beanspruchung in die Auslegung gehören.

Für Silikonverbunde vertiefen die WACKER-Leitlinien zu Fest- und Flüssigsilikonkautschuk die Werkstoff- und Prozessfragen. Diese Grundlagen belegen keine bestimmte Materialpaarung für jedes Bauteil. Die geeignete Kombination wird für Ihr Projekt abgestimmt.
