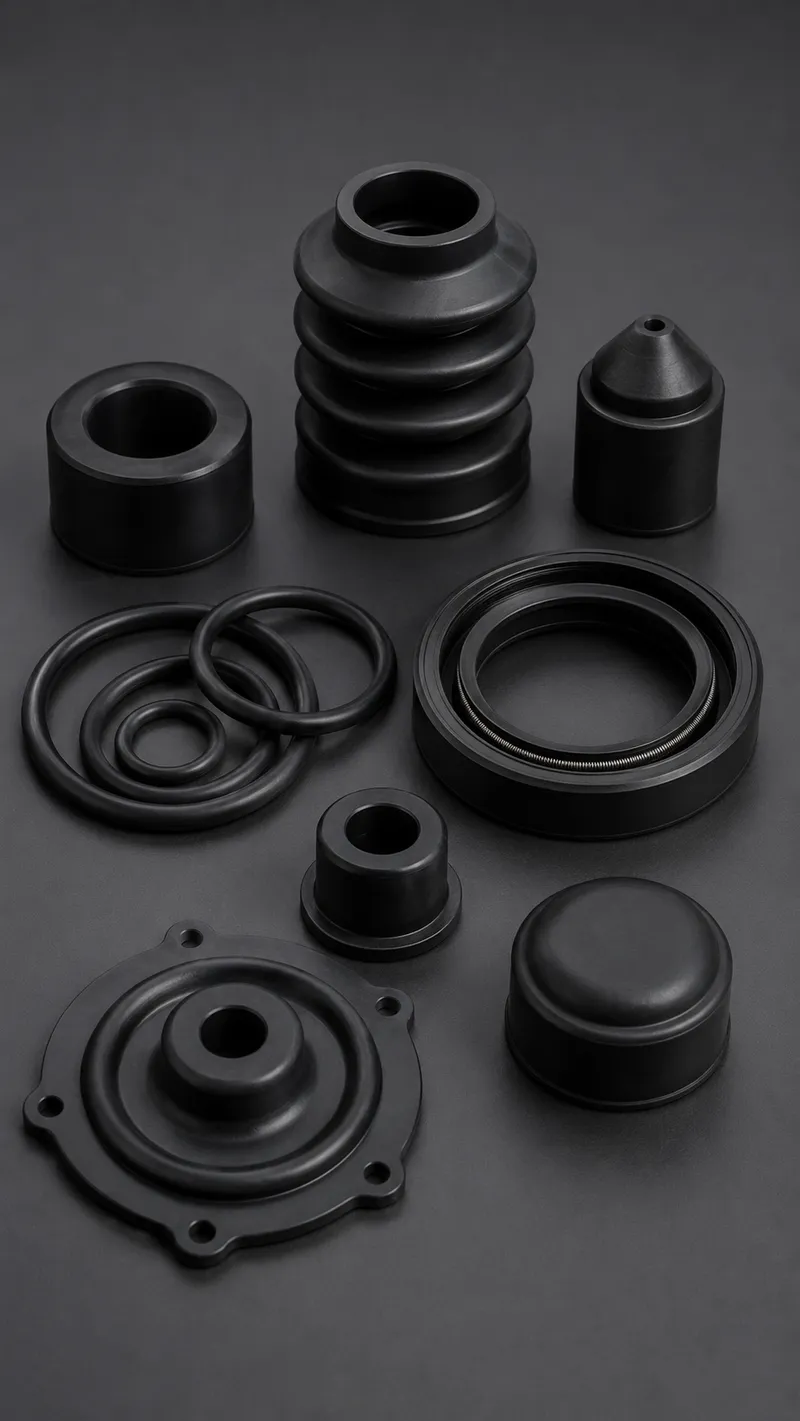

NBR-Formteile nach Zeichnung
NBR (Nitrilkautschuk, auch Acrylnitril-Butadien-Kautschuk) ist der am häufigsten eingesetzte Dichtungswerkstoff im Maschinenbau. Bei uns erhalten Sie NBR-Formteile, O-Ringe, Wellendichtringe und Profile maßgefertigt nach Zeichnung oder Muster — in einem breiten Härtebereich und mit der für Ihre Anwendung passenden Mischung.
Die Eigenschaften von NBR werden maßgeblich durch den Acrylnitrilgehalt (ACN-Gehalt) bestimmt. Höherer ACN-Anteil verbessert die Beständigkeit gegen Mineralöle und Kraftstoffe, niedrigerer Anteil erhöht die Kälteflexibilität. Bereits in der Angebotsphase prüfen wir Medienkontakt, Temperaturprofil und mechanische Belastung, damit Werkstoff und Geometrie zur Anwendung passen.
Ihre Vorteile auf einen Blick
NBR ist beständig gegen Mineralöle, Fette, Hydrauliköle und viele Kraftstoffe – der Standardwerkstoff für Hydraulik, Pneumatik und Motorenbau.
Über den Acrylnitrilgehalt steuern wir das Verhältnis von Medienbeständigkeit zu Kälteflexibilität passend zu Ihrer Anwendung.
NBR verbindet sehr gute mechanische Eigenschaften mit hoher Wirtschaftlichkeit und ist für den Großteil industrieller Dichtaufgaben die erste Wahl.
Wir wählen die Härte nach Flächenpressung, geforderter Verformbarkeit und Druckverformungsrest Ihrer Anwendung aus.
Wir liefern Erstmuster und Kleinserien ebenso wie Großauflagen und wiederkehrende Abrufe im Rahmenvertrag.
Auf Basis Ihrer Zeichnung, STEP-Datei oder eines Musters erhalten Sie in der Regel innerhalb von 48 Stunden ein technisch geprüftes Angebot.
Technische Hinweise zu NBR-Formteilen und NBR-Dichtungen
NBR ist in einem breiten Härtebereich verfügbar (typischerweise 50 bis 90 Shore A) und in vielen Mischungsvarianten erhältlich — von tieftemperaturoptimiert bis hochölfest. Beim Werkstoffabgleich betrachten wir den geforderten Druckverformungsrest, das Medien- und Temperaturprofil sowie die Anforderungen aus dem Lastenheft. Für höhere Dauertemperaturen oder bessere Ozonbeständigkeit kommen HNBR (hydriertes NBR) oder Alternativen wie EPDM und FKM in Betracht.
Standard-NBR ist nicht ozon- und witterungsbeständig. Für Anwendungen mit Außeneinsatz oder UV-Belastung wählen wir gemeinsam eine geeignete Alternative aus dem Werkstoffspektrum. Werkstoffdatenblätter, Freigaben und Zertifikate stellen wir auf Anforderung nach den geltenden Normen und ISO-9001-Qualitätsstandards bereit.
NBR-Formteile entstehen typischerweise im Compression Moulding, Transfermoulding oder Injection Moulding — abhängig von Geometrie, Stückzahl und Toleranzanforderung. Wir liefern Erstmuster und Kleinserien ebenso wie Großauflagen und begleiten den Übergang von der Erstbemusterung zur stabilen Serienversorgung.

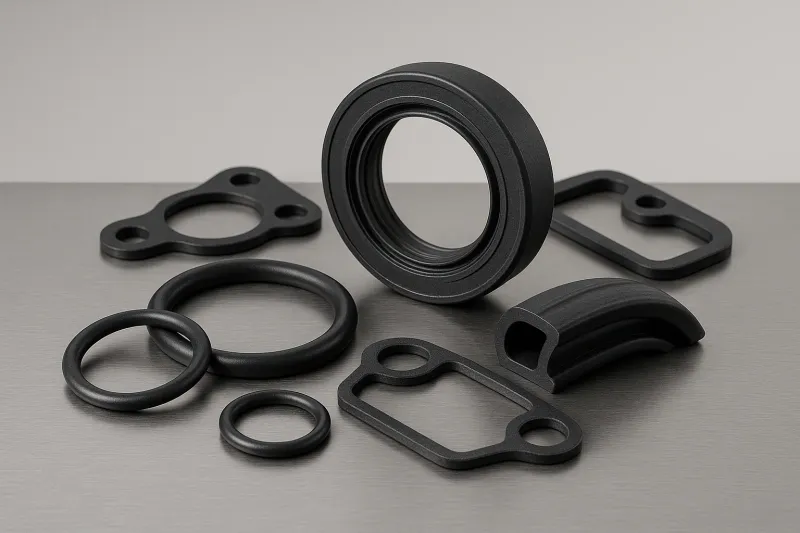

NBR-Dichtungen und NBR O-Ringe — öl- und kraftstoffbeständig
NBR (Nitrilkautschuk) ist der Standardwerkstoff für öl- und kraftstoffbeständige Dichtungen. Aus diesem Werkstoff liefern wir NBR-Dichtungen, NBR O-Ringe, Wellendichtringe, Membranen und Stopfbuchsdichtungen für Hydraulik, Pneumatik sowie Motoren- und Getriebebau. Dank seiner guten Beständigkeit gegen Mineralöle, Fette, Hydrauliköle und viele Kraftstoffe ist Nitrilkautschuk die wirtschaftliche erste Wahl für den Großteil industrieller Dichtaufgaben. Über den Acrylnitrilgehalt (ACN) steuern wir das Verhältnis von Medienbeständigkeit zu Kälteflexibilität passend zu Ihrem Einsatzprofil.
NBR-Formteile nach Maß und nach Zeichnung
NBR-Formteile realisieren wir nach Maß — nach Zeichnung, Muster oder STEP-Datei. Von der Einzelanfertigung und Kleinserie bis zur Großauflage erhalten Sie Nitrilkautschuk-Bauteile in der benötigten Härte (typischerweise 50 bis 90 Shore A) und in der zur Anwendung passenden Mischung. Bereits in der Angebotsphase prüfen wir Medienkontakt, Temperaturprofil und mechanische Belastung, damit Werkstoff und Geometrie sicher zusammenpassen. Datenblätter und Freigaben stellen wir nach den geltenden Normen und ISO 9001 Qualitätsstandards bereit.
Benötigen Sie weitere Geometrien oder einen anderen Werkstoff? Generische Gummiformteile nach Zeichnung liefern wir ebenso wie materialspezifische Alternativen für Anwendungen, in denen Nitrilkautschuk an seine Grenzen kommt — etwa EPDM-Formteile für Witterungs- und Ozonbeständigkeit oder FKM-Formteile für höhere Dauertemperaturen und aggressive Medien.
Für genormte Dichtelemente finden Sie passende O-Ringe aus NBR in unserem Sortiment — auf Wunsch ebenfalls in der zu Ihrem Medien- und Temperaturprofil passenden Mischung und Härte.
Eckdaten
Von der Kleinserie bis zur Großserie
Ob kleine Losgrößen oder Großserie: Wir liefern NBR-Formteile nach Zeichnung nach Ihrer Zeichnung in gleichbleibender Qualität — von der ersten Bemusterung bis zur laufenden Serienbelieferung.
- Serienlieferung nach Zeichnung
- Rahmenverträge mit Abrufen
- Gleichbleibende Qualität über alle Lose
- 01
Muster & Machbarkeit
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.
- 02
Erstbemusterung
Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
- 03
Serienlieferung
Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.
Bewährt in laufenden Serienlieferungen
Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:
Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.
Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Zeichnungen & CAD-Dateien laden Sie direkt mit Ihrer Anfrage hoch
Spezifikationen
| Werkstoff | NBR / Nitrilkautschuk (Acrylnitril-Butadien-Kautschuk) |
| Temperaturbereich | ca. -30 °C bis +100 °C (mischungsabhängig) |
| Härte | 50 bis 90 Shore A |
| Beständig gegen | Mineralöle, Fette, Hydrauliköle, viele Kraftstoffe |
| ACN-Gehalt | ca. 18 % bis 45 % (nach Einsatzprofil) |
| Nicht beständig gegen | Ozon, UV, Witterung, starke Säuren und Laugen |
| Werkstoff-Varianten | Standard-NBR, HNBR, Tieftemperatur-NBR |
| Vorlagen | Zeichnung, CAD-/STEP-Daten oder Muster |
| Qualitätssicherung | nach ISO 9001 Qualitätsstandards |
Eigenschaften
NBR (Nitrilkautschuk, Acrylnitril-Butadien-Kautschuk) ist beständig gegen Mineralöle, Fette, Hydrauliköle und viele Kraftstoffe. Der Werkstoff verfügt über sehr gute mechanische Eigenschaften, ist in einem breiten Härtebereich verfügbar und in Großserien wirtschaftlich einsetzbar.
Typische Anwendungen
NBR-Formteile sind in Hydraulik, Pneumatik, Motoren- und Getriebebau, Anlagenbau sowie in Tank- und Treibstoffsystemen verbreitet — als O-Ringe, Wellendichtringe, Membranen, Stopfbuchsdichtungen und Profile.
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Welche Medien verträgt NBR besonders gut?
NBR ist beständig gegen Mineralöle, Fette, Hydrauliköle und viele Kraftstoffe (zum Beispiel Diesel und Benzin). Die exakte Medienbeständigkeit hängt vom Acrylnitrilgehalt (ACN) der Mischung ab — höhere ACN-Anteile verbessern die Beständigkeit gegen unpolare Medien.
Wofür ist NBR nicht geeignet?
NBR ist nicht beständig gegen Ozon, UV-Strahlung und Witterung, polare Lösungsmittel, starke Säuren und Laugen sowie hochaggressive Chemikalien. Für solche Anwendungen prüfen wir mit Ihnen Alternativen wie HNBR, EPDM oder FKM (Viton®).
Welcher ACN-Gehalt eignet sich für welche Anwendung?
Niedriger ACN-Anteil (etwa 18 %) verbessert die Kälteflexibilität, mittlerer Anteil (28 bis 33 %) ist der Standardbereich für die meisten Anwendungen, hoher Anteil (bis etwa 45 %) erhöht die Beständigkeit gegen Öle, Fette und Kraftstoffe. Wir wählen den ACN-Gehalt anhand Ihres Medien- und Temperaturprofils aus.
Welcher Temperaturbereich ist für NBR üblich?
Standard-NBR-Mischungen decken einen Bereich von etwa -30 °C bis +100 °C ab. Für höhere Dauertemperaturen oder bessere Ozonbeständigkeit empfehlen wir HNBR. Für Tieftemperaturanwendungen kommen NBR-Mischungen mit niedrigem ACN-Gehalt in Betracht.
Welche Härten sind für NBR-Formteile üblich?
Wir liefern NBR-Formteile typischerweise in Härten von 50 bis 90 Shore A. Die Härteauswahl richtet sich nach Flächenpressung, geforderter Verformbarkeit und Druckverformungsrest Ihrer Anwendung.
Wie schnell erhalten wir ein Angebot für NBR-Formteile?
Auf Basis Ihrer Zeichnung oder STEP-Datei erhalten Sie in der Regel innerhalb von 48 Stunden ein technisch geprüftes Angebot. Bei kurzfristigem Bedarf prüfen wir Express-Optionen für Erstmuster und Serienbedarf.
Liefern Sie NBR-Dichtungen und NBR O-Ringe nach Maß?
Ja. Wir liefern NBR-Formteile, NBR-Dichtungen und NBR O-Ringe aus Nitrilkautschuk nach Maß — nach Zeichnung, Muster oder STEP-Datei. Der Werkstoff ist öl- und kraftstoffbeständig und damit ideal für Hydraulik, Pneumatik sowie Motoren- und Getriebebau. Härte (50 bis 90 Shore A) und Mischung wählen wir passend zu Ihrem Medien- und Temperaturprofil aus.
Liefern Sie auch große Stückzahlen?
Ja. Wir liefern NBR-Formteile von der Kleinserie bis zur Großserie — auch als wiederkehrende Serienlieferung nach Zeichnung. Nennen Sie uns in Ihrer Anfrage die geplanten Stückzahlen und Abrufmengen, Sie erhalten innerhalb von 48 Stunden ein Angebot.
Wie läuft die Erstbemusterung ab?
Wir prüfen Ihre Zeichnung und stimmen den ACN-Gehalt der NBR-Mischung auf Ihr Medien- und Temperaturprofil ab. Anschließend erhalten Sie Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht — bevor die Serienlieferung startet.
Sind Rahmenverträge mit Abrufen möglich?
Ja. Für wiederkehrende Hydraulik- und Pneumatikbedarfe vereinbaren wir Rahmenverträge mit flexiblen Abrufen — so sind Konditionen und Verfügbarkeit Ihrer NBR-Teile langfristig gesichert.
