O-Ring – Funktion, Werkstoffe und Normen

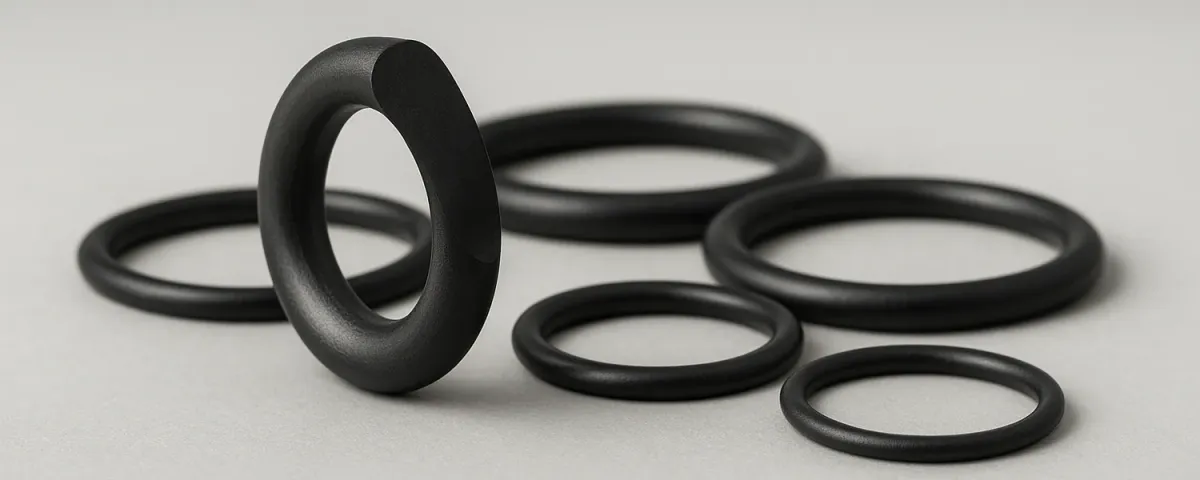

Aufbau und Funktionsprinzip

Die Abmessungen eines O-Rings werden durch zwei Maße beschrieben:

• Innendurchmesser (d1)
• Schnurstärke (d2)

Der O-Ring wird in einem dafür ausgelegten Einbauraum elastisch verformt. Diese Vorverpressung erzeugt die anfängliche Dichtkraft; ihr zulässiger Bereich hängt unter anderem von Schnurstärke, Werkstoff und statischer oder dynamischer Beanspruchung ab.

Wirkt zusätzlich Systemdruck auf den O-Ring, wird dieser in Richtung der Dichtspalte gedrückt. Dadurch verstärkt der Druck die Anpressung – die Dichtwirkung ist selbstverstärkend, solange der Werkstoff nicht überlastet wird und keine Extrusion in den Spalt auftritt.

Normen

Für O-Ringe sind international vor allem die ISO-3601-Reihen maßgeblich:

• ISO 3601-1 – Abmessungen und Toleranzen (Toleranzklassen A und B)
• ISO 3601-2 – Einbauräume und Nutgestaltung
• ISO 3601-3 – Qualitätsakzeptanzkriterien (Qualitätsklassen N, S, CS)
• ISO 3601-5 – Werkstoffanforderungen für Elastomere
• DIN 3771 – Historische deutsche Norm, seit 2010 im Wesentlichen durch ISO 3601 ersetzt

Gängige genormte Schnurstärken sind z. B.:

• Genormte Schnurstärken sind 1,8 / 2,65 / 3,55 / 5,3 / 7,0 mm (ISO 3601-1, G-Reihe) bzw. 1,78 / 2,62 / 3,53 / 5,33 / 6,99 mm (zollbasierte Reihe nach AS568); daneben sind handelsübliche Größen wie 1,5 / 2,0 / 2,5 / 3,0 mm verbreitet.

Die Innendurchmesser reichen von unter 1 mm bis über 400 mm. Dadurch lassen sich sowohl sehr kleine als auch große Dichtstellen standardisiert ausführen.

Werkstoffe für O-Ringe

Werkstoffkürzel wie NBR, EPDM, FKM oder VMQ bezeichnen Materialfamilien. Für eine Auswahl sind zusätzlich die konkrete Mischung, das Kontaktmedium und die thermische sowie mechanische Beanspruchung erforderlich.

NBR wird häufig bei mineralölhaltigen Medien eingesetzt. FKM kommt für Anwendungen mit höheren Temperaturen oder bestimmten Kraftstoffen infrage. EPDM ist ein Kandidat für Wasser- und Witterungskontakt, jedoch nicht für Mineralöle. Silikon und HNBR erweitern die Auswahl für besondere Anforderungen. Jede Vorauswahl muss anhand der konkreten Mischung geprüft werden.

Warum Temperaturangaben für NBR voneinander abweichen

Rezeptur, Medium, Einwirkdauer und Art der Abdichtung beeinflussen die Einsatzgrenzen. Angaben aus unterschiedlichen Werkstoffdatenblättern beschreiben deshalb nicht automatisch dieselbe Belastbarkeit. Ein Temperaturbereich der Materialfamilie darf nicht als Freigabe für jede Mischung verwendet werden.

Für einen belastbaren Vergleich dokumentieren Sie Mischungsbezeichnung, Quelle und Datenstand. Trennen Sie Dauerbetrieb von kurzzeitigen Spitzen sowie Temperaturangaben in Luft von Angaben im tatsächlichen Medium. Wenn diese Bedingungen fehlen, bleibt die Temperaturfreigabe offen.

Eine praktische Arbeitshilfe bietet die Vergleichsvorlage für Elastomer-Datenblätter.

Technische Grundlage: Parker O-Ring Handbook – Werkstoffauswahl und Einsatzbedingungen.

Lebensmittel-, Trinkwasser- oder medizinische Anwendungen erfordern die passenden Nachweise für die konkrete Mischung und Verwendung. Eine Materialbezeichnung allein belegt keine solche Eignung.

Nutgestaltung und Einbau

Die richtige Nutgestaltung ist entscheidend für die Lebensdauer und Dichtwirkung eines O-Rings.

Verpressung:

• Statische Abdichtung: Verpressung anhand der Schnurstärke, Nutgeometrie und Werkstoffdaten auslegen.
• Dynamische Abdichtung: Reibung und Verschleiß zusätzlich berücksichtigen; Werte für statische Dichtstellen nicht ungeprüft übernehmen.

Oberflächengüte der Dichtflächen:

• Statische Dichtflächen: Oberflächenanforderungen nach Einbauart und anwendbarer Auslegungsvorgabe festlegen.
• Gleitende Dichtflächen: Rauheit und Oberflächenstruktur zusammen mit Bewegung, Schmierung und Werkstoff bewerten.

Zu raue Oberflächen führen zu Leckage, zu glatte Flächen können Stick-Slip-Effekte oder erhöhte Reibung verursachen.

Stützringe:

• Ob Stützringe erforderlich sind, hängt von Druck, Dichtspalt, Werkstoffhärte und Temperatur ab; ein einzelner Druckwert ist kein allgemeiner Grenzwert.
• Werden druckabgewandt oder beidseitig neben dem O-Ring in der Nut angeordnet

Kantenbearbeitung:

• Kanten im Einbaubereich müssen gebrochen oder angefast sein
• Radien und Einführschrägen nach Schnurstärke und Einbausituation festlegen; scharfe Kanten und Grate vermeiden.

Einbau- und Montagehinweise: COG: Das O-Ring 1×1; die darin angegebenen Richtwerte sind für den konkreten Einsatz zu prüfen.

Den Geltungsbereich der genormten Einbauräume beschreibt ISO 3601-2.

Ein nachvollziehbares Geometriebeispiel und die erforderlichen Eingaben finden Sie unter O-Ring-Nut auslegen. Das Beispiel erläutert die Rechnung, ersetzt aber keine Auslegungsfreigabe.

Typische Versagensmechanismen

• Extrusion
• Beschreibung: Der O-Ring wird bei hohem Druck in den Dichtspalt gedrückt und teilweise abgeschert.
• Ursachen: Zu großer Spalt, zu weicher Werkstoff, fehlender Stützring, zu hoher Druck.
• Abhilfe: Spalt minimieren, Stützring einsetzen, härteren Werkstoff wählen.
• Spiraleffekt (Spiral Failure)
• Beschreibung: Der O-Ring verdreht sich bei dynamischen Bewegungen spiralförmig und reißt ein.
• Ursachen: Lange Hübe, ungünstige Führung, hohe Reibung.
• Abhilfe: Oberflächen optimieren, Schmierung verbessern, X-Ring (Quad-Ring) als Alternative einsetzen.
• Druckverformungsrest (Compression Set)
• Beschreibung: Der O-Ring bleibt nach längerer Belastung dauerhaft verformt und verliert seine Rückstellkraft.
• Ursachen: Hohe Temperaturen, ungeeigneter Werkstoff, zu lange Einsatzdauer.
• Abhilfe: Werkstoff mit niedrigem Druckverformungsrest (DVR) wählen, Temperatur senken, Wartungsintervalle anpassen.

Typische Einsatzgebiete

O-Ringe sind universell einsetzbar und in nahezu allen Branchen zu finden:

• Hydraulik und Pneumatik
• Zylinder, Ventile, Verschraubungen, Kupplungen
• Abdichtung von Kolben, Stangen und Deckeln
• Automobilindustrie
• Kraftstoffsysteme, Einspritzanlagen
• Kühlkreisläufe, Klimaanlagen, Motor- und Getriebedichtungen
• Lebensmittel- und Pharmatechnik
• Rohrleitungsverbindungen, Ventile, Pumpen
• Sterile Anschlüsse, CIP-/SIP-fähige Anlagen (mit geeigneten Werkstoffen wie EPDM oder VMQ)
• Sanitär und Heizung
• Armaturen, Mischer, Pumpen
• Heizkessel, Wärmetauscher, Rohrleitungsverbindungen

Durch die Kombination aus genormten Abmessungen, vielfältigen Werkstoffen und einfacher Nutgestaltung sind O-Ringe das Standarddichtelement für statische und viele dynamische Anwendungen.

Vom Grundlagenwissen zur Spezifikation

Halten Sie für die Abstimmung Maße, Einbauart, Medien, Temperaturverlauf, Druck und erforderliche Nachweise fest. Ein gebrauchter Ring kann seine Maße verändert haben; vorhandene Zeichnungen und Einbaumaße helfen bei der Identifikation.

Für Ausführungen, Verfügbarkeit und Serienversorgung finden Sie die nächsten Schritte unter O-Ringe nach Norm und Maß anfragen.

Quellenstand: 28.09.2026. Die Hinweise zur Werkstoffauswahl und zu Einsatzgrenzen wurden mit den verlinkten Informationen von Parker und COG abgeglichen. Normhinweise ersetzen nicht die vollständigen Normtexte und die anwendungsbezogene Auslegung.

Wenn eine Dichtung ausgefallen ist, hilft die Übersicht zu O-Ring-Schadensbildern und Befundaufnahme beim strukturierten Sichern von Mustern und Betriebsdaten.
