Gummipuffer und Schwingungsdämpfer

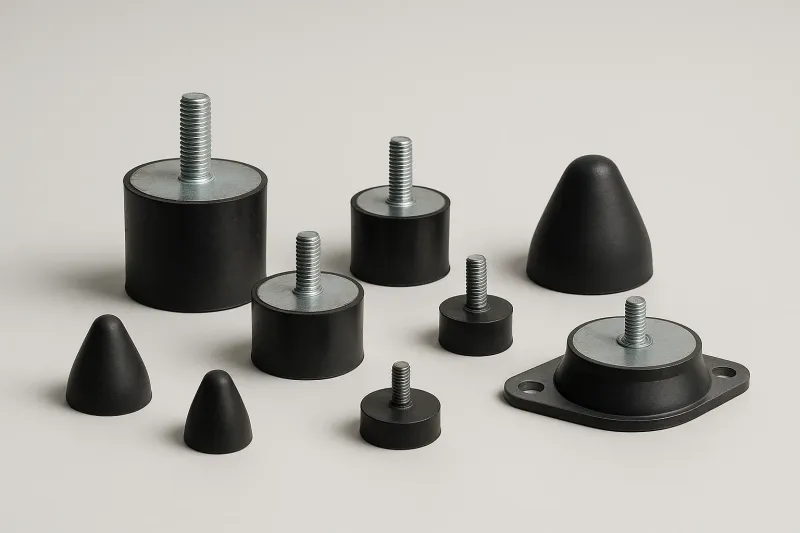

Schwingungsdämpfer lassen sich nach Bauform und Einsatzzweck unterteilen. Zylindrische und konische Gummipuffer sind die am häufigsten eingesetzten Formen: Sie dienen als Maschinenfüße, Anschlagdämpfer und Auflagerpuffer und können sowohl auf Druck als auch auf Zug belastet werden. Gummi-Metall-Puffer kombinieren das elastische Dämpfungselement mit verschraubbaren Metallteilen — in der Regel mit Innen- oder Außengewinde — und ermöglichen so eine schnelle, werkzeuglose Montage direkt an der Maschine. Wo eine besonders weiche Lagerung mit tiefer Eigenfrequenz gefordert ist, kommen Elemente in Scherbauweise zum Einsatz; hohe statische Lasten und Seitenkräfte werden über druckbelastete oder kombinierte Druck-Schub-Elemente abgetragen.

Grundlage solcher Gummi-Metall-Puffer ist eine dauerhafte Gummi-Metall-Verbindung, bei der das Elastomer direkt an die Metallteile anvulkanisiert wird.

Die Wahl des Elastomerwerkstoffs ist entscheidend für die Lebensdauer und Funktion der Schwingungsdämpfer. Naturkautschuk (NR) hat die besten dynamischen Eigenschaften und geringe Wärmeentwicklung bei wechselnder Belastung — ideal für rein mechanische Umgebungen ohne Medieneinfluss. NBR (Nitrilkautschuk) eignet sich überall dort, wo Öl, Kraftstoff oder Hydraulikflüssigkeit auftreten kann. EPDM ist die erste Wahl für Außenanwendungen, da der Werkstoff dauerhaft ozon- und witterungsbeständig ist. FKM (Viton) wird eingesetzt, wenn Temperaturen über 120 °C oder aggressive Chemikalien vorliegen. Bei Gummilager-Anwendungen — etwa zur elastischen Lagerung von Wellen, Rohrleitungen oder Rahmen — spielen außerdem das Kriechverhalten und die statische Federrate eine wesentliche Rolle bei der Werkstoffauswahl.

Effektive Schwingungsisolierung setzt voraus, dass die Eigenfrequenz des Lagerungssystems deutlich unterhalb der Erregerfrequenz der Maschine liegt — als Faustregel gilt ein Verhältnis von mindestens 1:3. Je weicher das Dämpfungselement, desto tiefer die Eigenfrequenz und desto besser die Isolation. Gleichzeitig muss die statische Tragfähigkeit des Gummipuffers zur tatsächlichen Last passen: Ein unterdimensionierter Puffer wird überlastet und verliert seine Dämpfungswirkung, ein überdimensionierter ist zu steif und isoliert schlecht. Amplitude und Richtung der Schwingung — ob axial, radial oder kombiniert — bestimmen zudem die geeignete Bauform. Für die Auslegung empfehlen wir, Erregerfrequenz, Maschinenmasse und Einbaumaß bereits bei der Anfrage anzugeben.

Vibrationsdämpfer für die Maschinenaufstellung werden häufig als verstellbare Maschinenfüße mit integriertem Gummielement geliefert. Diese ermöglichen einen Höhenausgleich von typischerweise ±5 bis ±15 mm und vereinfachen die Nivellierung ohne separate Unterlegplatten. Gummilager für rotierende Wellen oder schwingende Rohrleitungen sind dagegen als ringförmige Elemente ausgeführt und nehmen Kräfte in radialer Richtung auf. Bei der Auslegung von Dämpfungselementen für Pumpen, Kompressoren oder Elektromotoren berücksichtigen wir neben dem Frequenzspektrum auch mögliche Resonanzen beim Hoch- und Auslaufen der Anlage, um Schäden in transienten Betriebszuständen zu vermeiden.

Vibrationspuffer, Maschinenfüße und Gewindegrößen

Als Vibrationspuffer und Gummi-Metall-Puffer führen wir gängige Gewindegrößen von M6 bis M12 in zylindrischer und konischer Bauform. Für die Maschinenaufstellung liefern wir zudem Maschinenfüße mit integriertem Gummielement, die Schwingungsisolierung und Höhenausgleich in einem Bauteil vereinen – als Lagerware oder in kundenspezifischer Ausführung.

Gummipuffer nach Maß und als Lagerware

Gummipuffer nach Maß liefern wir, wenn Standardbauformen nicht passen: abweichende Durchmesser und Höhen, andere Gewindekombinationen, Sonderhärten oder spezielle Elastomerqualitäten. Grundlage ist Ihre Zeichnung, ein Muster oder die Angabe von Last und Einbauraum. Gängige zylindrische und konische Gummipuffer mit Gewinde M6 bis M12 sind dagegen kurzfristig als Lagerware verfügbar – so kombinieren Sie schnelle Verfügbarkeit im Standard mit passgenauen Sonderlösungen in der Serie.

Silentblöcke und Silentbuchsen

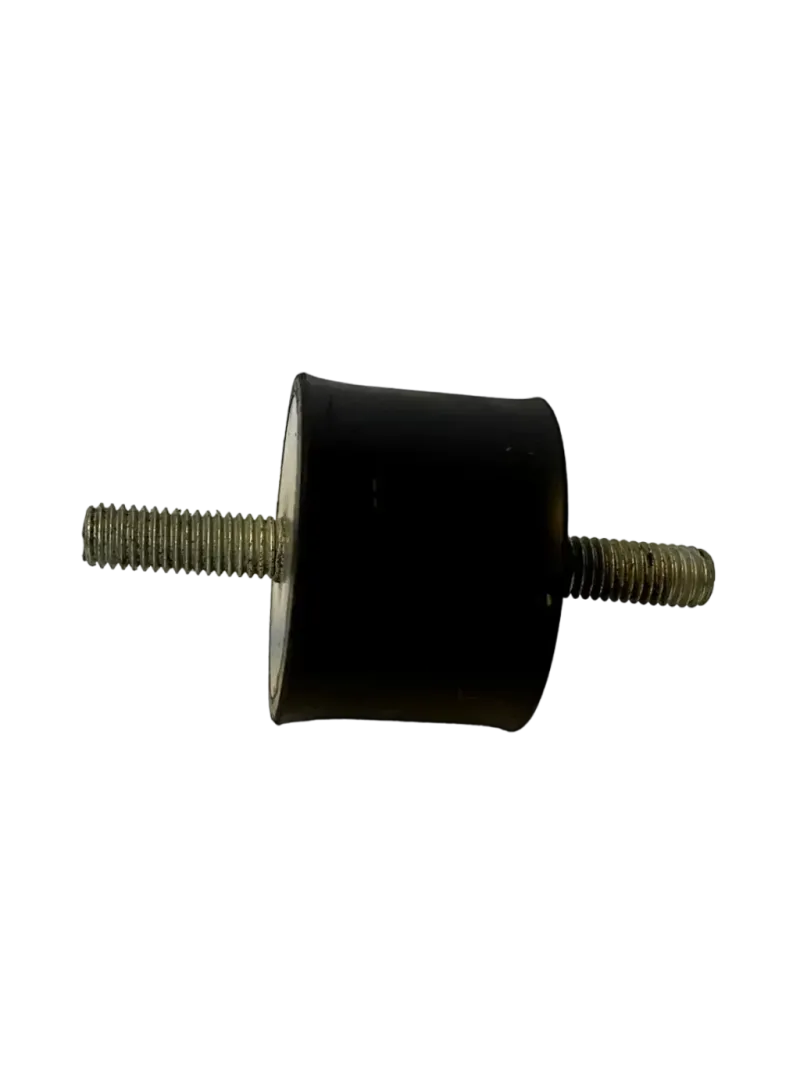

Silentblock ist die gebräuchliche Bezeichnung für einen Gummi-Metall-Puffer, der Motoren, Aggregate und Rahmen elastisch verbindet und Vibrationen entkoppelt. Silentblöcke bestehen aus einem Elastomerkörper mit anvulkanisierten Metallteilen – als Ausführung mit beidseitigem Gewindebolzen, mit Innengewinde oder in kombinierten Varianten. Sie nehmen Kräfte in axialer und radialer Richtung auf und werden nach Last, Frequenzbereich und Einbauraum ausgelegt.

Silentbuchsen sind die ringförmige Bauform: Eine Elastomerbuchse sitzt zwischen Innen- und Außenhülse aus Metall und lagert Bolzen, Achsen und Lenker elastisch – typisch im Fahrzeug- und Maschinenbau. Auch Silentbuchsen liefern wir in Standardabmessungen und nach Maß.

Gummilager für die elastische Lagerung

Gummilager verbinden Tragfähigkeit mit definierter Elastizität und lagern Wellen, Rohrleitungen, Rahmen und Aggregate schwingungsentkoppelt. Je nach Anwendung kommen Buchsenlager, Hülsenlager oder flächige Lagerelemente zum Einsatz. Für die Auslegung zählen statische Last, dynamische Beanspruchung und das Kriechverhalten des Elastomers – wir unterstützen Sie bei der Auswahl des passenden Gummilagers und liefern vom Einzelstück bis zur Serie. Grundlage aller Bauformen ist eine dauerhafte Gummi-Metall-Verbindung.
