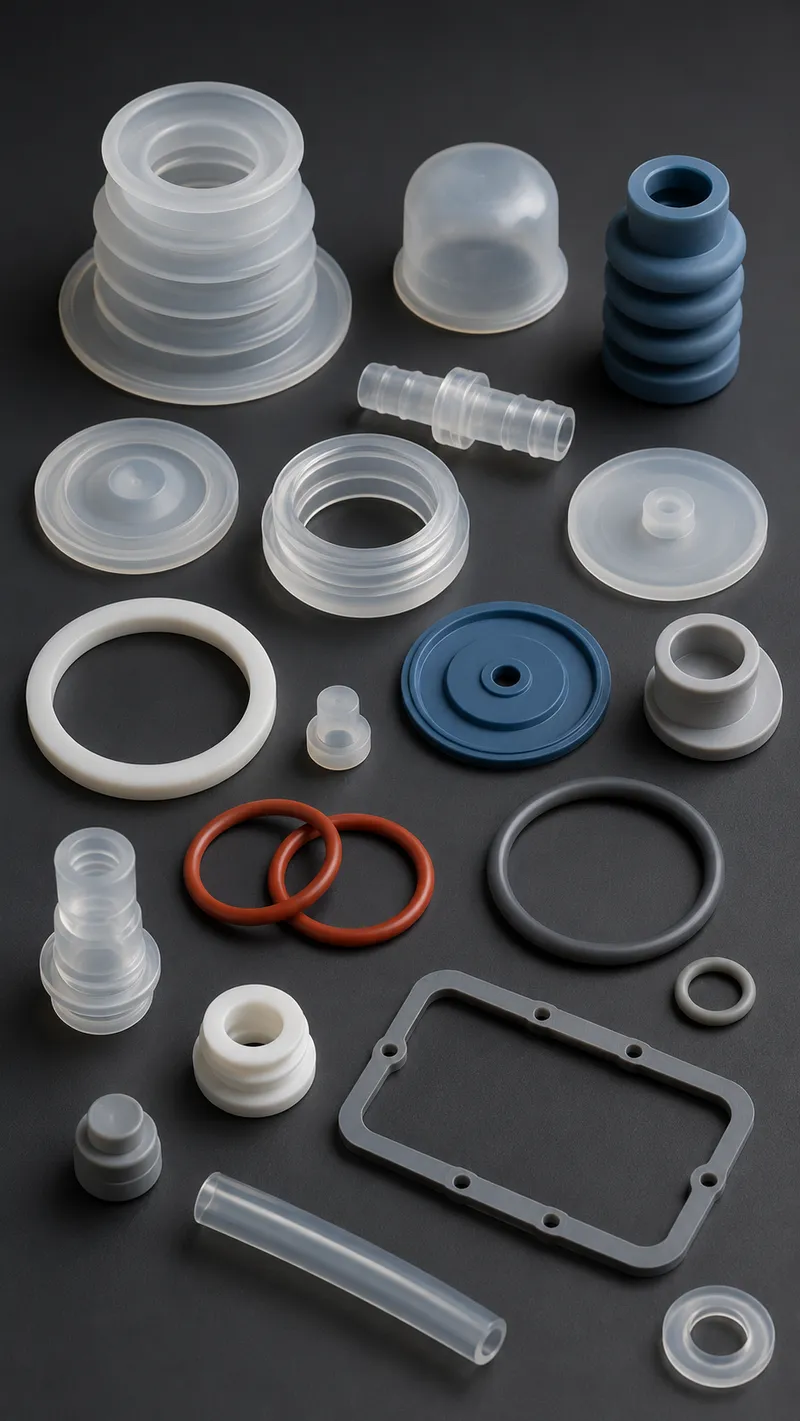

Silikon-Formteile nach Zeichnung aus HTV und LSR

Was leisten Silikonformteile in einer Baugruppe?

Silikonformteile übernehmen elastische Funktionen in einer definierten Geometrie. Sie können abdichten, Bewegungen ermöglichen, Durchführungen umschließen oder Kontaktflächen bilden. Der Nutzen entsteht aus dem Zusammenwirken von Werkstoff und Form: Eine Dichtlippe benötigt andere Eigenschaften und Prüfmerkmale als eine Membran oder ein massiver Anschlag.

Für die Auswahl ist deshalb die Frage nach der Funktion hilfreicher als die Forderung nach einem vermeintlich besonders hochwertigen Silikon. Beschreiben Sie, wo das Bauteil anliegt, wie es gehalten wird und ob es im Betrieb bewegt wird. Die passende Mischung wird anschließend anhand dieser Aufgabe und der übrigen Einsatzbedingungen eingegrenzt.

HTV oder LSR: Was unterscheidet die Ausgangsmaterialien?

HTV bezeichnet einen festen Silikonkautschuk; LSR ist ein flüssiges Zweikomponentensystem. Beide können Ausgangsmaterial für technische Silikonformteile sein. Der Name entscheidet jedoch noch nicht über die Eignung des fertigen Bauteils. Geometrie, konkrete Mischung, vorgesehenes Verfahren und Serienbedarf müssen zusammen betrachtet werden.

Wählen Sie deshalb nicht allein nach der Stückzahl oder einer pauschalen Kostenannahme. Auch Entformung, Wandbereiche und geforderte Oberflächen spielen eine Rolle. Unsere Gegenüberstellung HTV vs. LSR erläutert die Verfahrenswahl ausführlicher. Für Ihre Anfrage reichen zunächst Funktion, Geometrie und Bedarf; eine bereits vorhandene Material- oder Verfahrensvorgabe fügen Sie hinzu.

• HTV: feste Mischung; Auswahl von Material und Formgebungsverfahren gemeinsam mit Geometrie und Qualitätsanforderungen.
• LSR: flüssiges Zweikomponentensystem; Auswahl von Material, Dosierung und Spritzgusskonzept gemeinsam mit der Bauteilaufgabe.
• Grenze beider Bezeichnungen: Aus HTV oder LSR allein folgen weder Lebensdauer noch Kontaktfreigabe oder pauschale Wirtschaftlichkeit.

Dichtung, Membran oder Tülle: nach Funktion spezifizieren

Eine Silikondichtung muss an den vorgesehenen Flächen Kontakt herstellen; eine Membran muss die geplante Bewegung ausführen; eine Tülle muss zur Durchführung und Befestigung passen. Aus diesen Aufgaben ergeben sich unterschiedliche kritische Maße und Prüfkriterien. Eine allgemeine Freigabe allein anhand des Werkstoffs greift daher zu kurz.

Bei Dichtungen interessieren Einbauspalt, Gegenfläche und Verformung. Bei Membranen gehören Bewegungsweg, Häufigkeit und Befestigung zur Anfrage. Bei Durchführungen sind Geometrie und Haltefunktion gemeinsam zu betrachten. Für das konkrete Bauteil wird geprüft, welche Lösung lieferbar ist. Silikonprofile mit durchgehendem Querschnitt finden Sie gesondert unter Silikonprofile als Meterware.

Härte, Geometrie und Montagekraft gehören zusammen

Gleiche Härte bedeutet nicht gleiches Bauteilverhalten. Ein dünner Steg, eine Hohlkontur und ein massiver Querschnitt verformen sich unter Belastung unterschiedlich. Die Härte ist daher ein Auswahlmerkmal, aber keine vollständige Vorgabe für eine Dichtung oder Membran.

Nennen Sie möglichst die verfügbare Kraft und die vorgesehene Verformung im Einbau. Wenn eine Montage erschwert ist, sollte neben der Mischung auch die Kontur betrachtet werden. Scharfe Einführkanten oder ungünstige Übergänge können elastische Bauteile beschädigen. Die Shore-Härteprüfung hilft, Messwerte einzuordnen; die Funktion wird am Bauteil und seiner Anwendung beurteilt.

Temperatur, Medien und Reinigung als gemeinsames Einsatzprofil

Die Eignung eines Silikonformteils hängt von den tatsächlich gleichzeitig auftretenden Bedingungen ab. Ein Temperaturwert aus einem Datenblatt allein beschreibt weder Dauerbeanspruchung noch chemischen Kontakt oder mechanische Belastung. Berücksichtigen Sie Betriebszustände, kurzzeitige Spitzen und Reinigungsphasen getrennt.

Silikon ist keine pauschale Lösung für jedes Medium. Teilen Sie uns Öle, Kraftstoffe, Reiniger und weitere Kontaktstoffe mit Konzentration und Einwirkzeit mit, soweit bekannt. Bei kritischer Verträglichkeit können andere Elastomere in die Auswahl einbezogen werden. Eine Materialtabelle dient der Orientierung; sie ersetzt keine Bewertung der konkreten Mischung und des vorgesehenen Einsatzes. Der Leitfaden zur chemischen Beständigkeit von Elastomeren unterstützt die Anfragevorbereitung.

Bei gewöhnlichem Silikonkautschuk (VMQ) können unpolare Kohlenwasserstoffe, etwa Mineralöl und bestimmte Fette, eine erhebliche Quellung verursachen. Kraftstoffe sowie starke Säuren und Laugen erfordern besondere Aufmerksamkeit bei der Werkstoffwahl. Eine gute Temperaturbeständigkeit gleicht eine ungeeignete Medienverträglichkeit nicht aus. Spezialqualitäten müssen getrennt beurteilt werden; aus ihren Eigenschaften folgt keine allgemeine Eignung von Standard-VMQ.

Mechanische Beanspruchung: Reibung und Kerben beachten

Eine hohe elastische Dehnbarkeit ist kein vollständiger Nachweis für Verschleiß- oder Weiterreißfestigkeit. Bei gleitendem Kontakt, wiederholtem Biegen oder lokalen Kerben müssen Werkstoff und Geometrie zusammen bewertet werden. Besonders Übergänge, Befestigungsstellen und dünne Funktionsbereiche verdienen Aufmerksamkeit.

Beschreiben Sie, ob das Bauteil nur beim Einbau oder bei jedem Betriebszyklus verformt wird. Bei einer Membran interessieren beispielsweise die vorgesehene Bewegung und ihre Einspannung; bei einer Dichtung mögliche Relativbewegungen. Änderungen an der Kontur können ebenso wichtig sein wie eine andere Mischung. Welche Maßnahmen sinnvoll sind, lässt sich erst anhand der Zeichnung und der Belastung eingrenzen, nicht anhand eines allgemeinen Begriffs wie hochfest.

Lebensmittelkontakt: die konkrete Qualität und Verwendung zählen

Für Lebensmittelkontakt muss die Eignung zur konkreten Mischung, zum fertigen Bauteil und zu den Kontaktbedingungen passen. Silikon als Werkstoffname oder eine transparente Farbe liefern diesen Nachweis nicht. Nennen Sie Lebensmittel, Kontaktzeit, Temperatur und Reinigungsbedingungen bereits vor der Werkstofffestlegung.

Ein Verweis auf FDA-Anforderungen oder BfR-Empfehlungen ist nur zusammen mit den passenden Unterlagen aussagekräftig. Die BfR-Empfehlungen sind nach Einordnung des Instituts keine verbindlichen Rechtsnormen. Unser Leitfaden lebensmittelechte Dichtungen auswählen erklärt die Anforderungsklärung. Bei medizinischen Anwendungen müssen ebenfalls die konkret geforderten Nachweise und der vorgesehene Kontakt benannt werden; eine Werkstoffangabe ersetzt keine Produktfreigabe.

Platinvernetzt, getempert oder nachbearbeitet: Anforderungen genau benennen

Die Bezeichnung platinvernetzt beschreibt das Vernetzungssystem, aber keine vollständige Silikonspezifikation. Sie legt allein weder Härte noch mechanische Eigenschaften oder Eignung für Lebensmittelkontakt fest. Auch Anforderungen an Nachbehandlung und Oberfläche müssen zur konkreten Mischung und zum späteren Einsatz passen.

Wenn Ihr Lastenheft eine bestimmte Ausführung verlangt, nennen Sie die zugrunde liegende Anforderung und die benötigten Unterlagen. So lässt sich prüfen, ob die Vorgabe die eigentliche Aufgabe abbildet. Der Artikel platinvernetztes Silikon für technische Formteile ordnet diese Begriffe ein. Statt pauschaler Qualitätsversprechen werden Material- und Prozessanforderungen für Ihr Bauteil konkret abgestimmt.

Denkbeispiel: eine Membran für wiederholte Bewegung

Angenommen, eine Silikonmembran soll in einer Baugruppe wiederholt ausgelenkt werden und dabei ihre Befestigung sicher halten. In diesem schematischen Beispiel wären Außenmaß und Härte allein keine ausreichende Spezifikation. Zur Anfrage gehörten die Bewegung, Einspannung, Kontaktmedien und die vorgesehenen Bedingungen während Betrieb und Reinigung.

Für ein Erstmuster müssten anschließend überprüfbare Freigabekriterien vereinbart werden: etwa Passung, Beweglichkeit und das Verhalten im vorgesehenen Prüfaufbau. Die konkrete Kontur und Qualität würden anhand dieser Aufgabe abgestimmt. Das Beispiel ist eine Erklärung des Auswahlwegs, keine behauptete B+V-Referenz, keine Zusage einer bestimmten Zyklenzahl und kein Ersatz für eine Bauteilerprobung.

Toleranzen und Sichtflächen sinnvoll festlegen

Eine funktionsgerechte Zeichnung unterscheidet kritische Maße von nachrangigen Außenkonturen und markiert empfindliche Oberflächen. Dichtbereiche, Montageflächen und bewegte Funktionszonen benötigen eine andere Betrachtung als Flächen ohne Kontaktfunktion. Vereinbaren Sie außerdem, wie das weiche Bauteil für die Prüfung aufgenommen und gemessen werden soll.

Werkzeugtrennung und mögliche Angussbereiche sollten bei der Bewertung der Bauteilgeometrie berücksichtigt werden. Eine Forderung nach einer pauschal gratfreien Ausführung ist ohne Bezug auf die Funktionsflächen wenig präzise. Erläutern Sie stattdessen, welche Bereiche nicht beeinträchtigt werden dürfen. Unser Leitfaden zu Toleranzen für Gummiformteile hilft, Zeichnungs- und Prüfangaben aufeinander abzustimmen.

Silikonformteile für die Serie anfragen und freigeben

Die Anfrage sollte Bauteilfunktion, Einsatzprofil und Serienplanung miteinander verbinden. Mit dieser Grundlage können Materialauswahl, Bemusterung und Versorgung abgestimmt werden. Sind einzelne Angaben noch offen, kennzeichnen Sie diese bewusst. Eine frühe Klärung ist hilfreicher als eine scheinbar vollständige Spezifikation mit ungesicherten Annahmen.

Nach der Bemusterung werden Zeichnungsstand, vereinbarte Qualität und Freigabekriterien zur gemeinsamen Grundlage der Folgeabrufe. Wir stimmen Losgrößen, Rahmenverträge und wiederkehrende Bedarfe mit Ihnen ab. Die Begleitung des Serienanlaufs verbindet die Musterfreigabe mit der geplanten Versorgung.

• Zeichnung, CAD-Daten oder Muster mit Bauteilfunktion und funktionskritischen Flächen.
• Temperaturbedingungen, Kontaktmedien, Reinigung und mechanische Beanspruchung.
• Vorhandene Mischungsvorgabe, Härte, Farbe sowie benötigte Material- und Kontaktnachweise.
• Musterbedarf, Jahresbedarf, Losgrößen, Serienstart und vorgesehener Freigabeprozess.

Technische Quellen und weiterführende Informationen

Die WACKER-Leitlinien zu Fest- und Flüssigsilikonkautschuk vertiefen Werkstoff- und Verarbeitungsthemen. Sie dienen der allgemeinen fachlichen Orientierung und sind kein Datenblatt für jedes bei B+V angebotene Bauteil. Die passende Qualität und ihre Werte werden für Ihre Anwendung abgestimmt.

Die BfR-Einordnung zu Lebensmittelkontaktmaterialien erklärt die Bedeutung der Empfehlungen. Für die technische Anfrage bleiben die konkrete Mischung und die vorgesehenen Kontaktbedingungen ausschlaggebend. Teilen Sie uns daher mit, welche Unterlagen Ihr Einkauf und Ihre Qualitätssicherung für die Freigabe benötigen.
