Schwingungsisolierung und Schwingungsdämpfung

Was ist Schwingungsisolierung?

Schwingungsisolierung ist ein zentrales Konzept im Maschinenbau, in der Fahrzeugtechnik und in der Gebäudetechnik. Durch elastische Lager, Federn oder Gummielemente wird ein schwingungsaktives System (z. B. Motor, Pumpe, Kompressor) von seiner Umgebung entkoppelt. Dadurch werden Körperschall, Erschütterungen und Strukturbelastungen reduziert.

Typische Ziele der Schwingungsisolierung sind:

• Schutz von Gebäuden und Fundamenten vor Erschütterungen
• Reduzierung von Lärm und Körperschall
• Erhöhung der Lebensdauer von Maschinen und Anlagen
• Schutz empfindlicher Mess- und Prüfeinrichtungen

Unterschied: Schwingungsisolierung vs. Schwingungsdämpfung

Schwingungsisolierung verhindert die Übertragung von Schwingungen zwischen Maschine und Umgebung — sie beruht auf elastischer Entkopplung: Eine weiche Lagerung senkt die Eigenfrequenz des Systems, sodass Anregungen oberhalb des √2-Fachen der Eigenfrequenz nur noch abgeschwächt übertragen werden. Schwingungsdämpfung wandelt dagegen Schwingungsenergie in Wärme um und reduziert vor allem Resonanzüberhöhungen. Elastomerelemente vereinen beide Wirkprinzipien: Sie federn (isolieren) und dämpfen zugleich.

Werkstoffe und Systeme zur Schwingungsisolierung

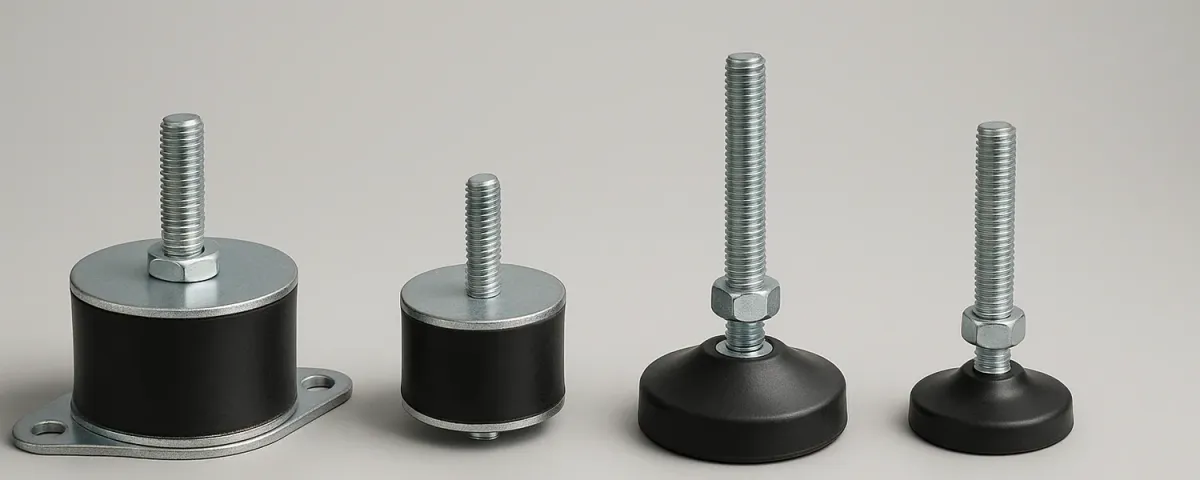

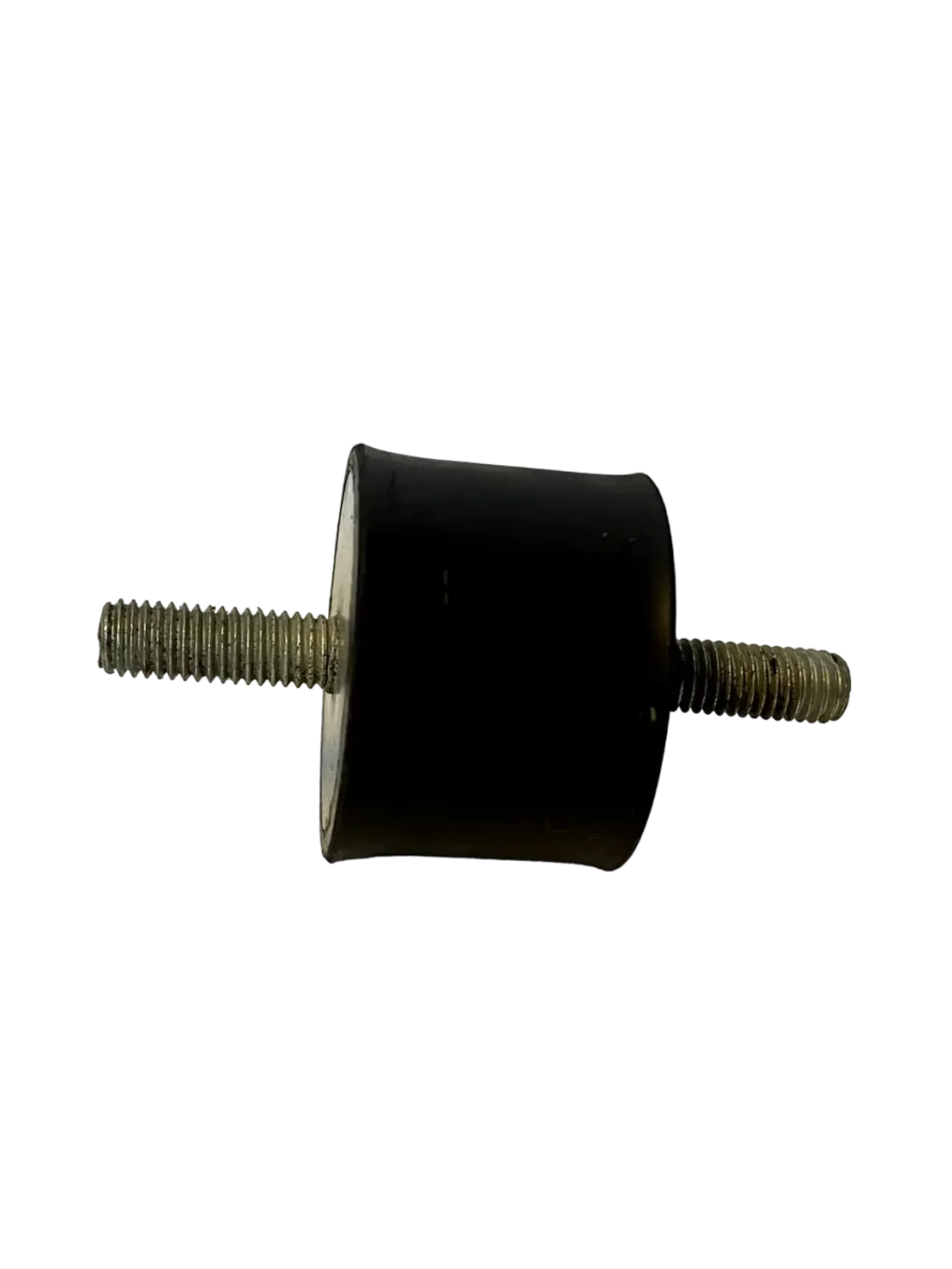

Für die praktische Umsetzung stehen drei Ansätze zur Verfügung: Elastomer-Elemente (Gummipuffer, Gummi-Metall-Elemente, Maschinenfüße), Stahlfedern und kombinierte Systeme. Elastomer-Elemente sind für die meisten Industrieanwendungen die wirtschaftlichste Lösung: Sie vereinen Federung und Dämpfung in einem Bauteil, benötigen wenig Bauraum und sind wartungsfrei.

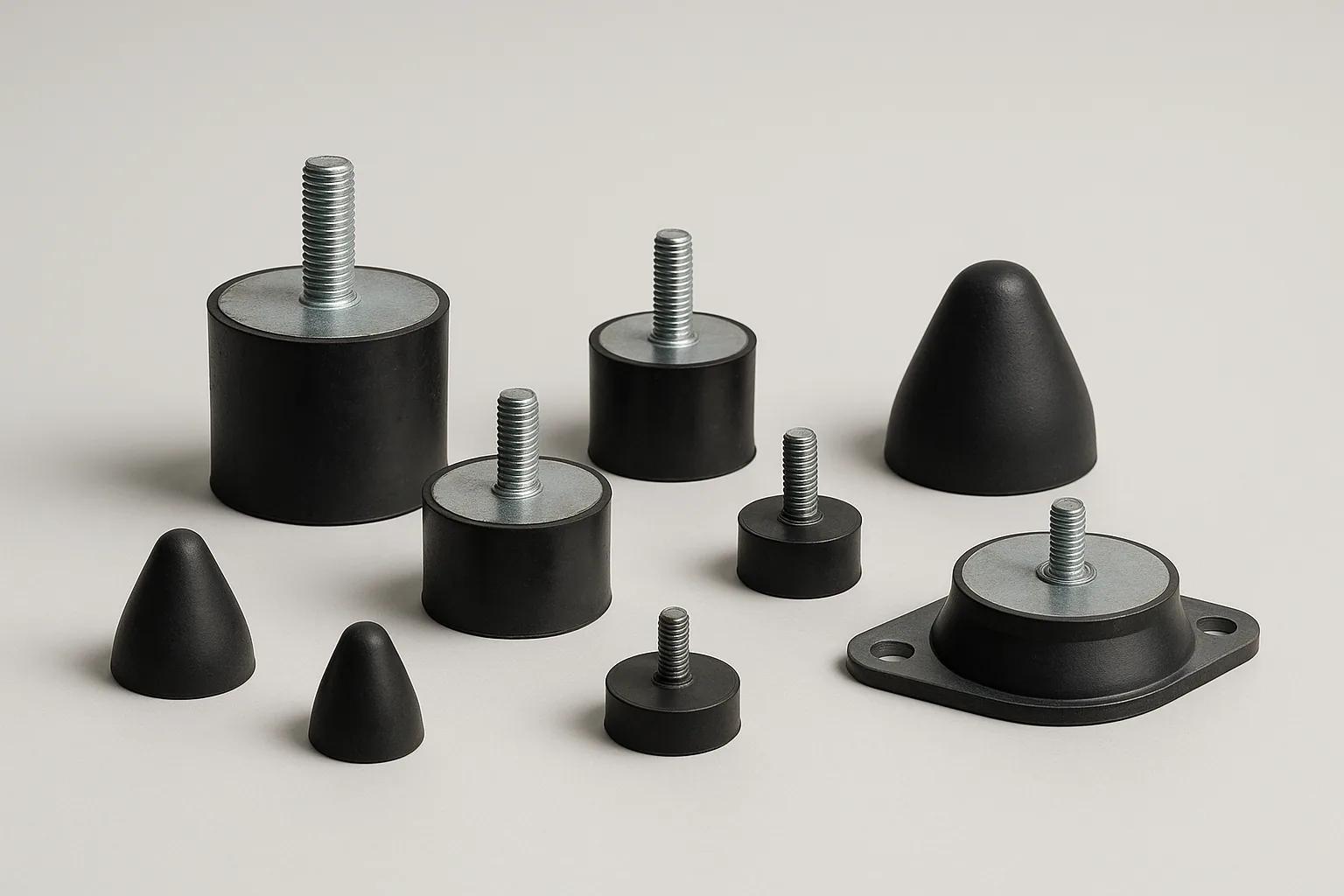

Einbaufertige Gummipuffer und Schwingungsdämpfer in verschiedenen Bauformen und Härten liefern wir passend zu Auflast und Anregungsfrequenz Ihrer Anwendung.

Stahlfedern erreichen tiefere Eigenfrequenzen als Elastomer-Elemente, bringen aber kaum Eigendämpfung mit und werden deshalb häufig mit dämpfenden Elementen kombiniert — etwa bei schweren Maschinenfundamenten oder im Schienenfahrzeugbau.

Wichtige Kenngrößen der Schwingungsisolierung

Eigenfrequenz: Die Frequenz, mit der das gelagerte System frei schwingt. Eine wirksame Isolierung setzt voraus, dass die Anregungsfrequenz deutlich über der Eigenfrequenz liegt — physikalisch beginnt die Isolationswirkung oberhalb des √2-fachen der Eigenfrequenz, in der Praxis wird meist ein Abstimmungsverhältnis von 3 oder mehr angestrebt.

Isolationsgrad: Gibt an, welcher Anteil der eingeleiteten Schwingungsenergie nicht in die Umgebung übertragen wird. Er steigt, je weiter Anregungs- und Eigenfrequenz auseinanderliegen.

Statische Einfederung: Die Einfederung des Elements unter Last bestimmt die erreichbare Eigenfrequenz — je größer die Einfederung, desto tiefer die Eigenfrequenz. Shore-Härte und Geometrie des Elastomer-Elements werden deshalb auf die tatsächliche Auflast ausgelegt.
