Dichtungsring: Typen, Maße und Auswahl
Überblick über O-Ringe, X-Ringe, Nutringe, Stützringe und deren Werkstoffe

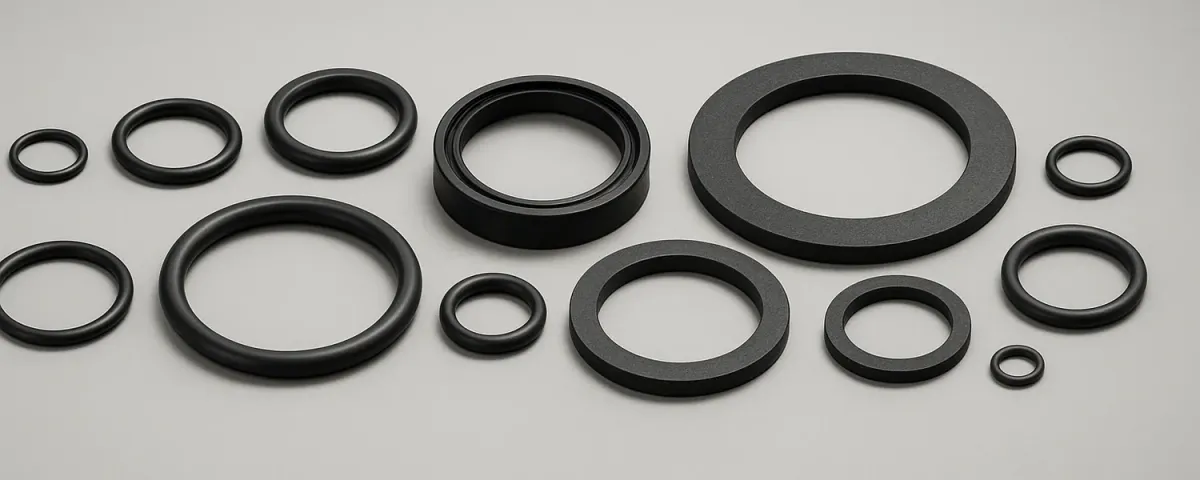

Ein Dichtungsring ist ein ringförmiges Dichtelement gegen den Durchtritt von Flüssigkeiten oder Gasen. Dazu zählen O-Ringe, X-Ringe und Nutringe mit unterschiedlichen Querschnitten. Die Auswahl richtet sich nach Einbauraum, Bewegung und Medium. Stützringe ergänzen eine solche Dichtung als Schutz gegen Spaltextrusion; sie dichten nicht eigenständig ab.
Haben Sie Fragen zu diesem Werkstoff? Kontakt aufnehmen
Was ist ein Dichtungsring?
Dichtungsring ist ein Oberbegriff für ringförmige Dichtelemente wie O-Ringe, X-Ringe und Nutringe. Ein O-Ring ist eine bestimmte Bauform mit kreisrundem Querschnitt. Ein Stützring gehört dagegen zum unterstützenden Dichtungssystem und übernimmt nicht selbst die Abdichtung.
Dichtungsringe werden in Hydraulik, Pneumatik, Maschinenbau, Fahrzeugtechnik, Lebensmittel- und Prozessindustrie eingesetzt, um Leckagen zu verhindern und Medien zuverlässig voneinander zu trennen.
Für wiederkehrenden industriellen Bedarf stimmen wir Abmessung, Werkstoff und Einbausituation mit Ihnen ab. Zum passenden Produkt und zur Serienanfrage gelangen Sie über O-Ringe nach Norm oder Zeichnung
O-Ring
Der O-Ring ist der am häufigsten eingesetzte Dichtungsring-Typ.
- Geometrie: torusförmig mit kreisrundem Querschnitt
- Einsatz: universell für statische und begrenzt dynamische Anwendungen
- Funktionsprinzip: dichtet selbstverstärkend durch Mediendruck
- Norm: ISO 3601 (ersetzt DIN 3771)
O-Ringe sind einfach zu montieren, kostengünstig und in sehr vielen Abmessungen und Werkstoffen verfügbar.
X-Ring (Quad-Ring)
Der X-Ring – auch Quad-Ring genannt – besitzt einen vierlappigen Querschnitt in X-Form und ist eine Weiterentwicklung des O-Rings.
Vorteile gegenüber dem O-Ring:
- Geringere Reibung durch vier kleinere Kontaktflächen
- Bessere Stabilität in der Nut (rollsicher, reduzierter Spiraleffekt)
- Zwei aktive Dichtkanten auf jeder Seite
- Besonders geeignet für dynamische translatorische Anwendungen
X-Ringe werden bevorzugt eingesetzt, wenn O-Ringe bei dynamischer Bewegung zu stark verschleißen oder zum Rollen neigen.
Stützring (Back-up Ring)
Der Stützring ist kein eigenständiges Dichtelement, sondern eine Ergänzung zu O-Ring oder X-Ring.
- Funktion: Verhindert Spaltextrusion des Elastomers bei hohen Drücken
Auswahl: Ob ein Stützring erforderlich ist, hängt gemeinsam von Druck, Spalt, Dichtungswerkstoff und Betriebsbedingungen ab. Eine allgemeine Druckgrenze für alle Dichtstellen gibt es nicht.
- Einbaulage: auf der druckabgewandten Seite des O- oder X-Rings
Werkstoff: Beispielsweise PTFE; die zulässigen Einsatzbedingungen sind für die konkrete Ausführung und das gesamte Dichtungssystem zu prüfen.
- Bauformen nach ISO 3601-4: geschlitzt, spiralförmig, ungeschlitzt
Ein passend ausgelegter Stützring kann die Dichtung gegen das Einpressen in den Spalt unterstützen. Aus der Ergänzung allein folgt keine pauschale Druckfreigabe oder Lebensdauerzusage.
Werkstoffe für Dichtungsringe
Die Werkstoffwahl folgt aus dem Medium, mit dem der Dichtungsring in Kontakt kommt: NBR (Nitrilkautschuk) ist der Standard bei Mineralölen, Fetten und Kraftstoffen. EPDM eignet sich für Heißwasser, Wasserdampf und Außenanwendungen, ist aber nicht ölbeständig. FKM (Viton®) deckt aggressive Chemikalien und hohe Temperaturen ab, Silikon (VMQ) punktet mit breitem Temperaturbereich und lebensmittelkonformen Mischungen.
Größen und Normen für Dichtungsringe
Bei einem O-Ring sind Innendurchmesser und Schnurstärke die maßgeblichen Größenangaben. Ein verformtes oder gequollenes Altteil kann von den ursprünglichen Maßen abweichen. Für andere Querschnitte sind zusätzlich Profil, Höhe und Einbauraum zu beschreiben. Zeichnung, Nutmaße und Betriebsbedingungen sind deshalb verlässlicher als die Außenabmessung eines verschlissenen Rings allein.
Dichtungsring wechseln: Einbauraum und Montage prüfen
Vor dem Einbau müssen Ringidentität, Nut und Montageweg geprüft werden. Scharfe Kanten, Schmutz und Verdrehung können die Dichtung beschädigen. Die praktische Checkliste finden Sie unter O-Ring-Montage ohne vermeidbare Einbauschäden
Technische Grundlage für die Auswahl von Stützringen: Parker O-Ring Handbook, Abschnitt 6 zu Back-up Rings
Benötigen Sie Unterstützung bei der Werkstoffauswahl?
Beratung anfragen →Häufig gestellte Fragen
Was ist ein Dichtungsring?
Ein Dichtungsring ist ein ringförmiges Dichtelement, das den Durchtritt von Medien wie Flüssigkeiten oder Gasen zwischen zwei Bauteilen verhindert.
Welche Arten von Dichtungsringen gibt es?
Zu den Dichtungsringen gehören unter anderem O-Ringe, X-Ringe, V-Ringe und Nutringe. Ein O-Ring besitzt einen kreisrunden Querschnitt; die passende Bauform richtet sich nach dem Einbauraum und der Bewegung. Stützringe ergänzen das Dichtungssystem, sind aber keine eigenständigen Dichtungen.
Wie wähle ich den richtigen Dichtungsring?
Entscheidend sind Medium, Temperatur, Druck, Einbauart und die Nutgeometrie. Die Werkstoffwahl folgt aus der Medienbeständigkeit und den Einsatzbedingungen.
Was ist der Unterschied zwischen Dichtungsring und O-Ring?
Zu den Dichtungsringen gehören unter anderem O-Ringe, X-Ringe, V-Ringe und Nutringe. Ein O-Ring besitzt einen kreisrunden Querschnitt; die passende Bauform richtet sich nach dem Einbauraum und der Bewegung. Stützringe ergänzen das Dichtungssystem, sind aber keine eigenständigen Dichtungen.
Welche Werkstoffe werden für Dichtungsringe verwendet?
Gängige Werkstoffe für Dichtungsringe sind NBR (öl- und kraftstoffbeständig), EPDM (heißwasser- und witterungsbeständig), FKM/Viton (chemikalien- und hochtemperaturbeständig) und Silikon (breiter Temperaturbereich, lebensmittelkonforme Mischungen). Die Auswahl richtet sich nach Medium, Temperatur und Druck.
Welche Normen gelten für Dichtungsringe?
Für O-Ringe gilt die ISO 3601 (vormals DIN 3771), die Innendurchmesser, Schnurstärken und Toleranzen festlegt. Weitere Dichtringbauformen folgen herstellerspezifischen Maßreihen oder werden anwendungsbezogen nach Einbauraum ausgelegt.
