O-Ringe nach Norm und Maß für Ihren Serienbedarf
Zeichnungen & CAD-Dateien (PDF, DXF, STEP) direkt im Formular anhängen

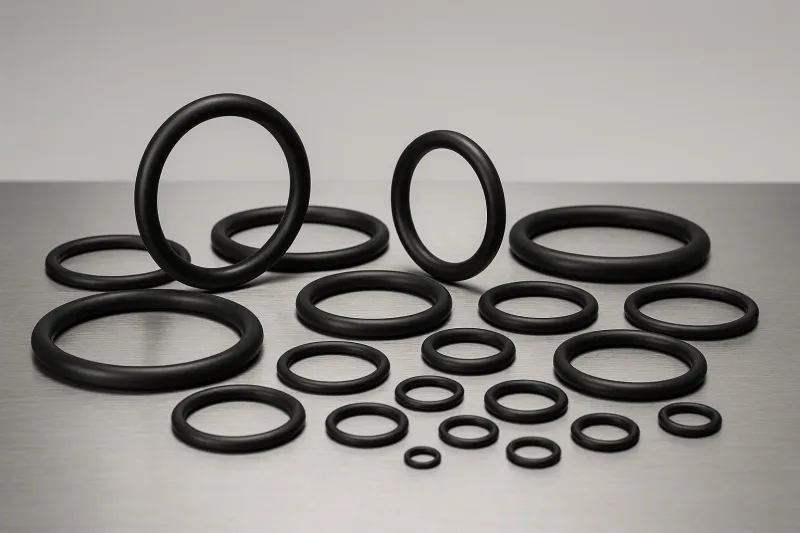

O-Ringe in Normgrößen und Sonderabmessungen erhalten Sie bei B+V für wiederkehrenden Serienbedarf. Wir unterstützen Sie bei der Abstimmung von Abmessungen, Werkstoff und erforderlichen Nachweisen.
Senden Sie Innendurchmesser und Schnurstärke oder Ihre Zeichnung zusammen mit Einsatzbedingungen, Jahresbedarf und gewünschten Abrufmengen. Auf dieser Grundlage klären wir die passende Ausführung, Verfügbarkeit und Liefertermine.
Ihre Vorteile auf einen Blick
Wir stimmen die konkrete Mischung auf Betriebsmedium, Temperatur, Druck und erforderliche Freigaben ab.
Normgrößen und Sonderabmessungen nach Anfrage; Maßreihe, Toleranzen und Verfügbarkeit werden für die konkrete Position abgestimmt.
Sonderabmessungen prüfen wir anhand Ihrer Zeichnung oder Maßangaben. Für abweichende Querschnitte stimmen wir die geeignete Dichtungsbauform ab.
Von der Erstbemusterung bis zur wiederkehrenden Serienlieferung mit Rahmenverträgen und flexiblen Abrufen.
Zeichnung, Betriebsbedingungen und Mengenplanung bilden die Grundlage. Offene Angaben sowie Angebots- und Liefertermine stimmen wir mit Ihnen ab.
Reproduzierbare Runddichtringe mit dokumentierten Werkstoff- und Maßfreigaben für zuverlässige Wiederholbestellungen.
O-Ringe spezifizieren und für die Serie anfragen
Abmessungen und Zeichnungsstand festlegen
Geben Sie den Innendurchmesser d1 und die Schnurstärke d2 an. Bei einer Bestellung nach ISO 3601 gehören die benötigte Maßreihe, Toleranzklasse und gegebenenfalls Qualitätsanforderungen in die Spezifikation. Für Sonderabmessungen prüfen wir die Umsetzbarkeit anhand Ihrer Zeichnung oder Maßangaben.
Wie O-Ringe abdichten und welche Angaben die Normen abdecken, erläutert unser O-Ring-Ratgeber zu Funktion, Werkstoffen und Einbau.
Vor der Serienfreigabe sollten Sie Einbauraum und Verpressung prüfen. Die Vertiefung zur O-Ring-Nut zeigt die Rechnung und die Bedeutung von Toleranzen.
Werkstoff anhand der Betriebsbedingungen abstimmen
Nennen Sie Betriebs- und Reinigungsmedien, deren Konzentration, minimale und maximale Temperatur, Einwirkdauer, Druck sowie statische oder dynamische Beanspruchung. NBR, EPDM, FKM, Silikon und FFKM sind Werkstofffamilien; die konkrete Mischung entscheidet über die Eignung.
Eine pauschale Temperaturgrenze für alle O-Ringe aus NBR oder einer anderen Werkstofffamilie ist keine belastbare Spezifikation. Maßgeblich sind das Datenblatt der ausgewählten Mischung und die Einsatzbedingungen. Dauerbetrieb und kurzzeitige Temperaturspitzen sind getrennt anzugeben.
Vorhandene Werkstoffunterlagen können Sie mit unserer Vergleichsvorlage für Elastomer-Datenblätter vorbereiten.
Für Anwendungen unter Unterdruck beschreibt die Auswahlhilfe, wie Sie O-Ringe für Vakuumanwendungen auswählen und die Betriebsbedingungen mit der konkreten Mischung abgleichen.
Für Dichtungsaufgaben mit besonderen Medien- und Temperaturanforderungen bieten wir FFKM-O-Ringe aus Perfluorelastomer. Die konkrete Mischung wird anhand Ihrer Betriebsbedingungen ausgewählt.
Ein ergänzendes Prüfkriterium ist der Druckverformungsrest bei Dichtungen. Aussagekräftig sind Werte nur zusammen mit den jeweiligen Prüfbedingungen.
Bemusterung und Nachweise vereinbaren
Legen Sie fest, welche Maße, Werkstoffkennwerte und Nachweise für Ihre Freigabe erforderlich sind. Auch bei Normteilen hängt der Umfang der Prüfung von Ihrer Anwendung ab. Anforderungen an Lebensmittel-, Trinkwasser- oder andere regulierte Anwendungen müssen für die konkrete Mischung und den vorgesehenen Kontakt belegt sein.
Angebot, Liefertermin und wiederkehrende Abrufe
Für die Angebotserstellung benötigen wir eine abgestimmte Spezifikation und Mengenplanung. Verfügbarkeit, Bemusterungsumfang und Liefertermine klären wir für die angefragte Position. Bei laufendem Serienbedarf können Rahmenverträge, Abrufmengen und eine Bevorratung vereinbart werden.
Passende Dichtungen und Formteile aus unserem Sortiment
Wo statt eines Runddichtrings eine flächige Abdichtung gefragt ist, finden Sie bei uns passende Flachdichtungen für Flansch- und Deckelverbindungen. Für individuelle Geometrien jenseits genormter O-Ringe realisieren wir Gummiformteile nach Zeichnung in denselben Werkstoffen wie NBR, EPDM, FKM und Silikon — abgestimmt auf Medium, Temperatur und Druck Ihrer Anwendung.
Für die dynamische Abdichtung rotierender Wellen liefern wir außerdem Wellendichtringe und Simmerringe nach DIN 3760. Dichtringe in Sonderdurchmessern außerhalb der Normreihen entstehen aus Rundschnur als vulkanisierter Endlosring – mehr dazu unter Gummischnüre und Rundschnüre.
Passend zu O-Ringen liefern wir Gummistopfen zum Verschließen von Bohrungen, Gummischnüre und Rundschnüre als Meterware sowie Formdichtungen nach Zeichnung.
Für die Serienmontage unterstützt unser Leitfaden zur beschädigungsarmen O-Ring-Montage die Prüfung von Montageweg, Hilfsmitteln und Arbeitsanweisung.
Bei einer Ersatz- oder Änderungsanfrage unterstützt der Leitfaden O-Ring-Schäden systematisch einordnen die Trennung von Befund und vermuteter Ursache.
Für die Bevorratung und Kennzeichnung finden Sie Hinweise unter Dichtungen lagern und ISO 2230 einordnen.
Von der Bemusterung zur laufenden Serienversorgung
Für Ihren Serienbedarf stimmen wir Ausführung, Freigabe und Abrufe gemeinsam ab. Wir begleiten Ihr Projekt von der ersten Bemusterung bis zur wiederkehrenden Lieferung — auf Grundlage der vereinbarten Spezifikation.
Noch kein fertiger Bauteilentwurf? Unsere Produktentwicklung und Konstruktion begleitet Sie von der Aufgabenstellung bis zum serienfähigen Konzept.
- Serienlieferung nach Zeichnung
- Rahmenverträge mit Abrufen
- Gleichbleibende Qualität über alle Lose
- 01
Muster & Machbarkeit
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.
- 02
Erstbemusterung
Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
- 03
Serienlieferung
Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.
Bewährt in laufenden Serienlieferungen
Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:
Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.
Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Zeichnungen & CAD-Dateien laden Sie direkt mit Ihrer Anfrage hoch
Spezifikationen
| Werkstoffe | NBR, EPDM, FKM (Viton), Silikon, FFKM, PTFE-ummantelt |
| Durchmesser | Norm- und Sonderabmessungen nach Anfrage |
| Schnurstärken | Nach vereinbarter Maßreihe oder Zeichnung |
| Normen | ISO 3601 (vormals DIN 3771) |
| Temperaturbereich | Nach Datenblatt der konkreten Mischung und Einsatzbedingungen |
| Vorpressung | Nach Einbausituation und Auslegung |
| Ausführung | Normgrößen und Sonderabmessungen; Verfügbarkeit nach Anfrage |
| Vorlagen | Zeichnung, CAD-Daten oder Muster |
| Qualitätssicherung | nach ISO 9001 Qualitätsstandards |
Unser Sortiment
Normgrößen und Sonderabmessungen erhalten Sie in unterschiedlichen Werkstoffen. Nennen Sie uns Maße, Betriebsbedingungen und Mengenbedarf, damit wir die passende Ausführung und Verfügbarkeit klären können.
Neben allen gängigen Standardgrößen sind auch Sondergrößen aus den verschiedenen Werkstoffen erhältlich.
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Welche Angaben benötigen Sie für eine O-Ring-Anfrage?
Bitte nennen Sie Innendurchmesser, Schnurstärke, Werkstoffvorgabe oder Betriebsbedingungen sowie Jahresbedarf und Abrufmengen. Fügen Sie vorhandene Zeichnungen, Datenblätter, erforderliche Nachweise und Ihren Wunschtermin bei.
Welche O-Ring-Werkstoffe sind verfügbar?
Wir bieten O-Ringe unter anderem aus NBR, EPDM, FKM, Silikon und FFKM an. Die geeignete Mischung und ihre Verfügbarkeit klären wir anhand von Medium, Temperatur, Druck und erforderlichen Freigaben.
Liefern Sie O-Ringe nach Maß und als Sonderanfertigung?
Wir prüfen Sonderabmessungen nach Ihrer Zeichnung, Ihrem Muster oder Ihren Maßangaben. Bei abweichenden Querschnitten stimmen wir auch die geeignete Dichtungsbauform mit Ihnen ab.
Für welchen Temperaturbereich eignen sich die O-Ringe?
Der zulässige Temperaturbereich ergibt sich aus der konkreten Mischung und den Einsatzbedingungen. Geben Sie Betriebsmedium, Dauerbetriebstemperatur und kurzzeitige Spitzen an; eine allgemeine NBR- oder FKM-Angabe ersetzt keine Werkstofffreigabe.
Sind O-Ringe sofort lieferbar?
Verfügbarkeit und Liefertermin bestätigen wir für die konkrete Abmessung, Mischung und Menge. Teilen Sie uns einen dringenden Bedarf mit, damit wir die verfügbaren Möglichkeiten prüfen können.
Liefern Sie auch große Stückzahlen?
Wir begleiten wiederkehrenden O-Ring-Serienbedarf mit abgestimmten Mengen und Abrufen. Jahresbedarf, Losgrößen und Terminplanung bilden die Grundlage des Angebots.
Wie läuft die Erstbemusterung ab?
Den Bemusterungs- und Prüfumfang stimmen wir anhand Ihrer Spezifikation ab. Vereinbaren Sie vor dem Serienstart die benötigten Muster, Nachweise und Freigabekriterien.
Sind Rahmenverträge mit Abrufen möglich?
Für wiederkehrenden Bedarf können wir Rahmenverträge mit abgestimmten Abrufen vereinbaren. Eine mögliche Bevorratung und Wiederbeschaffungszeiten klären wir für die jeweiligen Positionen.
