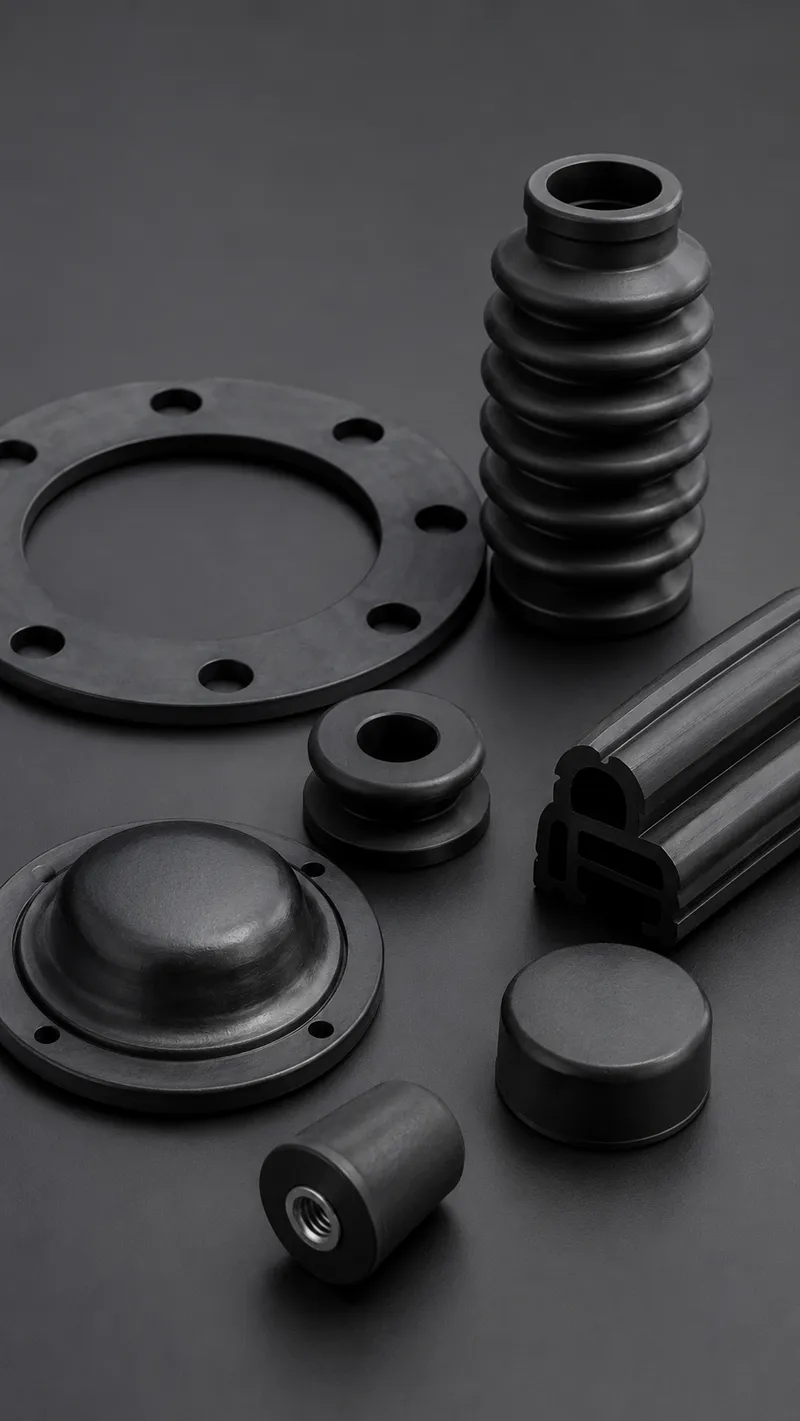

EPDM-Formteile nach Zeichnung
Zeichnungen & CAD-Dateien (PDF, DXF, STEP) direkt im Formular anhängen
EPDM-Formteile nach Zeichnung erhalten Sie bei B+V für industrielle Außen-, Sanitär- und HLK-Anwendungen in der Heizungs-, Lüftungs- und Klimatechnik. Wir stimmen Dichtgeometrie und Werkstoffmischung auf Ihren Einbauraum ab und begleiten das Bauteil vom Erstmuster bis zur Serienversorgung.
Für die Auswahl nennen Sie uns Medienkontakt, Einsatztemperatur, mechanische Belastung und geforderte Freigaben. Ergänzen Sie Zeichnung oder Muster um Jahresbedarf und gewünschte Abrufmengen. So können wir Bemusterung und Versorgung von Beginn an mit Ihrem Serienbedarf abstimmen.
Ihre Vorteile auf einen Blick
EPDM behält seine Elastizität auch bei langer Einsatzdauer im Freien und ist die erste Wahl für dauerhaften Außeneinsatz.
Sehr gute Beständigkeit gegen Heißwasser und Wasserdampf macht EPDM ideal für Sanitär-, Heizungs- und HLK-Anwendungen.
Mischungen nach KTW-BWGL und W270 sowie Brandschutzvarianten sind verfügbar. Nennen Sie uns die geforderten Freigaben im Lastenheft.
Wir stimmen Mischung und Härte (typischerweise 50 bis 80 Shore A) auf Medium, Einsatztemperatur und mechanische Belastung ab.
Wir liefern EPDM-Formteile als Erstmuster und Kleinserie ebenso wie in Großserie und als wiederkehrende Abrufe im Rahmenvertrag.
Auf Basis Ihrer Zeichnung, STEP-Datei oder eines Musters erhalten Sie in der Regel innerhalb von 48 Stunden ein technisch geprüftes Angebot.
Technische Hinweise zu EPDM-Formteilen und EPDM-Dichtungen
EPDM zeichnet sich durch eine sehr gute Beständigkeit gegen Witterung, Ozon, UV-Strahlung sowie Heißwasser und Wasserdampf aus. Die Werkstoffauswahl orientiert sich an Ihrem Lastenheft — wir berücksichtigen Druckverformungsrest, Härtegrad (typischerweise 50 bis 80 Shore A), Mediumkontakt, Toleranzanforderungen und nötige Freigaben. Für Trinkwasseranwendungen sind Mischungen nach KTW-BWGL und W270 verfügbar, für Brandschutzanwendungen entsprechende Spezialmischungen.
EPDM ist nicht beständig gegen Mineralöle, Kraftstoffe, Fette und unpolare Lösungsmittel. Für solche Anwendungen empfehlen wir Alternativen wie NBR, HNBR oder FKM. Werkstoffdatenblätter, Materialfreigaben und Zertifikate stellen wir auf Anforderung nach den geltenden Normen und ISO-9001-Qualitätsstandards bereit.
Typische EPDM-Bauteile entstehen im Compression Moulding, Transfermoulding oder Injection Moulding — abhängig von Geometrie, Stückzahl, Toleranzanforderung und Werkstoff. Wir beraten Sie zur wirtschaftlichsten Methode für Ihren Anwendungsfall und begleiten den Übergang vom Erstmuster bis zur stabilen Serienversorgung.
EPDM-Dichtungen für HLK-Anwendungen
In der Heizungs-, Lüftungs- und Klimatechnik (HLK) dichten EPDM-Komponenten Lüftungskanäle, Klimageräte, Rohrdurchführungen und Flanschverbindungen zuverlässig ab. Die Beständigkeit gegen Ozon, Witterung und Heißwasser macht EPDM zur ersten Wahl für HLK-Dichtungen — auch bei dauerhaft erhöhten Temperaturen im Heizungsumfeld. Flanschdichtungen aus EPDM realisieren wir nach Zeichnung oder Norm-Vorgabe in der passenden Härte.
EPDM-Formteile nach Maß und EPDM-Dichtungen nach Zeichnung
EPDM-Formteile nach Maß und EPDM-Dichtungen liefern wir nach Zeichnung, Muster oder STEP-Datei für Ihre Baugruppe. Mischung, Geometrie und Prüfkriterien werden anhand von Medienkontakt, Einsatzbedingungen und erforderlichen Nachweisen abgestimmt. Nennen Sie Jahresbedarf und Abrufmengen, damit Bemusterung, technische Freigabe und wiederkehrende Versorgung gemeinsam geplant werden können.
Wenn das Formteil mit Trinkwasser in Kontakt kommt, sollten die Nachweise für Trinkwasseranwendungen bereits mit der Zeichnung und den Einsatzbedingungen abgestimmt werden.
Für Anwendungen mit Öl-, Fett- oder Kraftstoffkontakt, bei denen EPDM-Gummi nicht beständig ist, eignen sich ölbeständige Werkstoffalternativen wie NBR-Formteile oder FKM-Formteile. Wir prüfen mit Ihnen den passenden Werkstoff für Ihre Anwendung.

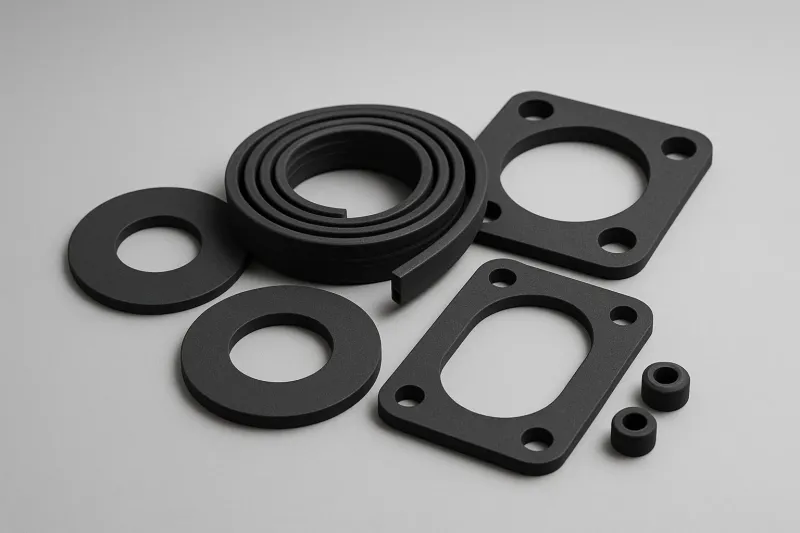

EPDM-Dichtungen liefern wir als Profil-, Flach- und Flanschdichtungen; passende Flachdichtungen und weitere Gummiformteile nach Zeichnung finden Sie auf den jeweiligen Produktseiten.
Komplexe Dichtgeometrien mit Nuten oder Dichtlippen realisieren wir als Formdichtungen nach Zeichnung.
EPDM-Formteil, Zuschnitt oder Profil: Welcher Produktweg passt?
Für eine räumliche Bauteilgeometrie mit Dichtlippen, Nuten oder weiteren Funktionsbereichen ist die Formteilzeichnung der Ausgangspunkt. Bei einer ebenen Kontur aus Plattenmaterial unterstützt Sie die Auswahl unter EPDM-Zuschnitte nach Zeichnung
Bei einem durchlaufenden Querschnitt mit definierter Lieferlänge führt die Auswahl zu Gummi- und Dichtungsprofilen
Von der Bemusterung zur laufenden Serienversorgung
Für Ihren Serienbedarf stimmen wir Ausführung, Freigabe und Abrufe gemeinsam ab. Wir begleiten Ihr Projekt von der ersten Bemusterung bis zur wiederkehrenden Lieferung — auf Grundlage der vereinbarten Spezifikation.
Noch kein fertiger Bauteilentwurf? Unsere Produktentwicklung und Konstruktion begleitet Sie von der Aufgabenstellung bis zum serienfähigen Konzept.
- Serienlieferung nach Zeichnung
- Rahmenverträge mit Abrufen
- Gleichbleibende Qualität über alle Lose
- 01
Muster & Machbarkeit
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.
- 02
Erstbemusterung
Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
- 03
Serienlieferung
Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.
Bewährt in laufenden Serienlieferungen
Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:
Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.
Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Zeichnungen & CAD-Dateien laden Sie direkt mit Ihrer Anfrage hoch
Spezifikationen
| Werkstoff | EPDM (Ethylen-Propylen-Dien-Kautschuk) |
| Temperaturbereich | ca. -40 °C bis +130 °C (mischungsabhängig) |
| Härte | 50 bis 80 Shore A |
| Beständig gegen | Witterung, Ozon, UV, Heißwasser, Wasserdampf |
| Freigaben auf Wunsch | Trinkwasser (KTW-BWGL, W270), Brandschutz |
| Nicht beständig gegen | Mineralöle, Kraftstoffe, Fette, unpolare Lösungsmittel |
| Vorlagen | Zeichnung, CAD-/STEP-Daten oder Muster |
| Qualitätssicherung | nach ISO 9001 Qualitätsstandards |
| Angebot | in der Regel innerhalb von 48 Stunden |
Eigenschaften
EPDM kombiniert hohe Witterungs-, Ozon- und UV-Beständigkeit mit einer sehr guten Eignung für Heißwasser und Wasserdampf. Der Werkstoff verfügt über sehr gute elektrische Isolationseigenschaften und eine ausgeprägte Alterungsstabilität — auch im Außeneinsatz.
Typische Anwendungen
EPDM-Formteile werden in Bau- und Sanitärtechnik, HLK, Solar- und Heizungsanlagen sowie für Außenanwendungen eingesetzt — etwa als Profil- und Flachdichtungen, Membranen, Schläuche oder Schwingungsentkopplungen.
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Wofür eignet sich EPDM besonders gut?
EPDM ist die erste Wahl für Außen-, Sanitär-, Trinkwasser- und HLK-Anwendungen. Der Werkstoff zeigt eine sehr hohe Beständigkeit gegen Witterung, Ozon, UV-Strahlung sowie Heißwasser und Wasserdampf und behält seine Elastizität auch bei langer Einsatzdauer im Freien.
Wofür ist EPDM nicht geeignet?
EPDM ist nicht beständig gegen Mineralöle, Fette, Kraftstoffe und unpolare Lösungsmittel. Für Anwendungen mit Öl- oder Kraftstoffkontakt prüfen wir mit Ihnen Alternativen wie NBR, HNBR oder FKM (Viton®).
Welcher Temperaturbereich ist für EPDM üblich?
Übliche EPDM-Mischungen decken einen Bereich von etwa -40 °C bis +130 °C ab. Peroxidisch vernetzte Mischungen erreichen höhere Dauereinsatztemperaturen. Der konkrete Bereich hängt von Mischung, Vernetzungssystem und Lastenheft Ihrer Anwendung ab.
Gibt es EPDM-Mischungen mit Trinkwasserfreigabe?
Ja, EPDM-Mischungen mit Trinkwasserfreigabe nach KTW-BWGL und Prüfungen nach DVGW-Arbeitsblatt W270 sind verfügbar. Bitte teilen Sie uns die geforderten Freigaben in Ihrem Lastenheft mit, dann stimmen wir die Werkstoffmischung darauf ab.
Ab welcher Stückzahl liefern Sie EPDM-Formteile nach Zeichnung?
Die passende Liefer- und Abrufmenge wird für Ihre Geometrie und den geplanten Serienbedarf abgestimmt. Nennen Sie Jahresbedarf, Losgröße und Serienstart. Der erforderliche Musterumfang wird vor der Freigabe gemeinsam festgelegt.
Wie schnell erhalten wir ein Angebot für EPDM-Formteile?
Nach Eingang Ihrer Anfrage prüfen wir Zeichnung, Einsatzbedingungen und die noch offenen technischen Angaben. Den Angebots- und Liefertermin stimmen wir anhand des Klärungsumfangs mit Ihnen ab. Mit Zeichnungsstand, Medienkontakt und Jahresbedarf erleichtern Sie die Bearbeitung.
Welche Dichtungen eignen sich für HLK-Anwendungen?
Für HLK-Anwendungen (Heizung, Lüftung, Klima) eignen sich EPDM-Dichtungen besonders gut, da der Werkstoff ozon-, witterungs- und heißwasserbeständig ist. Typische Einsätze sind Lüftungskanäle, Klimageräte, Rohrdurchführungen und Flanschverbindungen.
Bieten Sie Flanschdichtungen aus EPDM an?
Ja, Flanschdichtungen aus EPDM erhalten Sie bei uns nach Zeichnung oder Norm-Vorgabe — in der zur Anwendung passenden Härte und auf Wunsch mit Trinkwasserfreigabe. EPDM eignet sich für Flanschverbindungen in Wasser-, Heißwasser- und HLK-Systemen.
Liefern Sie EPDM-Formteile nach Maß und nach Zeichnung?
Ja. Wir liefern EPDM-Formteile nach Maß und EPDM-Dichtungen nach Zeichnung, Muster oder STEP-Datei — als Profil-, Flach- und Flanschdichtungen, Membranen oder Schwingungselemente. Die witterungs-, UV- und ozonbeständige EPDM-Mischung wählen wir passend zu Außen-, Sanitär- oder HLK-Anwendung aus, auf Wunsch mit Trinkwasserfreigabe.
Wo kann ich EPDM-Gummi kaufen bzw. EPDM-Formteile bestellen?
EPDM-Formteile für Ihren Serienbedarf können Sie mit Zeichnung, Muster oder STEP-Datei bei uns anfragen. Ergänzen Sie Einsatzbedingungen, Jahresbedarf und Abrufmengen. Wir stimmen Ausführung, Bemusterung und Angebot mit Ihnen ab.
Liefern Sie auch große Stückzahlen?
Ja, wir stimmen wiederkehrende Serienlieferungen nach Zeichnung und größere Jahresbedarfe mit Ihnen ab. Nennen Sie geplante Stückzahlen, Abrufmengen und Serienstart. Ausführung und erforderliche Nachweise werden vor der Freigabe gemeinsam festgelegt.
Wie läuft die Erstbemusterung ab?
Nach Eingang Ihrer Zeichnung prüfen wir Machbarkeit und wählen die passende EPDM-Mischung — etwa witterungsbeständig für außen oder mit Trinkwasserfreigabe. Sie erhalten Erstmuster zur Freigabe, auf Wunsch mit Erstmusterprüfbericht; danach startet die Serienlieferung.
Sind Rahmenverträge mit Abrufen möglich?
Rahmenverträge und wiederkehrende Abrufe stimmen wir anhand Ihres Serienbedarfs ab. Dazu gehören Artikelstand, Bedarfshorizont, Losgrößen und Lieferplanung. Konditionen und Zusagen ergeben sich aus der vereinbarten Rahmenregelung.
Ergänzend zum EPDM-Sortiment finden Sie auf den folgenden Produktseiten passende Bauteile und Werkstoffalternativen.
