Gummiformteile nach Zeichnung

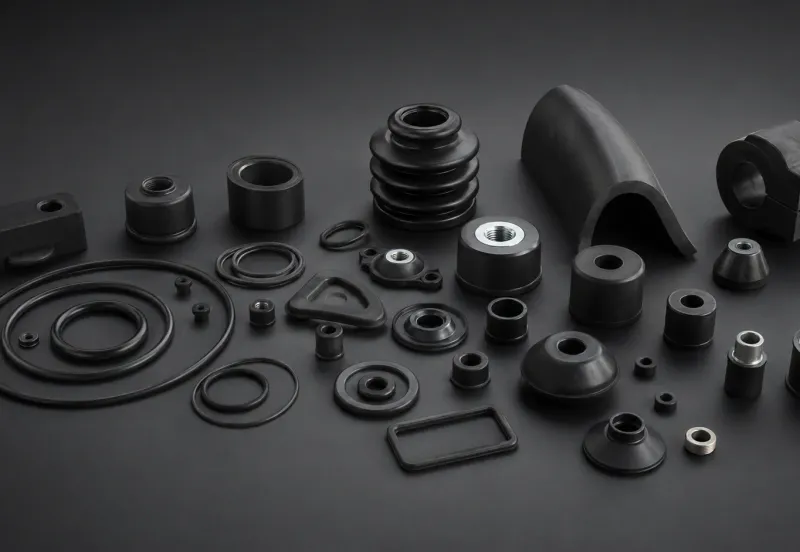

Gummiformteile sind individuell ausgelegte Bauteile aus Elastomeren — eingesetzt als Dichtungen, Profile, Puffer, Membranen, Faltenbälge und Funktionselemente in nahezu jedem industriellen Bereich. Sie vereinen Elastizität mit Beständigkeit gegen Medien, Temperatur und mechanische Belastung und werden in vielfältigen Geometrien und Werkstoffen ausgeführt.
Bei B+V erhalten Sie Gummiformteile nach Zeichnung oder Muster — in NBR, EPDM, FKM (Viton), NR, SBR und Silikon sowie Spezialmischungen für Brandschutz, Trinkwasser und Lebensmittelkontakt. Vom Prototyp bis zur Großserie begleiten wir Sie bei Werkstoffauswahl, Auslegung und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
Ob Sie nach Gummi-Formteilen, Formteilen aus Gummi oder allgemein nach Elastomer-Formteilen suchen — gemeint ist dieselbe Leistung: individuelle Formteile aus dem für Ihre Anwendung passenden Elastomer-Werkstoff, ausgelegt nach Zeichnung, CAD-Daten oder Muster.
Ihre Vorteile auf einen Blick
NBR, EPDM, FKM (Viton), NR, SBR und Silikon — plus Spezialmischungen für Kontakt-, Brandschutz- und Trinkwasseranwendungen.
Kleinmengen für die Auslegung, skalierbare Liefermengen für die Serie — beides aus einer Hand.
Anwendungsnahe Beratung zu Medienbeständigkeit, Temperatur, Härte und gesetzlichen Freigaben.
Anhand Ihrer Zeichnung oder Ihres Musters erhalten Sie innerhalb von 48 Stunden (werktags) eine belastbare Rückmeldung.
Für eilige Bedarfsfälle organisieren wir verkürzte Liefer- und Bemusterungszeiten.
Aus Lieferantenketten mit ISO 9001 Qualitätsmanagement — inklusive Werkstoffzeugnissen und EMPB auf Wunsch.
Auswahl und Auslegung von Gummiformteilen
Die Qualität eines Gummiformteils hängt von drei Faktoren ab: der Wahl des passenden Elastomers, der maßgenauen Geometrie und einer konsistenten Werkstoffmischung. Wir unterstützen Sie bei allen drei Punkten — vom ersten Anforderungsprofil bis zur Serienauslieferung.
Werkstoffauswahl nach Anforderungsprofil
Der richtige Werkstoff ergibt sich aus dem konkreten Einsatzfall. Maßgeblich sind Medienkontakt, Temperaturbereich, mechanische Beanspruchung und Anforderungen an die Alterungs- bzw. Witterungsbeständigkeit. Für ölhaltige Medien empfiehlt sich NBR, für Wasser und Heißdampf EPDM, für aggressive Chemikalien und hohe Temperaturen FKM. Für kontaktrelevante Anwendungen stehen Spezialmischungen mit Lebensmittel-, Trinkwasser- und Brandschutzfreigaben zur Verfügung.
Geometrie, Maßhaltigkeit und Toleranzen
Gummiformteile werden in einer Bandbreite an Geometrien ausgeführt — von rotationssymmetrischen Bauteilen über komplexe 3D-Formen bis hin zu Hart-Weich-Verbundbauteilen mit Metalleinlegern. Toleranzen richten sich nach DIN ISO 3302-1 (Klassen M1 bis M4), die jeweilige Klasse stimmen wir gemeinsam mit Ihnen auf den Einsatzzweck ab.
Vom Prototyp zur Serie
Für Erstmuster und kleine Stückzahlen liefern wir kostengünstige Prototypen, mit denen Sie das Bauteil im realen Einsatz prüfen können. Sobald die Auslegung steht, begleiten wir die Skalierung auf Serie inklusive Rahmenabrufen und definierten Wiederbeschaffungszeiten — damit Ihre Versorgungssicherheit auch bei laufenden Projekten verlässlich bleibt.
Vulkanisierte Gummiteile und Spritzgussteile aus Gummi
Gummiformteile sind vulkanisierte Gummiteile: Erst die Vulkanisation verleiht dem Elastomer seine dauerhafte Elastizität und Beständigkeit. Je nach Geometrie, Werkstoff und Stückzahl entstehen die Bauteile als Spritzgussteile aus Gummi oder im Form- bzw. Transferpressverfahren — welcher Weg für Ihr Bauteil wirtschaftlich ist, klären wir in der Anfragephase. Neben den gängigen Werkstoffen liefern wir auch Formteile aus Butylkautschuk (IIR), der sich durch besonders geringe Gasdurchlässigkeit auszeichnet.
Qualitätssicherung und Dokumentation
Alle Werkstoffe stammen aus Lieferantenketten, die nach ISO 9001 Qualitätsstandards arbeiten. Auf Wunsch erhalten Sie Werkstoffzeugnisse, Konformitätserklärungen sowie Erstmusterprüfberichte (EMPB) nach VDA-Vorgabe. Bei sicherheitskritischen Bauteilen unterstützen wir bei der Spezifikation und dokumentieren die relevanten Prüfungen vollständig.
Sonderanfertigung und Gummiformteile nach Maß
Neben Standardgeometrien realisieren wir Gummiformteile nach Maß und Sonderanfertigungen exakt nach Ihrer Zeichnung oder einem vorhandenen Muster. Als Lieferant für individuelle Elastomer-Formteile begleiten wir Sie von der Werkstoffauswahl über die Auslegung bis zur Serie – auch für kleine Stückzahlen und Sonderquerschnitte.
Soll Ihr Gummiformteil aus einem bestimmten Werkstoff bestehen, finden Sie weitere Details auf den jeweiligen Materialseiten: NBR-Formteile für ölbeständige Anwendungen, EPDM-Formteile für Wasser und Heißdampf, FKM-Formteile für aggressive Chemikalien und hohe Temperaturen sowie Silikon-Formteile für Kontakt- und Hochtemperaturanwendungen.
Zu den häufig angefragten Formteilen zählen auch Gummitüllen und Kabeldurchführungen, die Kabel an Blech- und Gehäusedurchbrüchen schützen. Für höchste Verschleißanforderungen liefern wir Formteile außerdem aus Polyurethan – siehe Vulkollan- und PU-Formteile.
Eckdaten
Von der Kleinserie bis zur Großserie
Ob kleine Losgrößen oder Großserie: Wir liefern Gummiformteile nach Zeichnung nach Ihrer Zeichnung in gleichbleibender Qualität — von der ersten Bemusterung bis zur laufenden Serienbelieferung.
- Serienlieferung nach Zeichnung
- Rahmenverträge mit Abrufen
- Gleichbleibende Qualität über alle Lose
- 01
Muster & Machbarkeit
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.
- 02
Erstbemusterung
Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
- 03
Serienlieferung
Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.
Bewährt in laufenden Serienlieferungen
Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:
Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.
Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Zeichnungen & CAD-Dateien laden Sie direkt mit Ihrer Anfrage hoch
Spezifikationen
| Werkstoffe | NBR, EPDM, FKM, NR, SBR, Silikon (HTV/LSR) |
| Temperaturbereich | -50 °C bis +200 °C, kurzzeitig bis +250 °C (je nach Werkstoff) |
| Härtebereich | 30 bis 90 Shore A |
| Vorlagen | Zeichnung, CAD-Daten oder Muster |
| Losgrößen | Einzelteil bis Großserie |
| Toleranzen | nach DIN ISO 3302-1 (Klassen M1–M4) |
| Freigaben (auf Anfrage) | FDA, EG 1935/2004, KTW, USP Class VI |
| Qualitätssicherung | nach ISO 9001 Qualitätsstandards |
| Lieferzeit | Angebot in 48 h, Express auf Anfrage |
Bewährt in zahlreichen Branchen
Werkstoffberatung inklusive
Wir helfen Ihnen, den passenden Elastomer-Werkstoff für Ihr Bauteil auszuwählen — neutral und anwendungsnah.
Unsere Werkstoffberatung ist Teil jedes Angebots: Wir gleichen Ihr Anforderungsprofil (Medium, Temperatur, mechanische Belastung, gesetzliche Vorgaben) mit den verfügbaren Mischungen ab und schlagen die wirtschaftlich und technisch passende Lösung vor.
- Medienbeständigkeit: Öle, Kraftstoffe, Säuren, Laugen, Heißwasser, Dampf
- Temperaturbereich von -50 °C bis +200 °C, kurzzeitig bis +250 °C (je nach Werkstoff)
- Härte von 30 bis 90 Shore A in fein abgestuften Klassen
- Branchenspezifische Freigaben: FDA, EG 1935/2004, KTW, USP Class VI
Sonderlösungen & Verbundteile
Komplexere Geometrien, Hart-Weich-Verbund oder Gummi-Metall-Bauteile — auf Wunsch in einem abgestimmten Prozess.
Wenn ein klassisches Gummiformteil an seine Grenzen kommt, lohnt sich der Blick auf Verbundlösungen. Wir realisieren auch Gummi-Metall-Verbindungen mit Direktvulkanisation, Mehrkomponenten-Bauteile in 2K- und 3K-Verfahren sowie Bauteile mit eingelegten Versteifungen.
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Was sind Gummiformteile?
Gummiformteile sind individuell ausgelegte Bauteile aus Elastomeren — typischerweise Dichtungen, Profile, Puffer, Membranen, Faltenbälge oder Funktionselemente. Sie werden in einer Bandbreite an Geometrien und Werkstoffen ausgeführt und kommen in nahezu jedem industriellen Bereich zum Einsatz.
Welche Werkstoffe sind für Gummiformteile verfügbar?
Wir bieten alle gängigen Elastomere: NBR (ölbeständig), EPDM (heißwasser- und witterungsbeständig), FKM/Viton (chemikalien- und hochtemperaturbeständig), NR und SBR (allgemeiner Maschinenbau) sowie Silikon in HTV und LSR. Für Anwendungen mit Lebensmittel-, Trinkwasser-, Brandschutz- oder Medizinkontakt stehen Spezialmischungen mit den jeweiligen Freigaben zur Verfügung.
Liefern Sie Gummiformteile nach Zeichnung?
Ja. Gummiformteile nach Zeichnung sind unser Standardfall — wir arbeiten mit klassischen technischen Zeichnungen genauso wie mit CAD-Daten (STEP, IGES, STL). Wenn Sie keine Zeichnung haben, genügt uns auch ein vorhandenes Muster zur Reproduktion.
Wie schnell erhalte ich ein Angebot?
Anfragen mit Zeichnung oder Muster beantworten wir in der Regel innerhalb von 48 Stunden mit einem belastbaren Angebot inklusive Werkstoffempfehlung und Lieferzeit. Für eilige Bedarfsfälle ist eine schnellere Rückmeldung auf Anfrage möglich.
Gibt es eine Mindestabnahmemenge?
Die sinnvolle Losgröße richtet sich nach Geometrie, Werkstoff und Werkzeugaufwand. Unser Schwerpunkt liegt auf wiederkehrenden Serienbedarfen — von der Erstbemusterung bis zur laufenden Serienbelieferung mit Rahmenverträgen und Abrufen. Kontaktieren Sie uns für eine projektbezogene Aussage zu Ihrer Stückzahl.
Welche Härtegrade sind verfügbar?
Gummiformteile sind im Härtebereich von 30 bis 90 Shore A verfügbar, in fein abgestuften Klassen. Die geeignete Härte richtet sich nach dem Einsatzzweck — weichere Mischungen für statische Dichtungen, härtere für mechanisch belastete Bauteile. Wir beraten Sie zur optimalen Härteklasse für Ihre Anwendung.
Welche Temperaturbereiche decken Gummiformteile ab?
Der Gesamtbereich reicht von -50 °C bis +250 °C — abhängig vom Werkstoff. NBR ist bis ca. +100 °C einsetzbar, EPDM bis ca. +130 °C (peroxidisch vernetzt bis +150 °C), Silikon dauerhaft bis +200 °C, FKM dauerhaft bis ca. +200 °C und kurzzeitig bis +250 °C. Für extreme Tieftemperaturanwendungen stehen modifizierte Mischungen zur Verfügung.
Beraten Sie auch bei der Werkstoffauswahl?
Ja, Werkstoffberatung ist Teil unseres Angebots. Wir gleichen Ihr Anforderungsprofil (Medienkontakt, Temperatur, mechanische Belastung, gesetzliche Vorgaben) mit den verfügbaren Mischungen ab und empfehlen die wirtschaftlich und technisch passende Lösung.
Erhalten wir Werkstoffzeugnisse und Konformitätserklärungen?
Auf Wunsch erhalten Sie Werkstoffzeugnisse (3.1 nach EN 10204), Konformitätserklärungen sowie Erstmusterprüfberichte (EMPB) nach VDA-Vorgabe. Für sicherheitskritische oder regulierte Anwendungen dokumentieren wir die relevanten Prüfungen vollständig.
Liefern Sie Gummiformteile nach Maß und Sonderanfertigungen?
Ja. Als Lieferant für individuelle Elastomer-Formteile realisieren wir Gummiformteile nach Maß und Sonderanfertigungen nach Zeichnung oder Muster – vom Prototyp bis zur Serie, inklusive Werkstoffberatung und Auslegung.
Was ist der Unterschied zwischen Gummiformteilen und Gummi-Formteilen?
Es gibt keinen — Gummiformteile, Gummi-Formteile, Formteile aus Gummi und Elastomer-Formteile bezeichnen dieselben individuell ausgelegten Bauteile aus Elastomeren. Welche Schreibweise Sie verwenden, spielt für Ihre Anfrage keine Rolle.
Welche Bauteile zählen zu Gummiformteilen?

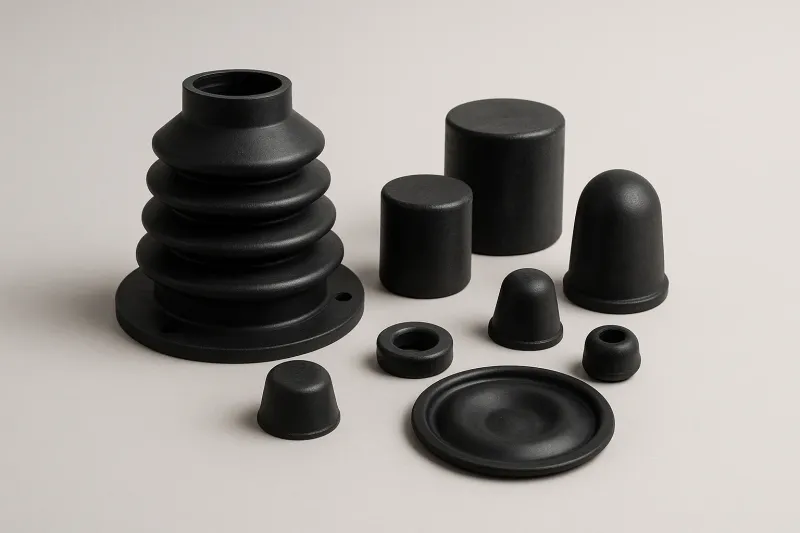

Zu den Gummiformteilen zählen unter anderem Dichtungen, Profile, Puffer, Membranen, Faltenbälge und Funktionselemente. Sie werden in einer Bandbreite an Geometrien und Werkstoffen ausgeführt und in nahezu jedem industriellen Bereich eingesetzt.
Liefern Sie auch große Stückzahlen?
Ja. Wir liefern von der Kleinserie bis zur Großserie — auch als wiederkehrende Serienlieferung nach Zeichnung. Nennen Sie uns in Ihrer Anfrage die geplanten Stückzahlen und Abrufmengen, Sie erhalten innerhalb von 48 Stunden ein Angebot.
Wie läuft die Erstbemusterung ab?
Nach technischer Prüfung Ihrer Zeichnung erhalten Sie Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht (EMPB) nach VDA-Vorgabe. Nach Ihrer Freigabe startet die Serienlieferung in dokumentierter, gleichbleibender Qualität.
Sind Rahmenverträge mit Abrufen möglich?
Ja. Für laufende Serienbedarfe vereinbaren wir Rahmenverträge mit flexiblen Abrufen — inklusive abgestimmter Bevorratung, damit Ihre Disposition auch bei schwankenden Stückzahlen planbar bleibt.
