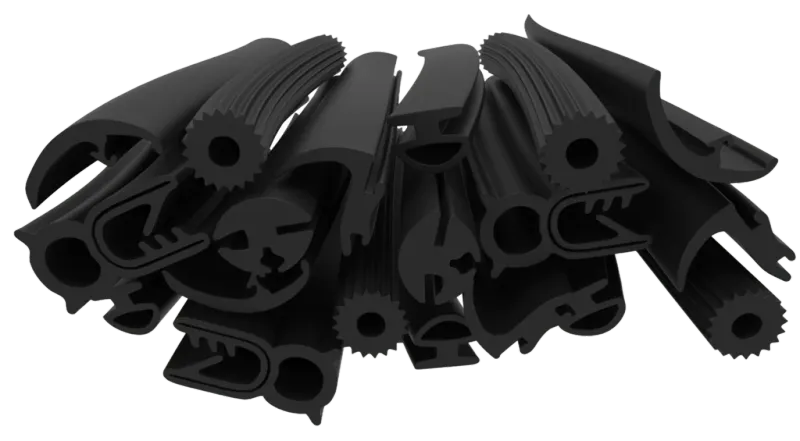

Gummiprofile als Meterware und nach Zeichnung
Zeichnungen & CAD-Dateien (PDF, DXF, STEP) direkt im Formular anhängen
Gummiprofile als Meterware und nach Zeichnung erhalten Sie bei B+V für Türen, Klappen, Gehäuse, Fenster und industrielle Baugruppen. Wir liefern Dichtungsprofile, Hohlprofile, Kantenschutz- und Sonderprofile aus Vollgummi, Moosgummi oder geeigneten weiteren Werkstoffen. Querschnitt, Einbausituation und Lieferform stimmen wir auf Ihren wiederkehrenden Bedarf ab.
Senden Sie uns Profilzeichnung oder Muster zusammen mit Einbauspalt, Befestigungsart, Einsatzbedingungen und Jahresbedarf in Metern oder konfektionierten Längen. Für bereits festgelegte Spezialaufgaben finden Sie weitere Angaben unter Gummi-Hohlprofile, Kantenschutzprofile und Silikonprofile.
Ihre Vorteile auf einen Blick
Geometrie, Aufnahme und Dichtfunktion gemeinsam betrachten.
Lieferform passend zu Ihrem Montageablauf und wiederkehrenden Bedarf abstimmen.
Medien, Reinigung und Temperaturbedingungen in die Auswahl einbeziehen.
Freigabestand, Losgrößen und Abrufe als gemeinsame Grundlage festhalten.
Gummiprofile auswählen: Querschnitt, Einbau und Lieferform
Ein Hohlprofil muss zur Schließbewegung passen.
Vergleichen Sie den Querschnitt mit dem geöffneten und geschlossenen Einbauspalt. Wandstärke, Hohlraum und Befestigung beeinflussen das Verhalten gemeinsam; die Härte ist nur ein Auswahlmerkmal.
Was ist ein Gummiprofil – und wann passt Meterware?
Ein Gummiprofil besitzt entlang seiner Länge einen weitgehend gleichbleibenden Querschnitt. Es kann abdichten, Kanten schützen, eine Scheibe einfassen oder Bauteile elastisch voneinander trennen. Als Meterware lässt es sich auf die benötigte Länge bringen; für wiederkehrende Montagen können auch abgestimmte Fixlängen oder konfektionierte Ausführungen sinnvoll sein.
Die Entscheidung beginnt mit der Funktion und nicht mit dem ähnlichsten Bild im Katalog. Ein Profil muss zur Aufnahme, Gegenfläche und Bewegung passen. Ändert sich der Querschnitt räumlich oder werden gezielte dreidimensionale Funktionsbereiche benötigt, kann stattdessen eine Formdichtung nach Zeichnung oder ein anderes Gummiformteil die passende Lösung sein.
Welche Profilfamilie passt zur Aufgabe?
Profilfamilien unterscheiden sich nach ihrer Funktion und Befestigung. Ein U-Profil kann eine Kante umfassen, ein Hohlprofil kann über seine Geometrie nachgeben und ein Fassungsprofil muss zu den angrenzenden Bauteilen passen. Der Familienname ist eine Orientierung; die konkrete Querschnittszeichnung bleibt für die Auswahl entscheidend.
Prüfen Sie auch Eckbereiche und Übergänge: Ein Profil, das auf einer geraden Strecke passt, kann sich in einer engen Kontur anders verhalten. Beschreiben Sie deshalb den gesamten Verlauf und nicht nur ein kurzes gerades Musterstück. Die passende Lösung wird aus Querschnitt, Funktion und Einbausituation eingegrenzt.
- Dichtungsprofil: Kontakt zwischen Tür, Klappe oder Gehäuseteilen herstellen. Für die Auswahl klären: Einbauspalt, Gegenfläche, Schließbewegung und Befestigung.
- Hohlprofil: Nachgiebige Dichtkontur über einen Hohlraum im Querschnitt. Für die Auswahl klären: Außenkontur, Wandbereiche, Verformungsweg und verfügbare Kraft.
- Kantenschutzprofil: Kante umfassen und gegen direkten Kontakt abschirmen. Für die Auswahl klären: Kantenstärke, Verlauf, Eckradien und Halteanforderung.
- Fassungs- oder Fensterprofil: Scheibe und Rahmen über eine abgestimmte Kontur aufnehmen. Für die Auswahl klären: Scheiben- und Rahmengeometrie, Aufnahme und Montagekonzept.
- Kederprofil: Kontur über Keder und passende Aufnahme befestigen. Für die Auswahl klären: Kedernut, Verlauf, Zugrichtung und Funktion des übrigen Querschnitts.
Der Einbauspalt bestimmt die erforderliche Verformung
Der Einbauspalt ist der Abstand, den das Profil im geschlossenen Zustand überbrücken soll. Er beeinflusst zusammen mit dem freien Querschnitt, wie stark die Dichtkontur verformt wird. Neben dem Nennmaß sind mögliche Unterschiede entlang der Kontur und zwischen den Bauteilen wichtig.
Geben Sie die kleinste und größte zu erwartende Einbausituation an, soweit bekannt. An einer Stelle darf das Profil nicht ohne ausreichenden Kontakt bleiben und an einer anderen unzulässig stark zusammengedrückt werden. Eine pauschale Verformungsvorgabe für alle Querschnitte ist deshalb nicht sinnvoll. Für die Abstimmung helfen ein Einbauschnitt und Angaben zur Schließbewegung.
Für einen schematisch axial zusammengedrückten Querschnitt mit gleichen Bezugsflächen gilt: Verformungsweg = freie Profilhöhe minus Einbauspalt. Betrachten Sie außerdem die Grenzlagen: kleinste Profilhöhe mit größtem Spalt und größte Profilhöhe mit kleinstem Spalt. Null oder negative Überdeckung bedeutet in diesem Modell fehlenden geometrischen Kontakt. Diese Betrachtung zeigt, welche Zustände geprüft werden müssen; sie gibt keine allgemein zulässige Verformung und keine Schließkraft vor.
Warum die Schließkraft nicht allein von der Härte abhängt
Die zum Schließen benötigte Kraft hängt sowohl vom Werkstoff als auch vom Querschnitt ab. Wandbereiche, Lippen, Hohlräume und Kontaktflächen beeinflussen die Nachgiebigkeit. Eine reine Härteangabe erlaubt deshalb keinen sicheren Vergleich zweier unterschiedlich geformter Dichtungsprofile.
Berücksichtigen Sie Scharniere, Verschlüsse und die Nachgiebigkeit des Gehäuses. Wird die erforderliche Verformung nur mit hoher Kraft erreicht, kann das gesamte Montagesystem betroffen sein. Beschreiben Sie deshalb die vorhandenen Kraftgrenzen und die gewünschte Handhabung. Bei Hohlprofilen aus Gummi wird die Verformbarkeit besonders durch die Querschnittsgeometrie mitbestimmt; bei zelligen Werkstoffen sind weitere Materialkennwerte relevant.
Vollgummi, Moosgummi oder ein kombinierter Querschnitt?
Vollgummi besitzt einen kompakten Aufbau; Moosgummi eine zellige Struktur. Diese Unterschiede beeinflussen, wie ein Profil unter Druck nachgibt. Welche Ausführung passt, hängt unter anderem von Einbauspalt, erforderlicher Kontaktkraft, Medienkontakt und Rückstellverhalten ab. Ein möglichst weiches Material ist nicht automatisch die beste Dichtung.
Bei einer kombinierten Ausführung können Befestigungs- und Dichtbereiche unterschiedliche Aufgaben übernehmen. Die konkrete Materialkombination und Verbindung werden für die Anwendung abgestimmt. Fragen Sie deshalb nicht nur nach einer Härte, sondern beschreiben Sie, welcher Bereich halten und welcher Bereich nachgeben soll. Bei zelligen Materialien gehören außerdem die Eigenschaften der konkreten Qualität zur Beurteilung; allgemeine Materialnamen reichen nicht aus.
Werkstoffauswahl nach Witterung, Medien und Reinigung
Der Werkstoff eines Gummiprofils wird nach seinem vollständigen Einsatzprofil ausgewählt. Dazu gehören Außen- oder Innenanwendung, Kontaktmedien, Reinigung und Temperaturbedingungen. EPDM, NBR, Silikon, CR und weitere Qualitäten unterscheiden sich in ihren Eigenschaften; die konkrete Mischung ist für die endgültige Beurteilung entscheidend.
Erfassen Sie auch gelegentliche Einflüsse, etwa Montagehilfen oder Reinigungsmittel. Ein Profil kann gegenüber dem normalen Betriebsmedium geeignet sein und durch einen anderen Kontakt dennoch beeinträchtigt werden. Unsere Elastomerübersicht unterstützt die Vorauswahl. Ist Silikon bereits vorgesehen, führt die Auswahl über Silikonprofile nach Zeichnung und als Meterware. Benötigte Kontakt- oder Brandschutznachweise nennen Sie möglichst zu Beginn der Anfrage.
Kantenschutz, Scheibengummi und Keder richtig anfragen
Bei Kantenschutzprofilen bestimmen Kantenstärke, Verlauf und vorgesehene Haltefunktion die Auswahl. Bei Scheibengummi müssen Scheibe, Rahmen und Profilaufnahme zusammenpassen. Ein Keder wird über seine passende Aufnahme gehalten. Für alle drei Aufgaben ist deshalb ein Einbauschnitt aussagekräftiger als die Angabe einer äußeren Profilbreite.
Nennen Sie Rundungen, Übergänge und Montagezugang. Bei Fassungsprofilen kann auch das Montagekonzept mit einem zugehörigen Füllkeder relevant sein. Ob eine vorhandene Standardkontur passt oder eine andere Geometrie erforderlich ist, klären wir anhand dieser Angaben. Spezifische Hinweise zur Kantenaufnahme finden Sie bei unseren Kantenschutzprofilen; reine runde Dichtkonturen unter Gummischnüre und Rundschnüre.
Meterware, Fixlängen, Ringe oder Rahmen?
Die Lieferform beeinflusst Montageaufwand und Wiederholbarkeit. Meterware bietet Flexibilität beim Ablängen; vereinbarte Fixlängen können wiederkehrende Arbeitsgänge vereinfachen. Bei geschlossenen Konturen müssen darüber hinaus Stoß, Ecke oder Verbindung zum vorgesehenen Einsatz passen.
Eine Verbindung ist nicht allein durch die Benennung als Ring oder Rahmen ausreichend spezifiziert. Zeichnen Sie Lage und Funktion der Stoßstellen ein und beschreiben Sie, ob dort eine Dichtfunktion erforderlich ist. Für Ihre Anfrage sind Bedarf in Metern, Anzahl und Länge der Abschnitte oder Stückzahl geschlossener Konturen hilfreicher als eine unklare Gesamtmenge. Werkstoff, Ausführung und Lieferbarkeit werden für das konkrete Profil abgestimmt.
Montage und Lagerung: die Geometrie erhalten
Ein passender Profilquerschnitt kann seine Aufgabe nur erfüllen, wenn er ohne Beschädigung und in der vorgesehenen Lage montiert wird. Verdrehen, unkontrolliertes Dehnen und ungeeignete Werkzeuge können die Kontur oder den Sitz verändern. Bei selbstklebenden Ausführungen sind außerdem Untergrund und Verwendungszweck der Klebung zu klären.
Eine Klebeschicht darf nicht ohne Prüfung als dauerhafte Halte- oder Dichtverbindung eingeplant werden. Stimmen Sie Belastung, Oberfläche und Umgebungsbedingungen ab. Für Lagerung und Verarbeitung gelten die Hinweise der konkreten Qualität. Pauschale Lagerfristen für sämtliche Gummiprofile oder Klebeausrüstungen wären nicht sachgerecht. Halten Sie die Zuordnung von Material, Profilstand und Lieferlos für wiederkehrende Montageprozesse nachvollziehbar.
Denkbeispiel: eine Gehäuseklappe mit wechselndem Spalt
Angenommen, eine regelmäßig geöffnete Gehäuseklappe hat entlang ihres Umfangs unterschiedliche Spaltmaße und ihre Verschlüsse können nur eine begrenzte Schließkraft aufbringen. In diesem schematischen Beispiel wäre ein massiver Querschnitt mit hoher Härte nicht allein deshalb geeignet, weil sein Außenmaß den Spalt überbrückt.
Zu prüfen wären ein passender Verformungsweg, die Rückstellung und der sichere Sitz im geöffneten Zustand. Ein Hohlquerschnitt oder eine zellige Ausführung wären denkbare Prüfoptionen, keine vorweggenommene Lösung. Das Erstmuster müsste im vorgesehenen Aufbau auf Montage, Schließverhalten und Dichtaufgabe beurteilt werden.
Profilzeichnung und Muster für die Serienanfrage vorbereiten
Eine vollständige Profilanfrage zeigt freien Querschnitt und Einbauzustand. Außenbreite und Höhe allein reichen bei Hohlkammern, Dichtlippen oder Klemmkonturen meist nicht aus. Kennzeichnen Sie funktionskritische Maße und legen Sie fest, welche Angaben am freien Profil und welche im montierten Zustand beurteilt werden sollen.
Ein Muster erleichtert die Zuordnung, besonders wenn keine aktuelle Zeichnung vorliegt. Teilen Sie mit, ob es bereits verwendet wurde; Alterung, Dehnung oder bleibende Verformung können die ursprüngliche Geometrie verändern. Für die Bemusterung stimmen wir Prüfmerkmale und Freigabekriterien gemeinsam ab.
- Querschnittszeichnung oder Muster sowie Verlauf, Eckbereiche und Befestigung.
- Einbauspalt beziehungsweise Aufnahmegeometrie und vorhandene Kraftgrenzen.
- Werkstoffvorgabe oder Einsatzprofil mit Medien, Reinigung und Temperaturbedingungen.
- Jahresbedarf in Metern oder Stückzahlen, Lieferform, Losgrößen und Serienstart.
Von der Profilfreigabe zu wiederkehrenden Abrufen
Für wiederkehrenden Profilbedarf sollten Querschnitt, Materialqualität und Lieferform eindeutig freigegeben sein. Eine erfolgreiche Musterprüfung schafft die gemeinsame Grundlage für Folgeabrufe, wenn Prüfaufbau und Kriterien nachvollziehbar festgehalten werden. Ändern sich Gegenbauteil, Spalt oder Reinigungsprozess, sollte die Freigabe entsprechend überprüft werden.
Wir stimmen Rahmenverträge, Abrufgrößen und gegebenenfalls Lagerbevorratung mit Ihnen ab. Die Hinweise zur Bemusterung und zum Serienanlauf helfen, technische Freigabe und Versorgung zu verbinden. Zur Vertiefung zeigt der Profilkatalog von Trelleborg, warum Profile anhand von Material, Aufnahme und Geometrie eingeordnet werden. Seine Produktmaße sind keine B+V-Sortimentszusage.
Benötigen Sie statt eines durchlaufenden Profils ein räumliches Bauteil, führen EPDM-Formteile und NBR-Formteile zu werkstoffbezogenen Angeboten.
Für entsprechend geeignete Aufgaben stehen außerdem Silikon-Formteile zur Auswahl. Wenn bewegliche Maschinenelemente abgedeckt werden sollen, finden Sie den eigenen Produktweg bei Faltenbälgen.
Für geschlossene Gehäusekonturen zeigt der Produktbereich Dichtungsrahmen nach Zeichnung, wie Ecken, Übergänge und Einbauzustand gemeinsam spezifiziert werden.
Bei wiederkehrenden Profilabrufen unterstützt der Leitfaden Elastomerteile nachvollziehbar lagern die Abstimmung von Verpackung, Identität und Zustandsprüfung.
Von der Bemusterung zur laufenden Serienversorgung
Für Ihren Serienbedarf stimmen wir Ausführung, Freigabe und Abrufe gemeinsam ab. Wir begleiten Ihr Projekt von der ersten Bemusterung bis zur wiederkehrenden Lieferung — auf Grundlage der vereinbarten Spezifikation.
Noch kein fertiger Bauteilentwurf? Unsere Produktentwicklung und Konstruktion begleitet Sie von der Aufgabenstellung bis zum serienfähigen Konzept.
- Serienlieferung nach Zeichnung
- Rahmenverträge mit Abrufen
- Gleichbleibende Qualität über alle Lose
- 01
Muster & Machbarkeit
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.
- 02
Erstbemusterung
Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
- 03
Serienlieferung
Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.
Bewährt in laufenden Serienlieferungen
Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:
Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.
Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Zeichnungen & CAD-Dateien laden Sie direkt mit Ihrer Anfrage hoch
Spezifikationen
| Werkstoffe | EPDM, Silikon, NBR, Neopren/CR, NR, PVC, SBR |
| Ausführungen | Vollgummi, Moosgummi, PVC |
| Härte kompakter Qualitäten | 15 bis 70 Shore A, je nach Material und Ausführung; nicht auf alle zelligen Qualitäten übertragen |
| Profilarten | Dichtungs-, Fenster-, Karosserie-, Kantenschutz- und Kederprofile |
| Kantenschutz-Klemmbereich | 0,5 bis 6 mm Blechstärke, je nach Profil; Aufnahme prüfen |
| Nachweise und Sonderqualitäten | Trinkwasser, Lebensmittelkontakt oder elektrische Leitfähigkeit: konkrete Qualität und Nachweise abstimmen |
| Lieferform | Meterware (Ringware/Rollen) oder konfektioniert |
| Vorlagen | Zeichnung oder Muster |
| Qualitätssicherung | nach ISO 9001 Qualitätsstandards |
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Liefern Sie Gummiprofile als Meterware?
Ja, wir liefern Gummiprofile als Meterware und in abgestimmten konfektionierten Ausführungen. Nennen Sie Querschnitt, Werkstoff beziehungsweise Einsatzbedingungen sowie Bedarf und gewünschte Lieferform. Welche Geometrie lieferbar ist, klären wir anhand Ihrer Zeichnung oder Ihres Musters.
Welche Angaben benötigen Sie zur Auswahl eines Dichtungsprofils?
Für ein Dichtungsprofil benötigen wir Querschnitt und Einbausituation sowie Einsatzbedingungen und Lieferbedarf. Besonders wichtig sind Einbauspalt, Befestigung und die vorgesehene Schließbewegung. Bei begrenzter Kraft teilen Sie auch die Randbedingungen der Verschlüsse oder Montage mit.
Was unterscheidet Vollgummi von Moosgummi?
Vollgummi hat einen kompakten Aufbau, Moosgummi eine zellige Struktur. Die Ausführungen verhalten sich bei Verformung unterschiedlich und müssen passend zu Dichtaufgabe und Einbausituation ausgewählt werden. Materialname oder Härte allein erlauben keine vollständige Funktionsbewertung.
Können Sonderprofile nach Zeichnung angeboten werden?
Ja, wir bieten Gummiprofile nach Zeichnung für kundenspezifische Querschnitte und wiederkehrende Bedarfe. Kennzeichnen Sie die kritischen Bereiche und ergänzen Sie eine Darstellung des Einbauzustands. Machbarkeit, Werkstoff und Lieferform werden für die konkrete Geometrie abgestimmt.
Kann ein vorhandenes Profil anhand eines Musters zugeordnet werden?
Ein Muster kann als Ausgangspunkt für die Profilzuordnung dienen. Ergänzen Sie den Einsatzfall und teilen Sie mit, ob das Muster neu oder gebraucht ist. Bei verformten oder gealterten Teilen müssen ursprüngliche Maße und Werkstoffeigenschaften gegebenenfalls gesondert geklärt werden.
Sind Hohlprofile grundsätzlich leichter zu schließen?
Die Schließkraft hängt vom gesamten Querschnitt, vom Werkstoff und von der vorgesehenen Verformung ab. Ein Hohlraum kann die Nachgiebigkeit beeinflussen, ist aber keine pauschale Garantie für eine passende Schließkraft. Entscheidend ist das Verhalten in Ihrer Einbausituation.
Sind Profile mit selbstklebender Ausrüstung möglich?
Eine selbstklebende Ausrüstung kann je nach Profil und Anwendung abgestimmt werden. Nennen Sie Untergrund, Temperaturbedingungen und Belastung sowie die Aufgabe der Klebung. Eine Montagehilfe sollte nicht ungeprüft als dauerhafte tragende oder dichtende Verbindung behandelt werden.
Wie planen wir Gummiprofile für wiederkehrende Serienabrufe?
Legen Sie freigegebenen Querschnitt, Materialqualität, Lieferform und Jahresbedarf gemeinsam fest. Dazu kommen Losgrößen, Abrufrhythmus und Anforderungen an die Prüfung. Wir stimmen Rahmenverträge und gegebenenfalls Lagerbevorratung für den geplanten Bedarf mit Ihnen ab.
Tiefer in das Thema einsteigen
Passende Ergänzungsprodukte im Überblick
Kontakt
Senden Sie uns Ihre Anfrage
Zeichnung, Einsatzbedingungen und Bedarf genügen für den Start. Wir prüfen Ihre Angaben und melden uns mit einem Angebot oder Rückfragen.
Ihre Anfrage
Diese Angaben helfen uns bei Ihrem Angebot
- Zeichnung, CAD-Datei oder Muster
- Werkstoff und Härte, falls bekannt
- Einsatzbedingungen wie Medium und Temperatur
- Stückzahl oder Jahresbedarf
- Wunschtermin
Offene Angaben klären wir gemeinsam.
