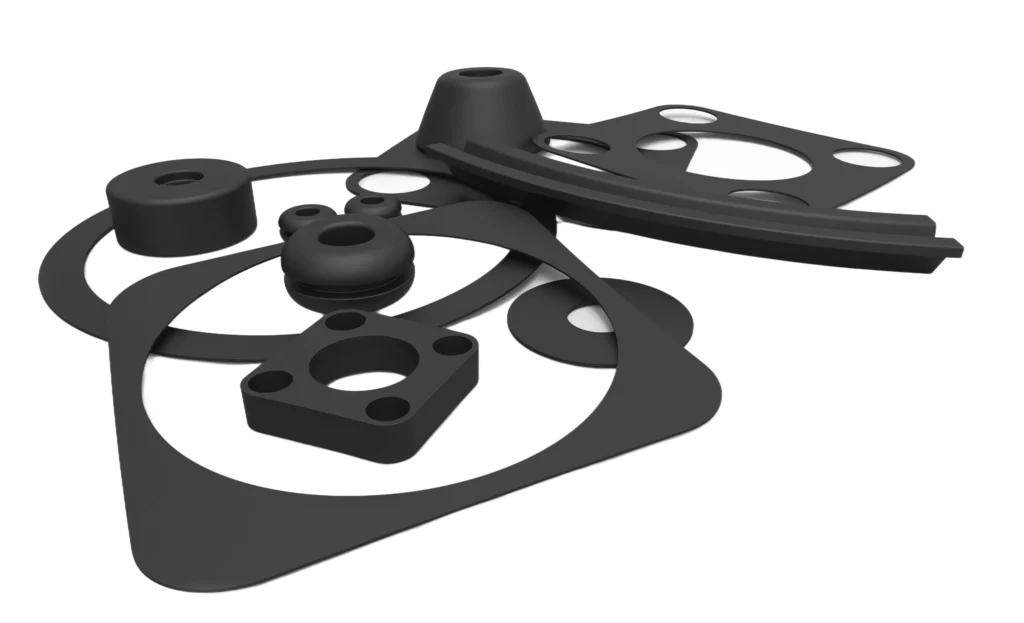

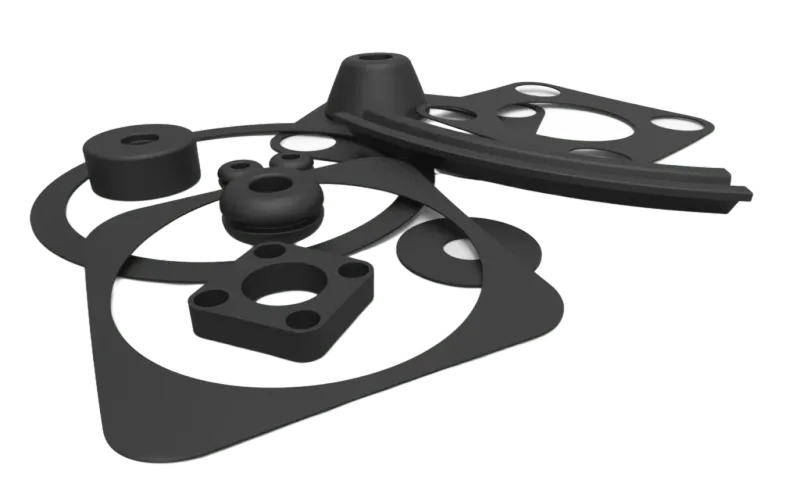

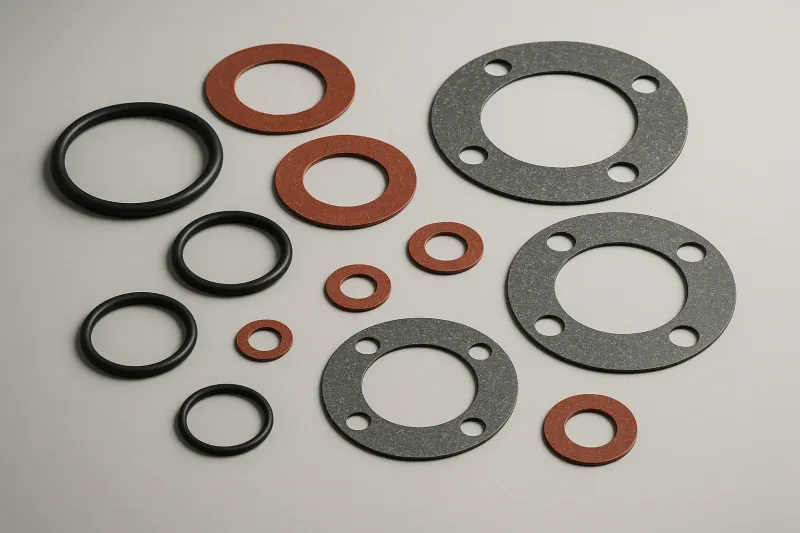

Flachdichtungen, Stanzteile und Zuschnitte
Die Hauptfunktion von Flachdichtungen besteht darin, undichte Stellen zu verhindern und eine Abdichtung zwischen zwei Flächen sicherzustellen. Dies kann dazu beitragen, das Austreten von Flüssigkeiten oder Gasen zu verhindern und gleichzeitig die Integrität der abgedichteten Baugruppen zu gewährleisten.
Flachdichtungen, Gummi-Stanzteile und Gummi-Zuschnitte liefern wir nach Maß — nach Zeichnung, Muster oder CAD-Daten in reproduzierbarer Qualität. Ob Gummi-Flachdichtung, PTFE- oder Silikon-Dichtung: Sie erhalten Ihre Dichtung nach Maß im passenden Werkstoff und in der benötigten Stückzahl.
Ob Gummidichtung, Gummi-Flachdichtung, PTFE- oder Silikon-Dichtung: Sie erhalten Ihre Gummidichtung nach Maß als Gummi-Stanzteil oder Gummi-Zuschnitt — nach Zeichnung, Muster oder CAD-Daten.
Preise auf Anfrage: Flachdichtungen kalkulieren wir individuell – abhängig von Werkstoff, Geometrie und Stückzahl. Jetzt unverbindlich Angebot anfordern – Sie erhalten Ihr Angebot innerhalb von 48 Stunden.
Ihre Vorteile auf einen Blick
Bei hohen Stückzahlen wirtschaftlich gestanzt, bei komplexen Konturen präzise wasserstrahlgeschnitten.
NBR, EPDM, FKM, Silikon, PTFE, Klingersil sowie Grafit- und Faserverbundwerkstoffe für jeden Medien- und Temperaturbereich.
Rund, oval, rechteckig oder Freiform nach Zeichnung, Muster oder CAD-Daten (DXF, DWG, STEP, IGES).
Für viele Konturen stellen wir Prototypen kurzfristig zur Freigabe bereit.
Plattenware als Halbzeug für den flexiblen Zuschnitt in Konstruktion und Instandhaltung.
Von der Erstbemusterung bis zur laufenden Serienversorgung mit Rahmenverträgen und dokumentierten Spezifikationen.
Flachdichtungen nach Maß: Verfahren, Werkstoffe und Zuschnitte
Die Bauteilfunktion wird stark durch Materialauswahl und Verfahren bestimmt. Bei hohen Stückzahlen ist das Stanzen besonders wirtschaftlich, während Wasserstrahlzuschnitte bei komplexen Konturen und kleineren Serien Vorteile bieten. Für Dichtanwendungen betrachten wir Temperatur, Medienkontakt, Flächenpressung und zulässige Toleranzen immer als Gesamtanforderung.
Auf Wunsch liefern wir abgestimmte Prototypen und serienfähige Datensätze, damit Flachdichtungen, Stanzteile und Zuschnitte ohne Umwege in Ihre Montageprozesse integriert werden können.
So erhalten Sie eine durchgängige Lösung von der Erstbemusterung bis zur laufenden Serienversorgung mit klar definierten Spezifikationen für Material, Kontur und Qualitätssicherung.
Für Service- und Instandhaltungsfälle können wir außerdem Ersatzteilvarianten mit kurzen Lieferzeiten einplanen. Das ist besonders hilfreich, wenn unterschiedliche Anlagenstände mit variierenden Dichtungsgeometrien versorgt werden müssen.
PTFE-Flachdichtungen
PTFE-Flachdichtungen zeichnen sich durch eine nahezu universelle Chemikalienbeständigkeit und einen breiten Temperaturbereich von -200°C bis +260°C aus. Das Material ist physiologisch unbedenklich und wird daher häufig in der Lebensmittel-, Pharma- und Chemieindustrie eingesetzt. PTFE-Dichtungen bieten eine niedrige Reibung. PTFE neigt konstruktionsbedingt zum Kaltfluss; durch begrenzte Flächenpressung, gefüllte PTFE-Qualitäten oder expandiertes PTFE (ePTFE) lässt sich das Kriechverhalten sicher beherrschen. Beständig ist PTFE gegen praktisch alle Medien — mit Ausnahme von geschmolzenen Alkalimetallen und elementarem Fluor. Wir liefern PTFE-Flachdichtungen als Zuschnitte nach Zeichnung, als Stanzbauteile oder aus Dichtungsplatten in verschiedenen Stärken.
Silikon-Flachdichtungen
Silikon-Flachdichtungen eignen sich besonders für Anwendungen mit hohen Temperaturanforderungen (-60 °C bis +200 °C, kurzzeitig bzw. mit Spezialqualitäten bis +230 °C) und dort, wo Lebensmitteltauglichkeit oder medizinische Reinheit gefordert ist. Silikonwerkstoffe behalten ihre Elastizität über einen weiten Temperaturbereich bei und zeigen eine hervorragende Alterungs- und Ozonbeständigkeit. Typische Einsatzfelder sind Apparate in der Lebensmittelverarbeitung, Medizintechnik und Lüftungstechnik. Silikon-Flachdichtungen liefern wir in verschiedenen Shore-Härten und Plattendicken — als Zuschnitt, Stanzteil oder konfektioniert nach Ihren Vorgaben.

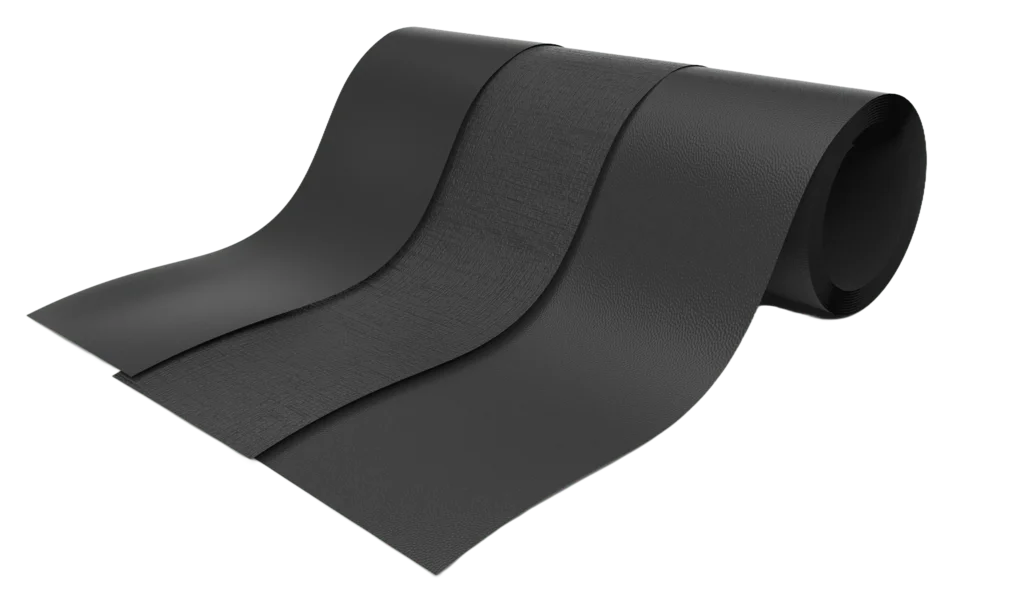

Dichtungsplatten und Plattenmaterial
Neben fertig zugeschnittenen Flachdichtungen bieten wir Dichtungsplatten als Halbzeug für den eigenen Zuschnitt an. Das Sortiment umfasst Elastomerplatten aus NBR, EPDM, FKM, Silikon und PTFE, Faserverbund- und Grafitwerkstoffe und vieles mehr. Dichtungsplatten eignen sich für Instandhaltungsteams, die flexibel vor Ort Dichtungen anfertigen müssen, sowie für Konstruktionsbüros, die Prototypen und Kleinserien eigenständig herstellen.
PTFE als Halbzeug erhalten Sie bei uns auch direkt: PTFE-Platten und PTFE-Zuschnitte nach Maß liefern wir in verschiedenen Stärken. Elastomerplatten als Rollen- und Plattenware finden Sie unter Gummiplatten und Gummimatten nach Maß.
Gummi-Flachdichtungen, Stanzteile und Zuschnitte nach Maß
Eine Gummi-Flachdichtung realisieren wir als Dichtung nach Maß exakt zu Ihrer Kontur — rund, oval, rechteckig oder als Freiformgeometrie. Aus Elastomeren wie NBR, EPDM, FKM und Silikon entstehen so Gummi-Stanzteile und Gummi-Zuschnitte, die ohne Nacharbeit in Ihre Baugruppe passen. Bei hohen Stückzahlen ist das Stanzen besonders wirtschaftlich, bei komplexen Konturen und Kleinserien bietet der Wasserstrahlzuschnitt Vorteile. So erhalten Sie Flachdichtungen nach Maß von der Einzelanfertigung bis zur Serie — nach Zeichnung, Muster oder CAD-Daten in ISO 9001 Qualitätsstandards.
Benötigen Sie statt einer Flachdichtung ein dreidimensionales Formteil, finden Sie passende Gummiformteile nach Zeichnung in unserem Sortiment.
Dichtungen nach Zeichnung
Dichtungen nach Zeichnung sind unser Standardweg zur passgenauen Flachdichtung: Sie senden uns eine technische Zeichnung, CAD-Daten (DXF/STEP) oder ein Muster – wir setzen daraus die Dichtung in Werkstoff, Stärke und Kontur um. Je nach Stückzahl und Geometrie kommt Stanzen oder Wasserstrahlschneiden zum Einsatz. So erhalten Sie Dichtungen nach Zeichnung vom Einzelstück für die Instandhaltung bis zur laufenden Serie – reproduzierbar nach ISO 9001 Qualitätsstandards, mit dokumentierten Spezifikationen für Wiederholbestellungen.
Eckdaten
Von der Kleinserie bis zur Großserie
Ob kleine Losgrößen oder Großserie: Wir liefern Flachdichtungen, Stanzteile und Zuschnitte nach Ihrer Zeichnung in gleichbleibender Qualität — von der ersten Bemusterung bis zur laufenden Serienbelieferung.
- Serienlieferung nach Zeichnung
- Rahmenverträge mit Abrufen
- Gleichbleibende Qualität über alle Lose
- 01
Muster & Machbarkeit
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.
- 02
Erstbemusterung
Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
- 03
Serienlieferung
Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.
Bewährt in laufenden Serienlieferungen
Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:
Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.
Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Spezifikationen
| Werkstoffe | NBR, EPDM, FKM, Silikon, PTFE, Klingersil, Grafit- und Faserverbundwerkstoffe |
| Verfahren | Stanzen, Wasserstrahlschneiden |
| Konturen | rund, oval, rechteckig, Freiform |
| Temperaturbereich | PTFE -200 bis +260 °C, Silikon -60 bis +230 °C (werkstoffabhängig) |
| Datenformate | DXF, DWG, STEP, IGES |
| Prototyp | häufig innerhalb von 24 Stunden |
| Ausführung | Zuschnitte, Stanzteile, Dichtungsplatten als Halbzeug |
| Vorlagen | Zeichnung, CAD-Daten oder Muster |
| Qualitätssicherung | nach ISO 9001 Qualitätsstandards |
Funktion
Flachdichtungen sorgen für eine definierte Abdichtung zwischen Bauteilflächen. Je nach Werkstoff und Flächenpressung können sie Leckagen reduzieren, Druck halten und die Betriebssicherheit technischer Baugruppen stabilisieren.
Formen und Größen
Flachdichtungen sind in verschiedenen Formen und Größen erhältlich, um den spezifischen Anforderungen einer Anwendung gerecht zu werden. Sie können rund, quadratisch, oval oder rechteckig sein, je nach den geometrischen Anforderungen der abzudichtenden Flächen. Sie werden gestanzt oder geschnitten.
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Welche Verfahren werden für Flachdichtungen eingesetzt?
Unsere Flachdichtungen werden per Stanzen und Wasserstrahlschneiden hergestellt. Stanzen ist bei hohen Stückzahlen besonders wirtschaftlich, während der Wasserstrahlzuschnitt bei komplexen Konturen und Kleinserien Vorteile bietet. Beide Verfahren ermöglichen eine reproduzierbar hohe Maßgenauigkeit.
Welche Materialien sind für Flachdichtungen verfügbar?
Wir bieten alle gängigen Dichtungswerkstoffe wie NBR, EPDM, FKM, Silikon, PTFE, Klingersil, Grafitwerkstoffe sowie Faserverbundmaterialien. Die Materialauswahl richtet sich nach Temperatur, Medienkontakt, Flächenpressung und geforderten Toleranzen Ihrer Anwendung.
Können Flachdichtungen nach eigenen CAD-Daten geliefert werden?
Ja, CAD-Daten genügen als Grundlage. Wir arbeiten mit allen gängigen Dateiformaten (DXF, DWG, STEP, IGES). Prototypen können häufig innerhalb von 24 Stunden bereitgestellt werden. Bei Bedarf prüfen wir Ihre Konstruktion auf Optimierungspotenziale.
In welchen Formen und Größen sind Flachdichtungen erhältlich?
Flachdichtungen liefern wir in allen Formen — rund, oval, rechteckig oder als Freiformkontur. Sowohl Kleinteile ab wenigen Millimetern als auch großformatige Dichtungen sind möglich. Die maximale Zuschnittgröße hängt vom Verfahren und Material ab.
Was beeinflusst die Dichtleistung einer Flachdichtung?
Entscheidend sind Materialauswahl, Flächenpressung, Oberflächenrauheit der Gegenflächen und die Ebenheit der Dichtfuge. Wir berücksichtigen Temperatur, Medienkontakt und zulässige Leckrate als Gesamtanforderung, damit die Dichtung im Betrieb zuverlässig funktioniert.
Wann eignen sich PTFE-Flachdichtungen?
PTFE-Flachdichtungen sind die erste Wahl bei aggressiven Chemikalien, hohen Temperaturen (-200°C bis +260°C) und in der Lebensmittel- oder Pharmaindustrie. PTFE ist chemisch nahezu universell beständig und physiologisch unbedenklich. Wir liefern PTFE-Dichtungen als Zuschnitte nach Zeichnung oder aus Plattenware.
Sind Dichtungsplatten als Halbzeug für den eigenen Zuschnitt erhältlich?
Ja, wir bieten Dichtungsplatten aus NBR, EPDM, FKM, Silikon, PTFE sowie Faserverbund- und Grafitwerkstoffen als Halbzeug an. Diese eignen sich für den flexiblen Zuschnitt vor Ort — etwa in der Instandhaltung oder für Prototypen.
Liefern Sie Gummi-Flachdichtungen und Zuschnitte nach Maß?
Ja. Wir liefern Flachdichtungen nach Maß als Gummi-Stanzteile und Gummi-Zuschnitte — nach Zeichnung, Muster oder CAD-Daten. Jede Gummi-Flachdichtung entsteht als Dichtung nach Maß in der gewünschten Kontur und im passenden Werkstoff (NBR, EPDM, FKM, Silikon, PTFE), von der Einzelanfertigung bis zur Serie.
Was ist eine Gummidichtung und in welchen Werkstoffen liefern Sie sie?
Eine Gummidichtung ist eine Flachdichtung aus Elastomer (Gummi). Wir liefern Gummidichtungen nach Maß als Gummi-Stanzteile und Gummi-Zuschnitte in NBR, EPDM, FKM und Silikon — nach Zeichnung, Muster oder CAD-Daten.
Können wir bei Ihnen Gummidichtungen anfertigen lassen?
Ja. Sie können Gummidichtungen und Flachdichtungen nach Maß bei uns anfertigen lassen — nach Zeichnung, Muster oder CAD-Daten, von der Einzelanfertigung bis zur Serie.
Liefern Sie Dichtungen nach Zeichnung?
Ja. Auf Basis Ihrer Zeichnung, CAD-Daten (DXF/STEP) oder eines Musters erhalten Sie Flachdichtungen in Werkstoff, Stärke und Kontur nach Vorgabe – vom Einzelstück bis zur Serie, gestanzt oder wasserstrahlgeschnitten.
Liefern Sie auch große Stückzahlen?
Ja. Wir liefern Flachdichtungen von der Kleinserie bis zur Großserie — nach Zeichnung oder CAD-Daten, auch als wiederkehrende Serienlieferung. Nennen Sie uns in Ihrer Anfrage die geplanten Stückzahlen und Abrufmengen, Sie erhalten innerhalb von 48 Stunden ein Angebot.
Wie läuft die Erstbemusterung ab?
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir zunächst Machbarkeit und Werkstoffauswahl. Anschließend erhalten Sie Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht. Nach Ihrer Freigabe startet die Serienlieferung in gleichbleibender Qualität.
Sind Rahmenverträge mit Abrufen möglich?
Ja. Für wiederkehrenden Bedarf vereinbaren wir Rahmenverträge mit flexiblen Abrufen. So sichern Sie sich Konditionen und Verfügbarkeit und können Ihre Disposition zuverlässig planen.
