Toleranzen für Gummiformteile richtig festlegen
Funktionskritische Maße, Werkzeugtrennung und Prüfung gemeinsam betrachten.
Toleranzen für Gummiformteile beschreiben die zulässige Abweichung eines Bauteilmaßes vom vorgegebenen Nennmaß. Für eine belastbare Zeichnung müssen neben der Toleranzklasse auch die Maßart, die Bauteilfunktion und die Prüfbedingungen feststehen; eine pauschale Toleranzangabe beantwortet diese Fragen nicht.
Haben Sie Fragen zu diesem Werkstoff? Kontakt aufnehmen
Worauf beziehen sich Toleranzen für Gummiformteile?
Die Toleranz betrifft ein bestimmtes Maß an einem bestimmten Bauteil. Legen Sie zuerst fest, welche Maße über Passung, Montage oder Dichtfunktion entscheiden. Bei Gummiformteilen nach Zeichnung sollten diese Funktionsmaße eindeutig erkennbar sein.
ISO 3302-1 beschreibt Maßtoleranzen für geformte, extrudierte und kalandrierte Produkte aus Vollgummi. Die ISO-Veröffentlichung 3302-1:2014 wurde laut ISO 2024 bestätigt. Ihr Anwendungsbereich umfasst nicht automatisch Präzisions-O-Ringe. Dafür ist die jeweilige produktspezifische Normengrundlage zu prüfen.
Formgebundenes Maß oder Formschlussmaß?
Ein formgebundenes Maß wird durch einen Werkzeugbereich bestimmt; ein formschlussgebundenes Maß hängt von der Schließrichtung beziehungsweise dem Zusammenwirken der Werkzeugteile ab. Welche Zuordnung für ein konkretes Maß gilt, lässt sich erst zusammen mit der vorgesehenen Werkzeugtrennung sicher festlegen.
| Maßart | Worauf es ankommt | Angabe für die Anfrage |
|---|---|---|
| Formgebundenes Maß (F) | Die maßbestimmende Kontur liegt innerhalb eines Werkzeugbereichs. | Maß und seine Funktion kennzeichnen; Zuordnung mit Werkzeugkonzept abgleichen. |
| Formschlussgebundenes Maß (C) | Der Werkzeugschluss beeinflusst das Maß. | Schließrichtung und Trennung gemeinsam mit dem Maß betrachten. |
| Funktionsmaß | Ein Maß entscheidet unmittelbar über Einbau oder Funktion. | Zulässige Abweichung und Prüfweise ausdrücklich vereinbaren. |
Die Tabelle erläutert die Abstimmung und enthält keine normativen Grenzwerte. Konkrete Toleranzwerte werden anhand der anzuwendenden Normausgabe und der Maßzuordnung festgelegt.
Wie wählen Sie eine Toleranzklasse?
Die passende Klasse ergibt sich aus der Funktion und der technisch umsetzbaren Ausführung. Die auf unserer Produktseite genannten Klassen M1 bis M4 sind deshalb keine pauschale Zusage für jedes Maß. Kennzeichnen Sie besonders kritische Abmessungen einzeln, statt ohne funktionale Begründung die engste Klasse für das gesamte Teil zu verlangen.
Eine zweckmäßige Anfrage trennt verbindliche Funktionsanforderungen von zunächst gewünschten Werten. So kann in der Produktentwicklung geklärt werden, ob eine andere Geometrie oder Montage die Aufgabe besser erfüllt.
Wie Sie den vereinbarten Leistungsumfang im Angebot einordnen, erläutert unser Beitrag zu Werkzeugkosten und Angebotsumfang.
Beispiel: eine Dichtlippe in einem Gehäuse
Bei einer Dichtlippe sind beispielsweise die Lage zur Anlagefläche und die Einbausituation zu klären. Die Außenkontur kann für die Montage relevant sein, während eine freie, nicht anliegende Fläche eine andere Bedeutung hat. Aus diesem vereinfachten Beispiel folgt keine bestimmte Klasse: Zuerst müssen Funktion und Gegenbauteil beschrieben werden.
Markieren Sie in der Zeichnung die Kontaktzone, die Bezugspunkte und die im Betrieb zulässige Bewegung. Ergänzen Sie, ob das Maß am unbelasteten Teil oder in einem definierten Einbauzustand beurteilt werden soll.
Was gehört zur Maßprüfung?
Eine Maßangabe wird erst mit einer abgestimmten Prüfweise eindeutig beurteilbar. Elastische Bauteile können beim Anlegen eines Messmittels verformt werden. Besprechen Sie deshalb, wo und wie gemessen wird und welcher Bauteilzustand zugrunde liegt. Sichtbare Formtrennungen und Oberflächenanforderungen sollten ebenfalls separat beschrieben werden.
- Aktueller Zeichnungsstand mit eindeutigem Bezugssystem.
- Kennzeichnung der Funktionsmaße und der zugehörigen Gegenbauteile.
- Vorgesehene Norm, Toleranzklasse und gesondert vereinbarte Abweichungen.
- Abgestimmte Messmethode, Bauteilzustand und Dokumentation.
- Musterumfang und Kriterien für die Freigabe.
Die Ergebnisse fließen in die Bemusterung und den Serienanlauf ein. Senden Sie uns die Zeichnung zusammen mit Jahresbedarf und offenen Prüffragen, damit wir die nächsten Schritte abstimmen können.

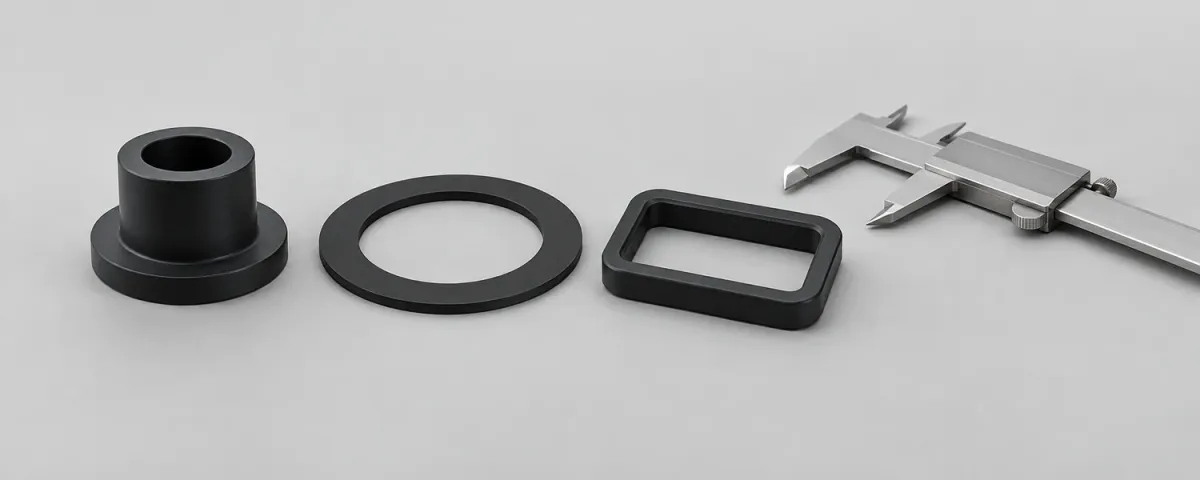

Das Titelbild ist eine KI-Illustration zur Maßprüfung und zeigt keine normative Prüfanordnung.
Benötigen Sie Unterstützung bei der Werkstoffauswahl?
Beratung anfragen →Häufig gestellte Fragen
Gelten dieselben Toleranzen für alle Gummiformteile?
Nein, die Anforderungen werden anhand von Bauteil, Maßart und Funktion festgelegt. Die anzuwendende Norm und mögliche Sondervereinbarungen gehören in die Zeichnungsabstimmung.
Was bedeutet M2 oder M3 bei Gummiformteilen?
M2 und M3 bezeichnen unterschiedliche Toleranzklassen für Formteile nach ISO 3302-1. Ein konkreter Grenzwert ergibt sich erst zusammen mit den maßgeblichen Normangaben und der Maßart.
Kann ein Messschieber das Ergebnis beeinflussen?
Ja, die Messkraft kann ein elastisches Teil verformen. Messstelle, Bauteilzustand und Messmethode sollten deshalb für die Prüfung abgestimmt werden.
Reicht die Toleranzklasse zur Freigabe aus?
Nein, zusätzlich müssen die relevanten Funktions- und Prüfanforderungen feststehen. Die Freigabe sollte sich auf den vereinbarten Zeichnungs- und Musterstand beziehen.
