Gummitüllen und Kabeldurchführungen
Zeichnungen & CAD-Dateien (PDF, DXF, STEP) direkt im Formular anhängen
Gummitüllen schützen Kabel und Leitungen an Durchbrüchen in Blechen und Gehäusen: Sie entschärfen scharfe Kanten, dämpfen Vibrationen und unterstützen die Abdichtung gegen Staub und Spritzwasser. Bei uns erhalten Sie Gummitüllen und Kabeldurchführungen in vielen Standardgrößen sowie als Sonderausführung nach Zeichnung.
Vom Schaltschrank über den Maschinen- und Gerätebau bis zur Fahrzeugtechnik: Wir liefern offene Durchgangstüllen, geschlossene Membrantüllen und Blindstopfen aus EPDM, NBR, Silikon und TPE – abgestimmt auf Bohrungsdurchmesser, Blechstärke und Einsatzumgebung.
Ob Kabeltülle, Durchführungstülle oder Kabeldurchführung aus Gummi – gemeint ist dasselbe Bauteil: ein elastisches Formteil, das Leitungen an Gehäusedurchbrüchen führt und schützt.
Ihre Vorteile auf einen Blick
EPDM für Außenanwendungen, NBR bei Ölkontakt, Silikon für breite Temperaturbereiche, TPE für wirtschaftliche Großserien.
Offene Durchgangstüllen für die Kabeldurchführung, geschlossene Membrantüllen für staubdichte Reservedurchbrüche und Knickschutztüllen für bewegte Leitungen.
Die Tülle entschärft scharfe Blechkanten, dämpft Vibrationen und unterstützt die Abdichtung gegen Staub und Spritzwasser an der Durchführung.
Auslegung über Bohrungsdurchmesser, Blechstärke und Kabeldurchmesser – so sitzt die Tülle fest in der Bohrung und führt die Leitung sicher.
Sondergeometrien, mehrfache Durchführungen oder spezielle Werkstoffe realisieren wir als Formteil nach Zeichnung oder Muster – vom Erstmuster bis zur Serie.
Nennen Sie uns Bohrungsdurchmesser, Blechstärke und Kabeldurchmesser – wir schlagen die passende Größe vor und melden uns kurzfristig.
Bauformen, Werkstoffe und Auswahl von Gummitüllen
Die passende Gummitülle bestimmt sich über drei Maße: den Bohrungsdurchmesser im Blech, die Blechstärke (Nutbreite der Tülle) und den Durchmesser des durchzuführenden Kabels oder Schlauchs. Stimmen diese drei Größen, sitzt die Tülle fest in der Bohrung und führt die Leitung sicher.

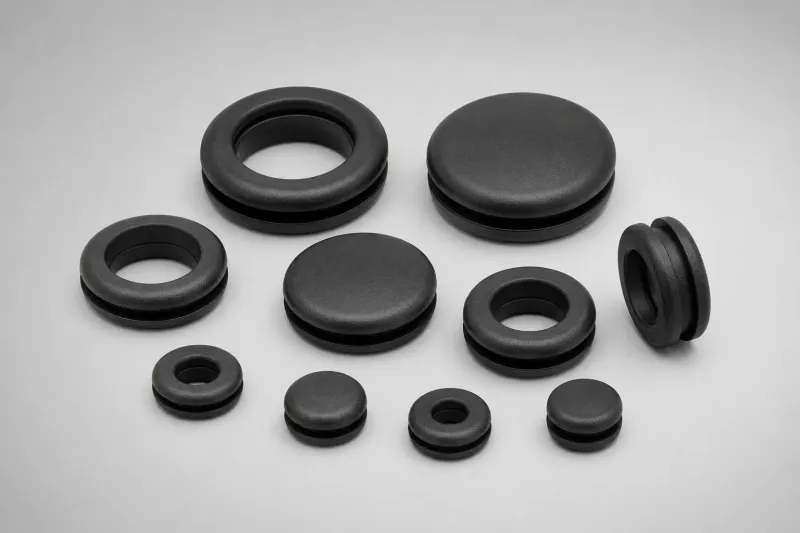

Offene Tüllen, Membrantüllen und Blindstopfen
Offene Durchgangstüllen sind die Standardlösung für die Kabeldurchführung: Die Leitung wird durch die freie Öffnung geführt. Geschlossene Membrantüllen besitzen eine dünne Membran, die erst beim Durchstoßen der Leitung öffnet – so bleibt die Durchführung bis zur Bestückung dicht und staubgeschützt. Blindstopfen verschließen ungenutzte Bohrungen dauerhaft, etwa Reserveausbrüche im Schaltschrank – alle Bauformen vom konischen Stopfen bis zur Verschlusskappe finden Sie bei unseren Gummistopfen und Verschlussstopfen.
Werkstoffe: EPDM, NBR, Silikon und TPE
EPDM ist witterungs-, ozon- und UV-beständig und damit erste Wahl für Außenanwendungen. NBR eignet sich bei Kontakt mit Ölen und Schmierstoffen im Maschinenumfeld. Silikon deckt einen besonders breiten Temperaturbereich ab und bleibt auch bei Kälte elastisch. TPE-Tüllen sind bei großen Stückzahlen wirtschaftlich – mehr dazu bei unseren TPE-Formteilen.
Kabeldurchführungen mit Knickschutz und Zugentlastung
Für bewegte Leitungen und Übergänge aus Gehäusen liefern wir Knickschutztüllen, die das Kabel am Austritt abstützen und den Biegeradius begrenzen. So werden Leitungsbrüche an der Durchführung vermieden – typisch bei Handgeräten, Sensorik und flexiblen Maschinenanschlüssen.
Gummitüllen nach Zeichnung
Neben Standardgrößen realisieren wir Gummitüllen als Formteil nach Zeichnung oder Muster – mit Sondergeometrien, mehreren Durchführungen oder anwendungsspezifischen Werkstoffen. Verwandte Lösungen finden Sie bei unseren Gummiformteilen nach Zeichnung sowie beim Kantenschutz aus Gummi, der größere Durchbrüche und Blechkanten schützt.
Eckdaten
Von der Kleinserie bis zur Großserie
Ob kleine Losgrößen oder Großserie: Wir liefern Gummitüllen und Kabeldurchführungen nach Ihrer Zeichnung in gleichbleibender Qualität — von der ersten Bemusterung bis zur laufenden Serienbelieferung.
Noch kein fertiger Bauteilentwurf? Unsere Produktentwicklung und Konstruktion begleitet Sie von der Aufgabenstellung bis zum serienfähigen Konzept.
- Serienlieferung nach Zeichnung
- Rahmenverträge mit Abrufen
- Gleichbleibende Qualität über alle Lose
- 01
Muster & Machbarkeit
Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.
- 02
Erstbemusterung
Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.
- 03
Serienlieferung
Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.
Bewährt in laufenden Serienlieferungen
Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:
Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.
Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Zeichnungen & CAD-Dateien laden Sie direkt mit Ihrer Anfrage hoch
Spezifikationen
| Werkstoffe | EPDM, NBR, Silikon, TPE |
| Bauformen | offene Durchgangstüllen, Membrantüllen, Knickschutztüllen, Blindstopfen |
| Auslegung | nach Bohrungsdurchmesser, Blechstärke (Nutbreite) und Kabeldurchmesser |
| Schutzfunktion | Kantenschutz, Vibrationsdämpfung, Staub- und Spritzwasserschutz |
| Vorlagen | Zeichnung, CAD-Daten oder Muster |
| Serienbedarf | auch für wiederkehrende Serienbedarfe |
| Angebot | innerhalb von 48 Stunden |
| Qualitätssicherung | nach ISO 9001 Qualitätsstandards |
Bewährt in zahlreichen Branchen
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Was ist eine Membrantülle?
Eine Membrantülle ist eine geschlossene Gummitülle mit dünner Membran, die erst beim Durchführen der Leitung durchstoßen wird. Bis dahin verschließt sie die Bohrung gegen Staub und Spritzwasser – ideal, wenn nicht alle Durchbrüche sofort belegt werden.
Wie finde ich die richtige Größe einer Gummitülle?
Maßgeblich sind Bohrungsdurchmesser, Blechstärke und Kabeldurchmesser. Die Tülle muss mit ihrer Nut zur Blechstärke passen und die Bohrung vollständig ausfüllen. Nennen Sie uns die drei Maße – wir schlagen die passende Standard- oder Sondergröße vor.
Welcher Tüllenwerkstoff eignet sich für den Außeneinsatz?
EPDM ist für Außenanwendungen erste Wahl: dauerhaft witterungs-, ozon- und UV-beständig. Bei zusätzlichem Kontakt mit Ölen empfiehlt sich NBR, bei extremen Temperaturen Silikon – wir beraten Sie anhand der Einsatzbedingungen.
Dichten Gummitüllen gegen Wasser ab?
Gummitüllen unterstützen die Abdichtung gegen Staub und Spritzwasser. Für definierte Dichtheitsanforderungen an Gehäusedurchführungen beraten wir Sie zur passenden Ausführung – etwa Membrantüllen oder Sonderformen mit zusätzlichen Dichtlippen.
Liefern Sie Gummitüllen nach Zeichnung?
Ja. Sondergeometrien, mehrfache Durchführungen oder spezielle Werkstoffe realisieren wir als Formteil nach Zeichnung oder Muster – vom Erstmuster bis zur Serie.
Sind Blindstopfen für ungenutzte Bohrungen erhältlich?
Ja. Blindstopfen verschließen Reservebohrungen dauerhaft und sind in denselben Werkstoffen wie unsere Gummitüllen verfügbar – passend zu Bohrungsdurchmesser und Blechstärke.
