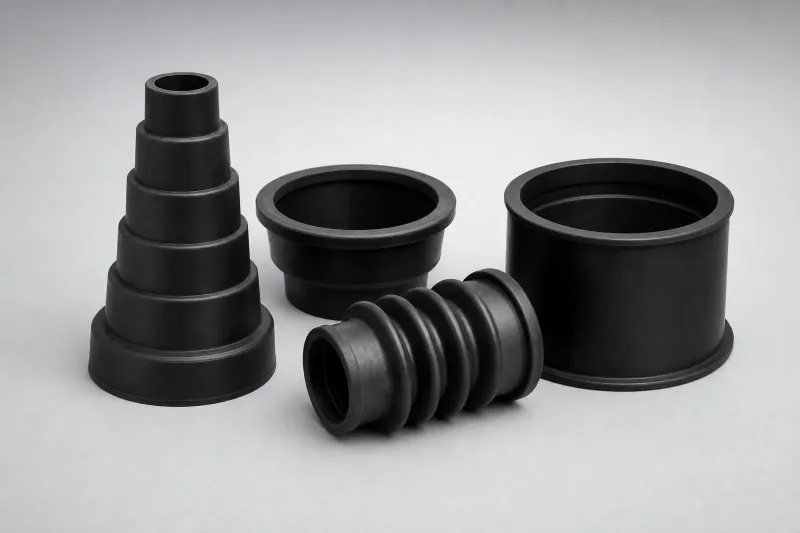

Dichtmanschetten und Gummimanschetten
Dichtmanschetten dichten Durchführungen, Übergänge und bewegte Bauteile flexibel ab – überall dort, wo starre Dichtungen an ihre Grenzen kommen. Bei uns erhalten Sie Gummimanschetten in allen gängigen Bauformen: von der Topfmanschette über Falten- und Rohrmanschetten bis zum Muffengummi für Rohrverbindungen. Jede Manschette liefern wir passend zu Ihrer Anwendung – aus dem Sortiment oder nach Zeichnung.
Auch abgekündigte oder nicht mehr lieferbare Manschetten sind kein Problem: Anhand eines Musters oder einer Zeichnung realisieren wir Ihre Manschette als individuelles Formteil – auch in kleinen Stückzahlen.
Ihre Vorteile auf einen Blick
Von der Topfmanschette bis zum Muffengummi – eine Anlaufstelle für jede Manschette.
Abgekündigte Manschetten reproduzieren wir anhand des Altteils.
Medium, Temperatur, Bewegung – wir empfehlen den passenden Werkstoff.
Dichtmanschetten: Bauformen, Werkstoffe und Auslegung
Was Dichtmanschetten leisten
Eine Dichtmanschette ist ein flexibles, meist rotationssymmetrisches Dichtelement aus Elastomer, das zwei Bauteile beweglich miteinander verbindet oder eine Durchführung abdichtet. Sie gleicht Bewegungen, Versatz und Vibration aus und schützt gleichzeitig vor Staub, Feuchtigkeit und Medien – etwa an Rohrdurchführungen, Gestängen, Armaturen oder Gehäuseöffnungen.
Gängige Bauformen
- Topfmanschetten – becherförmige Manschetten für Kolben und hubbewegte Anwendungen
- Falten- und Rollmanschetten – gleichen große Bewegungswege bei geringer Rückstellkraft aus
- Rohr- und Übergangsmanschetten – verbinden Rohre unterschiedlicher Durchmesser dicht
- Muffengummis – dichten Steckmuffen von Rohrverbindungen zuverlässig ab
- Durchführungsmanschetten – für Kabel-, Wellen- und Gestängedurchführungen in Gehäusen
Werkstoffwahl nach Medium und Umgebung
EPDM ist die erste Wahl für Witterung, Ozon und viele wässrige Medien. NBR punktet bei Ölen und Fetten, Silikon bei hohen Temperaturanforderungen und im Lebensmittelbereich, FKM bei aggressiven Chemikalien und Kraftstoffen. Gewebeverstärkte Ausführungen erhöhen die Druck- und Formstabilität. Wir beraten Sie bei der Werkstoffauswahl anhand von Medium, Temperatur und Bewegung.
Nach Zeichnung, Muster oder aus dem Sortiment
Standardmanschetten liefern wir kurzfristig aus unserem Sortiment. Sonderformen entstehen nach Ihrer Zeichnung oder – bei Ersatzteilbedarf – nach einem Altteil als Muster. Für große Bewegungswege in axialer Richtung finden Sie bei uns außerdem Faltenbälge in vielen Ausführungen.
Eckdaten
Individuelle Beratung für Ihr Projekt
Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.
Spezifikationen
| Bauformen | Topf-, Falten-, Rohr-, Durchführungsmanschetten, Muffengummis |
| Werkstoffe | EPDM, NBR, Silikon, FKM, CR – auch gewebeverstärkt |
| Fertigungsbasis | nach Zeichnung, Muster oder aus dem Sortiment |
| Stückzahlen | Einzelstücke für Instandhaltung bis Serie |
Bewährt in zahlreichen Branchen
Ersatzmanschette ohne Zeichnung?
Ein Altteil als Muster genügt – wir ermitteln Abmessungen und Werkstoff und liefern die passende Manschette.
Senden Sie uns die alte Manschette oder aussagekräftige Fotos mit Hauptabmessungen. Wir prüfen Geometrie und Werkstoff, schlagen bei Bedarf eine verbesserte Alternative vor und liefern auch Kleinserien – ideal für Instandhaltung und Ersatzteilversorgung abgekündigter Teile.
Häufig gestellte Fragen
Antworten auf die wichtigsten Fragen zu diesem Produkt.
Was ist eine Dichtmanschette?
Eine Dichtmanschette ist ein flexibles Dichtelement aus Gummi, das Durchführungen, Rohrübergänge oder bewegte Bauteile abdichtet. Anders als starre Dichtungen gleicht sie Bewegung, Versatz und Vibration aus und schützt zugleich vor Staub, Feuchtigkeit und Medien.
Worin unterscheiden sich Dichtmanschette und Gummimanschette?
In der Praxis werden beide Begriffe weitgehend synonym verwendet. Gummimanschette betont den Werkstoff, Dichtmanschette die Funktion. Entscheidend für die Auswahl sind Bauform, Abmessungen und Werkstoff – nicht die Bezeichnung.
Kann ich eine nicht mehr lieferbare Manschette nachbeschaffen?
Ja. Anhand des Altteils als Muster oder einer Zeichnung realisieren wir Ersatzmanschetten auch in kleinen Stückzahlen. Abmessungen und Werkstoff werden dabei am Original ermittelt oder auf Wunsch verbessert.
Welcher Werkstoff eignet sich für ölhaltige Medien?
Für Öle und Fette ist NBR der bewährte Standardwerkstoff. Bei zusätzlicher Anforderung an Temperatur- oder Chemikalienbeständigkeit kommen FKM-Manschetten zum Einsatz. Wir prüfen die Medienbeständigkeit im Rahmen der Auslegung.
