Standardartikel

Formdichtungen und Dichtungen nach Zeichnung

Angebot anfordern

Zeichnungen & CAD-Dateien (PDF, DXF, STEP) direkt im Formular anhängen

Auswahl und technische Details

Formdichtungen nach Zeichnung erhalten Sie bei B+V aus EPDM, NBR, FKM und Silikon. Wir stimmen Geometrie, Werkstoff und Einbausituation aufeinander ab und begleiten Ihr Bauteil von der Bemusterung bis zu wiederkehrenden Serienabrufen. Entscheidend ist, welche Flächen abdichten sollen, welche Belastungen auftreten und wie das Bauteil montiert wird.

Angebot nach Prüfung Liefertermine nach Abstimmung Kostenlose Erstberatung
Bauformen
FlachdichtungenFormdichtungenO-RingeWellendichtringeManschettenMembranen
Werkstoffe
EPDMNBRFKMSilikonPTFE

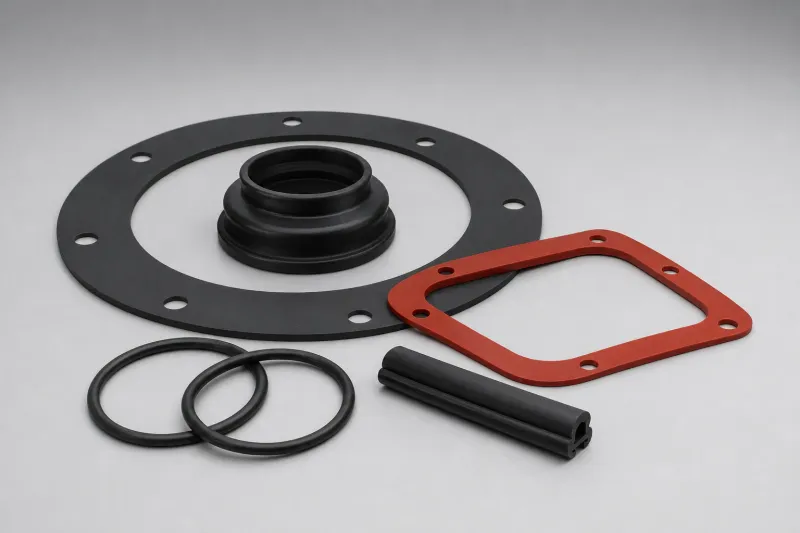

Dichtungen nach Maß: Flachdichtungen, Formdichtungen, O-Ringe und Profile

Für Ihre Anfrage senden Sie uns Zeichnung, CAD-Daten oder Muster sowie Einsatzbedingungen, Jahresbedarf und geplante Losgröße. Ist die Bauform noch offen, klären wir zunächst die Funktion. Ebene Konturen aus Plattenmaterial finden Sie bei unseren Flachdichtungen nach Maß; Bauteile mit Schutz-, Lager- oder Dämpfungsfunktion unter Gummiformteile nach Zeichnung.

90+ Jahre Erfahrung
Serie Wiederkehrende Abrufe
Beratung Werkstoffauswahl
ISO 9001 Lieferanten
Ihre Vorteile

Ihre Vorteile auf einen Blick

Einbauraum und Werkstoff gemeinsam betrachten

Dichtgeometrie, Gegenflächen und Einsatzbedingungen bilden die Grundlage Ihrer Auswahl.

Von der Bemusterung zur Serie

Prüfmerkmale, Freigabe und wiederkehrende Abrufe werden für Ihr Projekt abgestimmt.

Ein Ansprechpartner für Ihre Dichtaufgabe

Formdichtungen, Flachdichtungen und Profile passend zur jeweiligen Funktion.

Dokumentierte Anfragegrundlage

Zeichnung, Qualitätsanforderungen und Serienbedarf werden zusammengeführt.

Auswahl & Auslegung

Formdichtungen auswählen: vom Einbauraum zur freigegebenen Serie

Ihr Projekt besprechen
Zusammenhänge verstehen
Formdichtung zwischen Deckel und GegenflächeVereinfachter Schnitt: Eine elastische Dichtzone liegt in einer Nut im Deckel und berührt die untere Gegenfläche. Die Skizze zeigt keine berechnete Verpressung.DeckelNutDichtzoneGegenfläche

Geometrie und Einbauraum gehören zusammen.

Die Dichtzone muss an den vorgesehenen Flächen anliegen. Für die Auslegung zählen deshalb Nut, Gegenfläche und verfügbarer Einbauraum gemeinsam.

Werkstoffhärte allein beschreibt weder die Verformung noch die erforderliche Schließkraft.

Schematisch · keine Maß- oder Auslegungsvorgabe

Was ist eine Formdichtung – und wann ist sie sinnvoll?

Eine Formdichtung ist ein elastisches Dichtungsbauteil mit gezielt gestalteter Geometrie. Sie kommt infrage, wenn eine ebene Kontur die Aufgabe nicht ausreichend abbildet: etwa bei Dichtlippen, Positionierbünden, räumlichen Verläufen oder unterschiedlichen Querschnitten. Die Geometrie übernimmt dann neben der Abdichtung häufig auch die Führung und Positionierung im Einbauraum.

Die passende Bauform ergibt sich aus der Gegenfläche und der Bewegung der Bauteile. Eine aufwendigere Kontur ist nicht automatisch die bessere Lösung. Lässt sich die Funktion mit einer Flachdichtung, einem O-Ring oder einem Profil zuverlässig abbilden, sollte diese Möglichkeit in die Auswahl einbezogen werden. Maßgeblich sind Funktion, Montage und wiederkehrender Bedarf.

Formdichtung, Flachdichtung oder Dichtungsprofil?

Eine Formdichtung passt zu räumlichen Dichtgeometrien; eine Flachdichtung bildet eine ebene Kontur ab; ein Profil führt einen weitgehend gleichbleibenden Querschnitt entlang einer Dichtlinie. Diese Unterscheidung hilft, das richtige Angebot anzufragen, bevor Werkstoff und Einzelmaße festgelegt werden.

Ein geschlossener Rahmen kann je nach Funktion aus unterschiedlichen Konzepten entstehen. Deshalb reicht die Außenansicht allein für die Entscheidung nicht aus. Beschreiben Sie auch Querschnitt, Eckbereiche und Befestigung. Bei durchlaufenden Konturen führen Gummiprofile und Dichtungsprofile zum passenden Anfrageweg.

  • Formdichtung: Räumliche Kontur, Lippen, Bünde oder Funktionsbereiche. Für die Auswahl klären: Einbauraum, Gegenflächen, Montage und kritische Maße.
  • Flachdichtung: Ebene Kontur aus Plattenmaterial. Für die Auswahl klären: Auflagefläche, Stärke, Lochbild und Anpressung.
  • Dichtungsprofil: Durchlaufender Querschnitt entlang einer Kontur. Für die Auswahl klären: Profilaufnahme, Eckverbindung, Befestigung und Schließbewegung.
  • O-Ring: Ringförmige Dichtstelle mit geeigneter Aufnahme. Für die Auswahl klären: Nut, Einbaurichtung, Medium und statische oder bewegte Anwendung.

Wie entsteht die Dichtwirkung im Einbau?

Die Dichtwirkung entsteht im Zusammenspiel von elastischem Bauteil, Aufnahme und Gegenfläche. Beim Einbau wird die Dichtung gezielt verformt. Dadurch stellt sie Kontakt zu den vorgesehenen Flächen her. Zu geringe Verformung kann Kontaktlücken lassen; übermäßige Verformung kann Montagekräfte erhöhen oder die Dichtung schädigen.

Für die Auslegung benötigen wir deshalb mehr als das freie Bauteilmaß. Wichtig sind die geschlossene Einbausituation, mögliche Spaltänderungen und die Lage der Dichtflächen. Auch Deckel, Gehäuse oder Verschraubungen können sich unter Belastung verändern. Eine höhere Werkstoffhärte ersetzt keine passende Geometrie. Die erforderliche Verformung wird für das konkrete Dichtkonzept abgestimmt, nicht pauschal festgelegt.

Statische und bewegte Dichtstellen unterschiedlich betrachten

Bei einer statischen Dichtstelle bewegen sich die abzudichtenden Flächen im vorgesehenen Betrieb nicht gegeneinander. Bei einer bewegten Dichtstelle kommen Reibung, Verschleiß und wiederholte Verformung hinzu. Ein Werkstoff, der eine ruhende Gehäuseverbindung gut abdichtet, ist deshalb nicht automatisch die passende Wahl für eine bewegte Schnittstelle.

Beschreiben Sie Bewegungsart, Häufigkeit und gegebenenfalls Hub oder Drehbewegung. Auch eine selten geöffnete Wartungsklappe unterscheidet sich von einer dauernd betätigten Funktion. Für die Beurteilung zählen zusätzlich Schmierung, Verschmutzung und Temperaturentwicklung. Die Dichtungsauswahl im Maschinenbau ordnet solche Aufgaben anhand der Einbausituation ein.

Für die jeweilige Bauform finden Sie passende O-Ringe und Wellendichtringe im Sortiment.

Bewegte flexible Abdichtungen können je nach Aufgabe zu Dichtmanschetten oder Gummimembranen führen.

EPDM, NBR, FKM oder Silikon: Auswahl nach dem Einsatzprofil

Der Werkstoff wird nach Medienkontakt, Temperaturbedingungen und mechanischer Aufgabe ausgewählt. EPDM, NBR, FKM und Silikon sind Werkstofffamilien mit unterschiedlichen Stärken. Der Familienname allein beschreibt jedoch noch keine konkrete Dichtungsmischung. Härte, Vernetzung und weitere Mischungseigenschaften müssen zum Bauteil passen.

Erfassen Sie Betriebsmedium, Reiniger und gelegentliche Kontaktmedien getrennt. Eine Dichtung kann im Betrieb einem anderen Medium ausgesetzt sein als während Reinigung oder Wartung. Nennen Sie Konzentration, Kontaktzeit und Temperatur, soweit bekannt. Unsere Übersicht zur chemischen Beständigkeit erklärt, wie solche Angaben für die Vorauswahl genutzt werden. Die Freigabe der Anwendung benötigt eine Bewertung der konkreten Qualität.

Die Übersicht der Elastomer-Werkstoffe führt zu den einzelnen Materialfamilien. Diese Orientierung grenzt Kandidaten ein; sie ersetzt keine Auswahl der konkreten Mischung für gleichzeitig auftretende Medien und Belastungen.

  • EPDM: Ausgangspunkt bei Witterung, Ozon und passenden wässrigen Medien; Mineralöl- und Kraftstoffkontakt sprechen im Allgemeinen gegen diese Vorauswahl.
  • NBR: Ausgangspunkt für geeignete Anwendungen mit Mineralölen und Fetten; Witterung und Ozon müssen zusätzlich zur konkreten Qualität passen.
  • FKM: Ausgangspunkt bei geeigneten thermisch und chemisch anspruchsvollen Aufgaben; die konkrete Medienverträglichkeit muss weiterhin geprüft werden.
  • Silikon (VMQ): Ausgangspunkt für geeignete elastische Funktionen über einen breiten Temperaturbereich; unpolare Kohlenwasserstoffe und Mineralöle können erhebliche Quellung verursachen.

Härte ist wichtig – aber keine alleinige Dichtspezifikation

Die Härte beschreibt den Widerstand eines Elastomers gegen das Eindringen eines Prüfkörpers. Sie sagt allein weder die Schließkraft einer Dichtlippe noch die Lebensdauer oder Medienbeständigkeit voraus. Eine dünne Lippe und ein massiver Querschnitt können trotz gleicher Härte im Einbau sehr unterschiedlich reagieren.

Wählen Sie die Härte deshalb gemeinsam mit der Geometrie und der verfügbaren Montagekraft. Relevant ist außerdem, wie das Material nach längerer Verformung zurückkehrt. Der Druckverformungsrest hilft bei der Werkstoffbewertung, ist aber kein vollständiger Lebensdauernachweis. Vergleichen Sie Werte nur zusammen mit Prüfbedingungen und Bauteilanforderung. Eine pauschale Forderung nach dem härtesten oder weichsten Werkstoff führt häufig am eigentlichen Problem vorbei.

Toleranzen und Zeichnung: die Funktion zuerst kennzeichnen

Eine brauchbare Zeichnung zeigt, welche Maße die Dichtfunktion bestimmen und welche lediglich die äußere Form beschreiben. Kennzeichnen Sie Dichtflächen, Gegenflächen, Nuten und Positionierbereiche. Besonders wichtig sind Maße, die sich im eingebauten Zustand gegenseitig beeinflussen. Eine enge Toleranz auf jedem Maß verbessert die Funktion nicht automatisch.

Bei weichen Bauteilen beeinflusst auch die Messung das Ergebnis: Das zu prüfende Bauteil kann sich unter Messkraft verformen. Stimmen Sie daher Bezugszustand, Messverfahren und Freigabekriterien ab. Die Grundlagen zu Maßarten und zur Auswahl funktionsgerechter Anforderungen erläutert unser Leitfaden Toleranzen für Gummiformteile. Konkrete Grenzwerte gehören in die abgestimmte Zeichnung und nicht in eine allgemeine Produktempfehlung.

Für einen schematischen axial zusammengedrückten Querschnitt mit gleichen Bezugsflächen lässt sich die Toleranzkette zunächst geometrisch betrachten: Verformungsweg = freie Dichtungshöhe minus geschlossener Einbauspalt. Die geringste Verformung entsteht aus kleinster Dichtungshöhe und größtem Spalt; die größte aus größter Höhe und kleinstem Spalt. Bei null oder negativer Überdeckung folgt aus diesem Modell kein geometrischer Kontakt. Diese Rechnung beschreibt Grenzlagen, keinen zulässigen Verpressungswert und keine Dichtheits- oder Kraftberechnung. Ob beide Zustände funktionieren, muss für Werkstoff und Dichtkonzept beurteilt werden.

Typische Fehlerbilder gezielt eingrenzen

Undichtigkeit ist zunächst ein Fehlerbild, noch keine Diagnose. Sie kann aus ungeeignetem Werkstoff, unpassender Verformung, beschädigten Dichtflächen oder einer Montageabweichung entstehen. Prüfen Sie deshalb Bauteil und Einbausituation gemeinsam, bevor lediglich die Härte geändert oder eine bestehende Kontur kopiert wird.

Für eine erste Einordnung helfen Fotos des eingebauten und ausgebauten Bauteils sowie Angaben zum Zeitpunkt des Auftretens. War die Verbindung von Beginn an undicht oder erst nach Reinigung, Temperaturwechsel oder wiederholtem Öffnen? Veränderungen wie bleibende Verformung, Risse oder Quellung beschreiben Sie möglichst konkret. Aus einem Foto allein lässt sich keine sichere Werkstoffdiagnose ableiten; es hilft aber, die nächsten Prüfschritte vorzubereiten.

Denkbeispiel: eine Formdichtung für einen Gehäusedeckel

Angenommen, eine geschlossene Gehäusekontur muss an mehreren Stellen unterschiedliche Höhen ausgleichen und die Dichtung soll bei der Montage in Position bleiben. In diesem ausdrücklich schematischen Beispiel stehen zuerst Einbauraum, Befestigung und vorgesehene Kontaktflächen fest. Erst danach wird beurteilt, ob eine räumliche Formdichtung gegenüber einer ebenen Kontur sinnvoll ist.

Der nächste Schritt wäre ein abgestimmtes Anforderungsprofil: Medium, Temperaturverlauf, Öffnungshäufigkeit und verfügbare Schließkraft. Am Muster müssten Lage, Montage und Dichtfunktion im vorgesehenen Aufbau geprüft werden.

Welche Angaben braucht eine belastbare Formdichtungsanfrage?

Eine belastbare Anfrage verbindet die Zeichnung mit dem Einsatzprofil und dem Serienbedarf. Ein Muster kann Geometrie und Handhabung verdeutlichen; es ersetzt aber nicht automatisch die Werkstoffvorgabe. Ein gebrauchtes Teil kann bereits verformt oder gealtert sein. Kennzeichnen Sie deshalb, welche Angaben gesichert sind und welche gemeinsam geklärt werden sollen.

Geben Sie außerdem an, ob die vorhandene Lösung ersetzt oder eine neue Funktion entwickelt werden soll. Bei Änderungen an einem Bestandsteil sind bisherige Erfahrungen besonders hilfreich. So lässt sich unterscheiden, was bewusst beibehalten werden soll und wo eine technische Verbesserung erforderlich ist.

  • Zeichnung mit gültigem Revisionsstand, CAD-Daten oder Muster; dazu Gegenflächen und Einbauraum.
  • Betriebsmedium, Reinigung, Temperaturbedingungen sowie ruhende oder bewegte Anwendung.
  • Funktionskritische Maße, vorhandene Werkstoffvorgaben und benötigte Nachweise.
  • Musterbedarf, Jahresbedarf, geplante Losgrößen, Serienstart und gewünschte Abrufe.

Vom Erstmuster zur wiederkehrenden Serienversorgung

Die Serienfreigabe sollte auf eindeutig vereinbarten Anforderungen beruhen. Vor der Bemusterung wird festgelegt, welche Maße, Werkstoffeigenschaften und Funktionen geprüft werden sollen. Ein Muster, das optisch dem Altteil entspricht, ist noch kein vollständiger Nachweis für das Verhalten unter Ihren Betriebsbedingungen.

Nach der Freigabe bilden Zeichnungsstand, vereinbarte Qualität und Prüfmerkmale die gemeinsame Grundlage für Folgeabrufe. Änderungen an Geometrie, Mischung oder Einsatzbedingungen sollten vor dem nächsten Abruf besprochen werden. Wir begleiten die Bemusterung und den Serienanlauf und stimmen mit Ihnen Losgrößen, Rahmenverträge und gegebenenfalls Lagerbestände für wiederkehrende Bedarfe ab.

Nachweise und technische Grundlagen richtig zuordnen

Anforderungen an Lebensmittel-, Trinkwasser- oder andere sensible Anwendungen müssen zur konkreten Qualität und Verwendung passen. Teilen Sie uns die benötigten Unterlagen bereits mit der Anfrage mit. Eine allgemeine Werkstoffbezeichnung oder ein Hinweis auf Qualitätsstandards ersetzt die Prüfung der vorgesehenen Kontaktbedingungen nicht.

Für die allgemeinen Zusammenhänge von Elastomerverhalten, Einbau und Fehleranalyse bietet das Parker O-Ring Handbook eine technische Vertiefung. Seine O-Ring-Auslegungswerte lassen sich nicht ungeprüft auf beliebige Formdichtungen übertragen. Für Ihr konkretes Bauteil stimmen wir die Geometrie und Prüfkriterien anhand der Anwendung ab.

Serienkompetenz

Von der Bemusterung zur laufenden Serienversorgung

Für Ihren Serienbedarf stimmen wir Ausführung, Freigabe und Abrufe gemeinsam ab. Wir begleiten Ihr Projekt von der ersten Bemusterung bis zur wiederkehrenden Lieferung — auf Grundlage der vereinbarten Spezifikation.

Noch kein fertiger Bauteilentwurf? Unsere Produktentwicklung und Konstruktion begleitet Sie von der Aufgabenstellung bis zum serienfähigen Konzept.

  • Serienlieferung nach Zeichnung
  • Rahmenverträge mit Abrufen
  • Gleichbleibende Qualität über alle Lose
Serienanfrage stellen
  1. 01

    Muster & Machbarkeit

    Auf Basis Ihrer Zeichnung oder eines Musters prüfen wir die Machbarkeit und beraten Sie zu Werkstoffauswahl und Auslegung.

  2. 02

    Erstbemusterung

    Sie erhalten Erstmuster zur Freigabe — auf Wunsch mit Erstmusterprüfbericht und Qualitätssicherung nach ISO 9001 Qualitätsstandards.

  3. 03

    Serienlieferung

    Nach Ihrer Freigabe realisieren wir die Serienlieferung — termintreu, in gleichbleibender Qualität, auf Wunsch mit Rahmenvertrag und Abrufen.

Bewährt in laufenden Serienlieferungen

Über 100 Unternehmen beziehen ihre Gummi- und Kunststoffteile von B+V — zwei Beispiele aus laufenden Serienlieferungen:

Werkzeughersteller · Nordrhein-Westfalen
100.000+Stück in Serienlieferung

Wiederkehrende Serienlieferungen in gleichbleibender Qualität aus ISO-zertifizierter Fertigung.

Geschäftsbeziehung seit über 10 Jahren
Komponentenhersteller · Nordrhein-Westfalen
10.000+Teile pro Monat

Monatliche Serienlieferungen in fünfstelliger Stückzahl — kontinuierlich und termintreu.

Geschäftsbeziehung seit über 20 Jahren

Individuelle Beratung für Ihr Projekt

Werkstoffauswahl, Machbarkeit und Angebotserstellung — sprechen Sie direkt mit unseren Experten.

Zeichnungen & CAD-Dateien laden Sie direkt mit Ihrer Anfrage hoch

Datenblatt

Spezifikationen

Bauformen Flachdichtungen, Formdichtungen, O-Ringe, Wellendichtringe, Manschetten, Membranen, Profile
Werkstoffe EPDM, NBR, FKM, Silikon, PTFE und weitere Elastomere
Datenbasis Zeichnung, DXF-Datei, Musterteil oder Maßangabe
Losgrößen Bemusterung, Serienversorgung und abgestimmte Abrufe
Einsatzgebiete

Bewährt in zahlreichen Branchen

Maschinen- und Anlagenbau
HLK- und Klimatechnik
Fahrzeug- und Nutzfahrzeugtechnik
Pumpen- und Armaturenbau
Instandhaltung und Ersatzteilwesen
8 Fragen beantwortet

Häufig gestellte Fragen

Antworten auf die wichtigsten Fragen zu diesem Produkt.

Was unterscheidet eine Formdichtung von einer Flachdichtung?

Eine Formdichtung besitzt eine gezielt geformte, häufig räumliche Geometrie; eine Flachdichtung bildet eine ebene Kontur aus Plattenmaterial ab. Welche Bauform passt, hängt von Einbauraum, Dichtflächen, Befestigung und Belastung ab. Ein aufwendigeres Bauteil ist nicht automatisch erforderlich.

Können wir eine Formdichtung nach Muster anfragen?

Ja, Sie können eine Formdichtung anhand eines Musters anfragen. Ergänzen Sie Einsatzbedingungen und Serienbedarf und teilen Sie mit, ob das Muster neu oder bereits gebraucht ist. Material und ursprüngliche Maße eines gealterten Bauteils müssen gegebenenfalls gesondert geklärt werden.

Welche Werkstoffe sind für Formdichtungen verfügbar?

Wir bieten Formdichtungen unter anderem aus EPDM, NBR, FKM und Silikon. Die Auswahl richtet sich nach Medien, Temperaturbedingungen, mechanischer Aufgabe und erforderlichen Nachweisen. Für eine Freigabe ist die konkrete Mischung entscheidend, nicht nur der Name der Werkstofffamilie.

Ist ein härterer Werkstoff immer die bessere Wahl?

Nein, eine höhere Härte verbessert die Abdichtung nicht grundsätzlich. Die erforderliche Verformung, verfügbare Schließkraft und Profilgeometrie müssen zusammenpassen. Eine ungeeignete Härte kann die Montage erschweren oder verhindern, dass das Bauteil den vorgesehenen Kontakt herstellt.

Welche Toleranzen sollten in die Zeichnung?

In die Zeichnung gehören funktionsgerechte Toleranzen und klar gekennzeichnete kritische Maße. Stimmen Sie außerdem Messzustand und Prüfverfahren ab, weil weiche Bauteile unter Messkraft nachgeben können. Eine pauschale enge Toleranz für sämtliche Maße ist keine vollständige Auslegung.

Wie werden Formdichtungen vor der Serienlieferung geprüft?

Die Prüfung wird anhand der vereinbarten Zeichnung und der Funktionsanforderungen abgestimmt. Dazu können Maßprüfungen, Werkstoffunterlagen und eine Erprobung im vorgesehenen Einbau gehören. Legen Sie vor der Bemusterung fest, welche Nachweise für Ihre Freigabe erforderlich sind.

Können Formdichtungen für Lebensmittelkontakt angeboten werden?

Die Eignung für Lebensmittelkontakt muss für die konkrete Mischung, das Bauteil und die vorgesehenen Kontaktbedingungen belegt werden. Nennen Sie Lebensmittel, Kontaktzeit, Temperatur und Reinigung bereits in der Anfrage. Wir klären die passende Qualität und die benötigten Unterlagen mit Ihnen.

Sind Rahmenverträge und wiederkehrende Abrufe möglich?

Ja, wir stimmen Rahmenverträge und wiederkehrende Abrufe für Ihren Serienbedarf mit Ihnen ab. Grundlage sind freigegebener Zeichnungsstand, vereinbarte Qualität, Jahresbedarf und Losgrößen. Änderungen an Geometrie oder Einsatzbedingungen werden vor Folgeabrufen berücksichtigt.

Weitere Produkte

Passende Produkte aus unserem Dichtungssortiment

Kontakt

Senden Sie uns Ihre Anfrage

Zeichnung, Einsatzbedingungen und Bedarf genügen für den Start. Wir prüfen Ihre Angaben und melden uns mit einem Angebot oder Rückfragen.

Ihre Anfrage

Produkt: Dichtungen nach Maß

PDF, DXF, DWG, STEP, IGS, JPG, PNG, ZIP – max. 3 Dateien, 10 MB gesamt

Diese Angaben helfen uns bei Ihrem Angebot

  • Zeichnung, CAD-Datei oder Muster
  • Werkstoff und Härte, falls bekannt
  • Einsatzbedingungen wie Medium und Temperatur
  • Stückzahl oder Jahresbedarf
  • Wunschtermin

Offene Angaben klären wir gemeinsam.

Telefon 02324 9874578
Adresse Werksstraße 8-10, 45527 Hattingen
