Pneumatikdichtungen auswählen: Bewegung, Reibung und Einbauraum

Pneumatikdichtungen nach ihrer Aufgabe auswählen

Die Auswahl beginnt an der Dichtstelle: Ein ruhender Deckel benötigt eine andere Lösung als eine gleitende Kolbenstange. Bei einem Zylinder gehören Abdichtung, Führung und Schutz vor Schmutz zusammen. Eine passende Materialbezeichnung allein legt das Dichtsystem deshalb noch nicht fest. Beschreiben Sie zuerst, welche Bauteile sich bewegen, wo Druck ansteht und ob die Beanspruchung ihre Richtung wechselt.

Für die Abstimmung konkreter Geometrien finden Sie bei B+V Informationen zu Dichtmanschetten und Gummimanschetten. Welche Ausführung für Ihren Pneumatikzylinder infrage kommt, wird anhand der Betriebsdaten und Zeichnung geklärt.

Die grundlegenden Bauarten ordnet Trelleborgs Übersicht zu Pneumatikdichtungen ein. Diese Systematik beschreibt technische Funktionen und ist keine Aussage zum vollständigen B+V-Sortiment.

Bewegung und Stillstand gemeinsam beschreiben

Für bewegte Dichtungen zählt der gesamte Bewegungsablauf. Halten Sie Hub, Geschwindigkeit, Bewegungsrichtung und Pausen fest. Eine Anwendung mit häufigem Anfahren nach langen Stillständen verlangt eine andere Bewertung als ein gleichmäßig laufender Antrieb. Trennen Sie deshalb die Anforderungen beim Start von denen während des Hubs.

Stick-Slip bezeichnet den Wechsel zwischen Haften und Gleiten. Er kann sich als ruckartige Bewegung zeigen. Die Differenz zwischen Losbrech- und Gleitreibung ist dabei wesentlich. Für eine reproduzierbare Bewertung sollte der Versuch auch das Anfahren nach einer vereinbarten Standzeit enthalten; ein kurzer Probelauf ohne Pause beantwortet diese Frage nicht.

Schmierung ist Bestandteil der Spezifikation

Druckluftbetrieb bedeutet nicht automatisch einen schmierstofffreien Kontakt an der Dichtung. Benennen Sie die tatsächliche Schmierung: Montagefett, nachgeführter Schmierstoff oder ausdrücklich vorgesehener Betrieb ohne Nachschmierung. Klären Sie außerdem, ob ein Schmierstoffwechsel zulässig ist.

Bei fehlender Nachversorgung kann der Schmierfilm im Betrieb abnehmen. Das verändert die Reibbedingungen. Ein auf geölte Luft abgestimmtes System lässt sich deshalb nicht allein durch Austausch des Rings für trockene Druckluft freigeben. Schmierstoff, Werkstoff und Gegenlauffläche müssen als Kombination bewertet werden.

Die Zusammenhänge zwischen Schmierfilm und Reibung erläutert das Parker O-Ring Handbook, Abschnitt 5.14.2. Die Angaben dienen hier als physikalische Grundlage, nicht als Auslegung eines konkreten B+V-Bauteils.

Werkstoff und Betriebsdaten aufeinander abstimmen

Werkstoffe werden zusammen mit Dichtprofil und Einsatzbedingungen ausgewählt. In Pneumatiksystemen kommen je nach Bauart unter anderem Elastomere, Polyurethane und PTFE-basierte Lösungen vor. Daraus folgt keine allgemeine Rangfolge. Ein Werkstoffname ersetzt weder die konkrete Mischung noch die Freigabe für das gewählte Profil.

Für die Vorauswahl erfassen Sie Luft beziehungsweise Gas, Temperaturverlauf, Schmierstoff und mögliche Reinigungsmedien. Übergeben Sie Sicherheitsdatenblätter für verwendete Betriebsstoffe, wenn deren Zusammensetzung sonst unklar bleibt. Prüfen Sie Kandidaten anschließend anhand derselben Lastfälle; einzelne Maximalwerte aus unterschiedlichen Datenblättern ergeben kein gemeinsames Betriebsfenster.

Einbauraum und Oberfläche gehören auf die Zeichnung

Eine belastbare Zeichnung beschreibt die Dichtstelle und ihre Gegenflächen, nicht nur den ausgebauten Ring. Nutmaße, Toleranzen, Einführbereiche und die Oberflächenanforderungen müssen zur gewählten Bauart passen. Die zulässigen Werte ergeben sich aus deren Auslegungsvorgaben.

Klären Sie vor einer Änderung, welche Maße unveränderlich sind und welche angepasst werden dürfen. Ein Wechsel des Profils kann einen anderen Einbauraum erfordern. Dokumentieren Sie auch die Führung der bewegten Teile: Die Dichtung sollte nicht stillschweigend eine zusätzlich erforderliche Führungsfunktion übernehmen.

Bauartbezogene Hinweise zu Oberflächen und Einbauräumen enthält der Trelleborg-Katalog Pneumatic Seals. Der ältere Katalog eignet sich zur Einordnung; aktuelle Zeichnungswerte müssen für die konkrete Ausführung bestätigt werden.

Prüfung und Fehlerbild gemeinsam dokumentieren

Legen Sie vor der Erprobung fest, wann ein Dichtsystem als geeignet gilt. Sinnvolle Prüfpunkte sind Leckage, Anfahrverhalten, gleichmäßiger Hub und Zustand nach dem vereinbarten Betriebszyklus. Erfassen Sie Prüfbedingungen und Ergebnis gemeinsam, damit später vergleichbare Wiederholungen möglich sind.

Wenn eine Dichtung ausfällt, sichern Sie das Teil und dokumentieren Einbaulage, Laufzeit, Gegenfläche und Betriebszustand. Ein Foto allein belegt die Ursache nicht. Ändern Sie bei einem Vergleich möglichst nur eine Einflussgröße und halten Sie fest, welche Beobachtung die Änderung verbessern soll. Das verhindert, dass ein zufällig besserer Kurzversuch als Serienfreigabe gilt.

Checkliste für Serienanfragen

Für eine technische Anfrage bündeln Sie Zeichnung und Änderungsstand, Dichtfunktion, Druckverlauf, Hub, Geschwindigkeit, Stillstandsphasen, Temperatur, Luftqualität und Schmierung. Ergänzen Sie vorhandene Werkstoffbezeichnungen, Schäden sowie die gewünschte Prüfung. Kennzeichnen Sie Annahmen ausdrücklich, damit sie vor einer Freigabe geklärt werden.

Für wiederkehrende Abrufe gehören Jahresbedarf, Losgrößen, Verpackungsanforderungen und gewünschte Rückverfolgbarkeit hinzu. Senden Sie diese Unterlagen zusammen mit dem Terminbedarf zur Abstimmung. Die technische Eignung und die mögliche Versorgung werden für die konkrete Ausführung geklärt; aus diesem Leitfaden folgt keine pauschale Lieferzusage für komplette Zylindersysteme.

Für statische Anschlussstellen kann auch die Auswahl unter O-Ringe nach Norm und Maß relevant sein. Weitere Grundlagen bietet unser Wissensbereich.

Wissensbereich zu Elastomeren und Dichtungen.

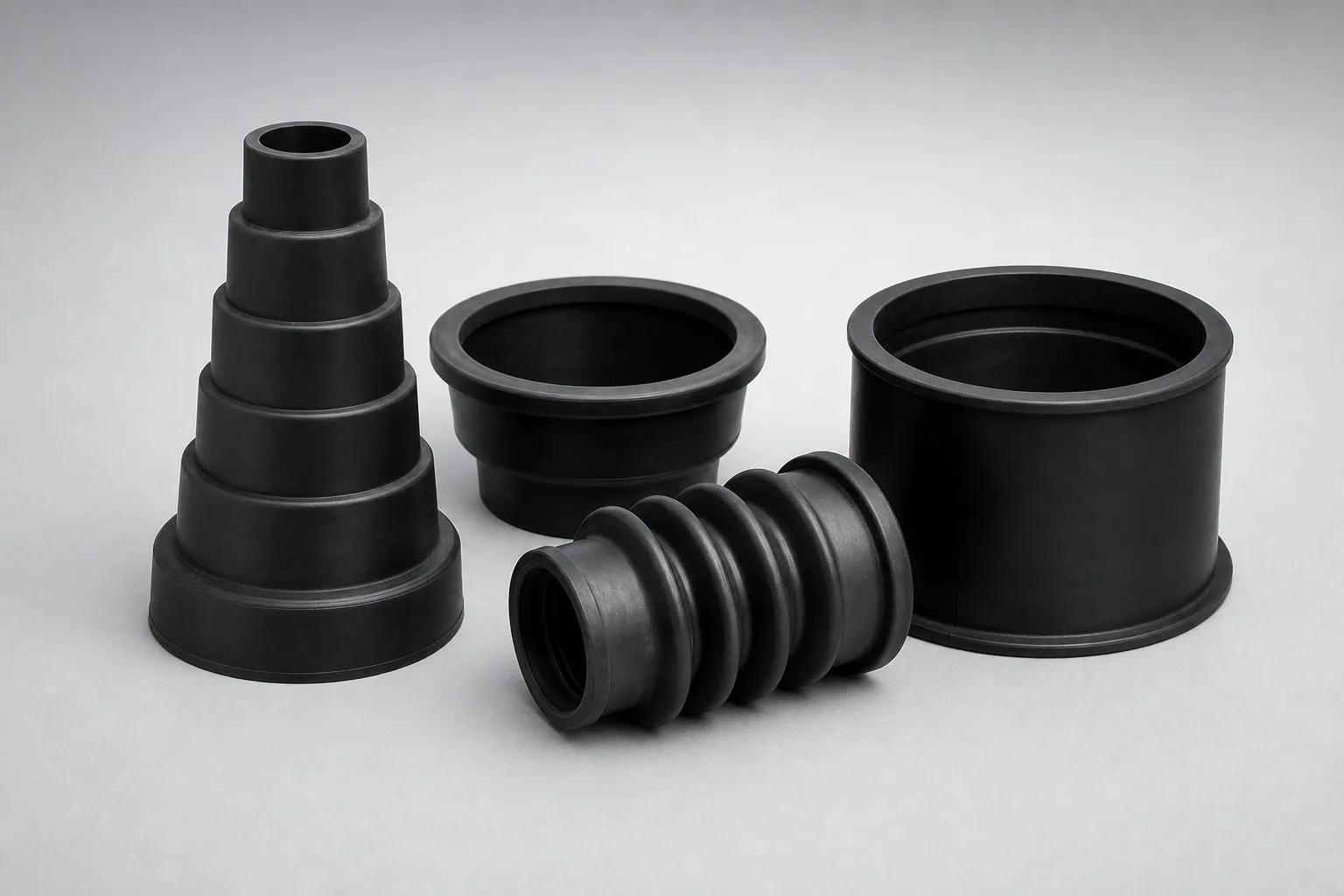

Das Titelbild ist eine KI-Illustration beispielhafter Bauteilformen. Es zeigt keine geprüfte Anwendung; Farbe und Erscheinungsbild belegen weder eine bestimmte Mischung noch deren Eignung.
